气动大口径蝶阀/D673H气动切断蝶阀/阀门厂家

¥ 990.00

1件起订

产品规格

规格: DN250-DN4000

工恒阀门（上海）有限公司

采通通 8 年实名企业

9年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

D673H气动快速切断蝶阀PN10～PN25广泛应用在食品、医药、化工、石油、电力、；冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动蝶阀主要特点为：设计新颖、合理，结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。阀门可以任何位置安装、维修方便。

D673H气动大口径蝶阀产品外形结构连接尺寸

D673H气动快速切断蝶阀PN10～PN25外形结构连接尺寸（mm)
公称通径	外形尺寸				连接尺寸
	外形尺寸				PN1.0					PN2.5
	L1	L2	H	H1	L	D	D1	b	n-φd	1	D	D1	b	n-φd
250	348	159	584	595	140	375	335	16	12-18	165	375	335	24	12-18
300	348/627	176/200	635/630	645	170	440	395	16	12-22	178	440	395	24	12-22
350	378/627	176/200	660/655	645	170	490	445	16	12-22	190	490	445	24	12-22
400	432/627	206/200	750/696	745	190	540	495	16	16-22	216	540	495	24	16-22
450	524/627	228/200	805/728	745	190	595	550	16	16-22	222	595	550	24	16-22
500	524/850	228/270	850/820	745	190	645	600	20	20-22	229	645	600	26	20-22
600	524/850	228/270	905/875	970	210	755	705	20	20-26	267	755	705	26	20-26
700	648/1158	275/350	1000/1084	970	210	860	810	20	24-26	292	860	810	26	24-26
800	648/1158	275/350	1060/1084	1020	210	975	920	20	24-30	318	975	920	26	24-30
900	648/1158	275/350	1110/1084	1220	250	1075	1020	20	24-30	330	1075	1020	26	24-30
1000	715/1158	324/375	1200/1126	1220	250	1175	1120	20	28-30	410	1175	1120	26	28-30
1200	715/1158	324/375	1330/1256	1240	250	1375	1320	20	32-30	470	1375	1320	28	32-30
1400	795/1448	380/460	1540/1483	1460	300	1675	1520	20	36-30	530	1675	1520	30	36-30
1600	795/1448	380/460	1605/1540	1250	300	1790	1730	24	40-30	600	1790	1730	34	40-30
1800	1880	545	1640	1520	300	1990	1930	24	44-30	670	1990	1930	36	44-30
2000	1880	545	1740	1520	300	2190	2130	24	48-30	760	2190	2130	38	48-30

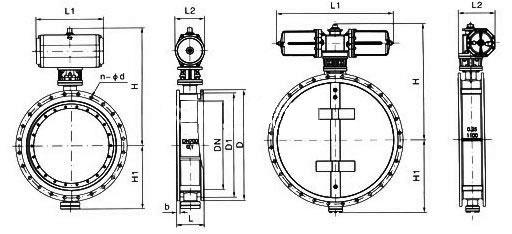

气动大口径蝶阀产品外形结构尺寸图：

气动大口径蝶阀安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

注：本公司是上海专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等
