产品规格
封装: QFN-16
MT6815
简介：
MagnTek旋转位置传感器MT6815是一种基于先进的磁场传感技术的集成电路。该传感器包含两个磁场传感元件阵列。在x - y旋转磁场传感器飞机交付两个正弦输出信号指示之间的角度(α)传感器和磁场方向。在X-Y平面内的均匀场中，输出信号相对独立于z方向的物理位置(气隙)。
传感器只对磁场方向敏感，因为传感元件的输出是专门设计的独立于磁场强度。这使得设备对磁变、杂散磁场、气隙变化和离轴偏差不敏感。
在该传感器系列中可获得增量ABZ输出模式，使该芯片适合取代各种光学编码器。 分辨率为1024脉冲/4096步，以二进制方式进行每一次旋转，并以十进制方式每一次旋转2500脉冲/10,000步。为BLDC提供标准18极UVW输出。 角度位置也提供了PWM输出或与VDD成正比的一个12位DAC的模拟信号。
标准的I2C和SPI(3线或4线)接口允许主机微控制器从MT6815读取14位的 角度位置数据。
独立输出接口：I2C、SPI、模拟、ABZ、PWM和UVW
增量式ABZ可编程二进制和十进制脉冲数：每个周期2500,1000，500,200, 1024, 512, 256, 128, 64, 48,32个脉冲
应用：
光学编码器的更换
机器人控制
无刷直流电机换向
电动工具
360度位置检测
申请样品:

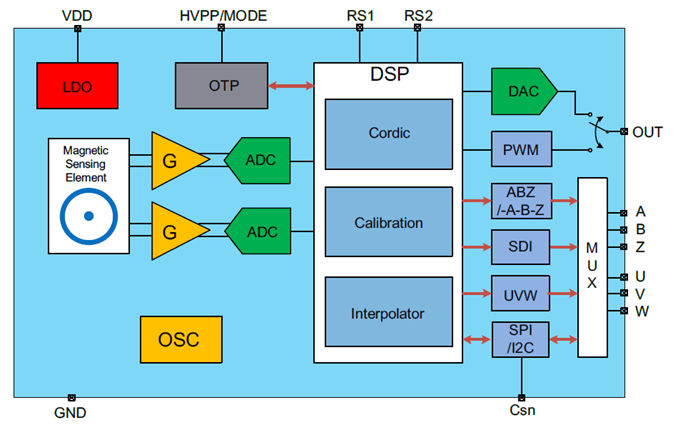

原理图：
