2XZ-15B双级旋片真空泵直联防爆真空泵

¥ 5500.00

1台起订

产品规格

规格: 2XZ-15B

上海中球泵业有限公司

采通通 6 年实名企业

15年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

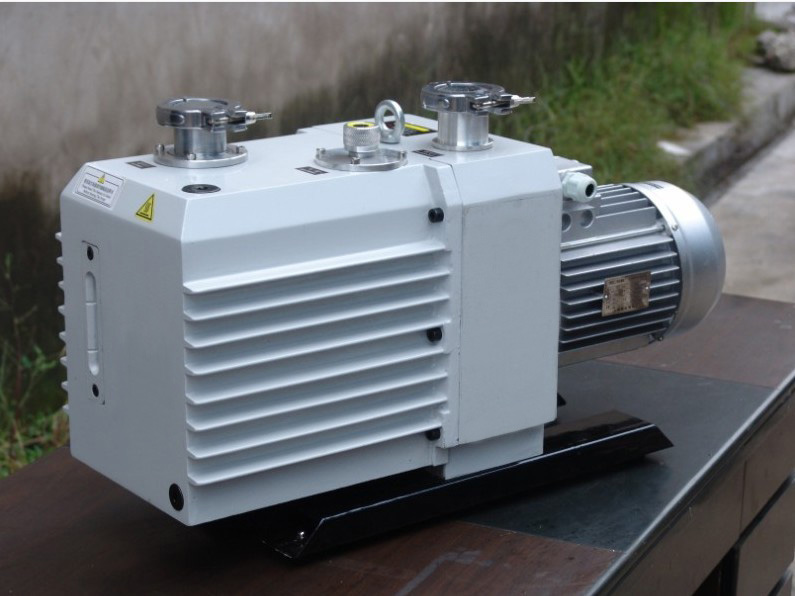

2XZ-15B双级旋片真空泵直联防爆真空泵概述

2XZ直联式双击旋片真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
2XZ (2).jpg 在环境温度540范围内，进气口压强小于1.3X10³帕的条件下允许长期连续运转，被抽气体相对湿度大于90时，应开气镇阀。进气口连续畅通大气运转不得超过一分种。不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。

2XZ-15B双级旋片真空泵直联防爆真空泵性能参数


型号	抽气速率L/S	极限真空Pa		转速 Rpm	工作压力V	功率 Kw	进气口直径	用油量L	泵油温升	外形尺寸			总重量Kg
型号	抽气速率L/S	气镇关	气镇开	转速 Rpm	工作压力V	功率 Kw	进气口直径	用油量L	泵油温升	长	宽	高	总重量Kg
XZ-0.5	0.5	10		1400	220V	0.09	7	0.18	＞40	225	110	220	7.2
XZ-1	1	10		1400	220V	0.12	10	0.25	＞40	275	110	220	7.5
2XZ-0.25	0.25	0.67			220V	0.12	10	0.3	＞40	440	125	224	11
2XZ-0.5	0.5	0.067	1.33	1400	220V	0.18	13	0.42		445	125	256	13
2XZ-1	1	0.067	1.33	1400	220V	0.25	19	0.4	＞40	445	125	256	14
2XZ-2	2	0.067	1.33	1400	380/220	0.37	19	0.48		478	148	277	20
2XZ-4	4	0.067	1.33	1400	380/220	0.55	30	0.55		518	148	277	22
2XZ-8	8	0.067	1.33	1400	380V	1.1	30	0.7	＞50	575	185	315	55

2XZ-15B双级旋片真空泵直联防爆真空泵型说明

2XZ-15B双级旋片真空泵直联防爆真空泵结构示意图

1	进气咀
2	滤网
3	挡油板
4	进气咀O型密封圈
5	旋片弹簧
6	旋片
7	转子
8	泵身
9	油箱
10	1号真空油
11	排气阀片


2XZ-15B双级旋片真空泵直联防爆真空泵使用维护

一、注意事项：
　　1．保证真空泵的清洁，防止杂物进入泵内。
　　2．保持真空泵油位。
　　3．存放下当水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转1020秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来的油很脏，后者可重复进行。
　　4.真空泵不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗泵内零件时，一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。
　　5．倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。
二、旋片真空泵拆装步骤简述如下：
　　(一)、拆卸：
　　　　1．放油
　　　　2．松开进气咀法兰螺钉，拔出进气咀，松开气镇法兰螺钉，拔出气镇阀。
　　　　3．拆下油箱。
　　　　4．拆除止回阀开口销，拆下止回阀叶轮。
　　　　5．拆除支座与泵的连接螺钉，拆下泵部装件，电机拆否视方便而定。
　　　　6．松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。
　　(二)、旋片真空泵装配：
　　　　1．用纱布擦净零件，防止回丝堵塞油孔，用清洗液和刷子清洗。
　　　　2．把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙在0．0lmm。
　　　　3．低级转子装配方法同上。
　　　　4．装上止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面开启高度为O．81．2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于，应为0．81．2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。
　　　　5．装旋片真空泵部的排气阀、挡油板等零件。
　　　　6．把泵部、键、联轴节、电机装在支座上。
　　　　7．装油箱。
　　　　8．插入进气咀，气镇阀，装上法兰固紧。
　　注意：
　　　　装配时磨擦面涂上清洁真空泵油。
　　　　记住零件原装配位置，可减少跑合时间。
　　　　紧固件应无松动。
