工恒GKPQ242X高压复合式排气阀厂家生产

¥ 3680.00

1件起订

产品规格

规格: GKPQ242X

工恒阀门（上海）有限公司

采通通 8 年实名企业

9年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

产品名称：	GKPQ242X高压复合式排气阀
产品型号：	GKPQ242X
公称口径：	50-200
公称压力：	2.5Mpa

生产详情

GKPQ242X高压复合式排气阀详细资料：

一、产品用途

高压复合式排气阀装于泵浦出水口处或高压送配水管线中，用以大量排除管道中的集结空气，以增进水管及抽水机使用效率，且管内一旦出现负压时，此阀能迅速吸入空气。以免管线因负压而损坏。

二、工作原理

当管内开始注水时，浮球停留在开启位置，进行大量排气，当空完时，阀体内腔积水浮球被起至关闭位置，停止大量排气，当管内正常输送完时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机或高压送配水管线停止送水时，管内水流空或遇管内产生负压时，此时浮球下降，离开密封面，吸入空气确保管线安全。

三、技术参数

        1. 使用介质：清水
     2. 介质温度：常温
     3. 阀体强度实验压力：2.5Mpa
      4. 浮球密封性试验压力：0.07~1.76Mpa
      5. 阀体材料：QT450-15 WCB
      6.浮球材料：不锈钢
     7.法兰连接标准：GB/T17241.6-98
      8. 试压标准：Q/YECO1-2003

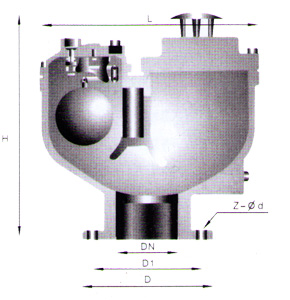

四、外形连接尺寸表

型号尺寸	GKPQ42X-1.6
通径	H	L	D	D1	Z-∮d
50	520	520	165	125	4-19
80	570	570	200	160	8-19
100	570	570	220	180	8-19
150	670	670	285	240	8-23
200	750	750	340	295	12-23
