72芯ODU光纤配线架------宁波市品悦通信设备有限公司中国总分销专家，聚集全球众多高质量72芯ODU光纤配线架，品悦通信为您提供优质的72芯ODU光纤配线架产品、电信级72芯ODU光纤配线架_广电级72芯ODU光纤配线架_ODF光纤配线架_ ODF配线架_ODF单元箱_ODF配线箱等，品悦装机达人必备的网络设备，品质科技成就 智能生活的制造厂家。

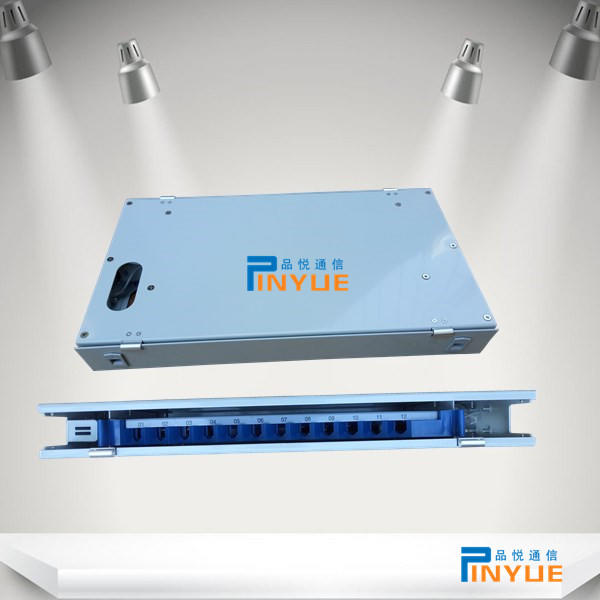

12芯光纤配线架 ODF架配置：
类型：标准19英寸机架式
包含配件：熔接盘1：尾纤保护管1根，光缆固定扣2套，螺丝,理线扣，12芯FC/SC束状尾纤1条，FC/SC适配器12个
机箱重量：3.6kg
箱体颜色：灰白色（烤漆）
质感：磨砂
箱体尺寸：45×485×300 1U
材质:冷扎板
产品简介：ODF光纤熔接配线单元盒，又称ODF配线箱，是用于光缆引入、固定和保护、光缆终端与尾 纤熔接，宁波品悦24芯odf配线架用户可根据实际需求选配单元数量或法兰盘数量。
给客户装一体化托盘V20及FC适配器法兰及束装尾纤
1、24芯odf配线架产品结构：
光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。
1.1外壳：外壳方便开启，便于安装。
1.2内部构件包括以下部分：
1.2.1支撑架：内部结构的主体，用于内部结构的支撑；
1.2.2集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于 1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便 操作的空间；
1.2.3固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
1.2.4光纤接头的保护采用热收缩保护管。
2、24芯odf配线架外观：
光纤熔接配线单元盒形状完整，无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。全部底色应均匀连续。经静电喷塑处理，其色泽应均匀一致无划痕和露底。
24芯odf配线架材料：
光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120 ℃，热软化温度大于90 ℃，使用温度：-25℃~+40℃。
3.2全部材料无毒、无腐蚀，对人体健康和其它设备 。
4、24芯odf配线架结构特点：
4.1用19”标准安装界面，适用于多种机架、机柜上的安装。
4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观。
4.3全模块化设计，全正面化操作，安装灵活、施工维护方便。
4.4抽拉式设计，集熔接配线一体化的熔接配线模块。
4.5适用于束状和带状光缆。
4.6每盘可卡式安12个FC，FC（双芯），SC，及ST适配器，适配器正面呈30°角，既保证拉光纤的 曲率半径，又可避免激光损伤眼睛。
4.7模块可取出至设备外操作，简单方便。
4.8光缆和尾纤均具有2m以上的盘储空间。
24芯光纤配线架 ODF架配置：
类型：标准19英寸机架式
包含配件：熔接盘2：尾纤保护管2根，光缆固定扣2套，螺丝,理线扣，12芯FC/SC束状尾纤2条，FC/SC适配器24个
机箱重量：4.8kg
箱体颜色：灰白色（烤漆）
质感：磨砂
箱体尺寸：300*460*89
材质:冷扎板
48芯光纤配线架 ODF架配置：
类型：标准19英寸机架式
包含配件：熔接盘4：尾纤保护管4根，光缆固定扣8套，螺丝,理线扣，12芯FC/SC束状尾纤4条，FC/SC适配器48个
机箱重量：5.5kg
箱体颜色：灰白色（烤漆）
质感：磨砂
箱体尺寸：300*460*140
材质:冷扎板
72芯光纤配线架 ODF架配置：
类型：标准19英寸机架式
包含配件：熔接盘6个：尾纤保护管1根，光缆固定扣2套，螺丝,理线扣，12芯FC/SC束状尾纤6箱，FC/SC适配器72个
机箱重量：8.6kg
箱体颜色：灰白色（烤漆）
质感：磨砂
箱体尺寸：430*188*250
材质:冷扎板
96芯光纤配线架 ODF架配置：
类型：标准19英寸机架式
包含配件：熔接盘8：尾纤保护管8根，光缆固定扣16套，螺丝,理线扣，12芯FC/SC束状尾纤8条，FC/SC适配器96个
机箱重量：9kg
箱体颜色：灰白色（烤漆）
质感：磨砂
箱体尺寸：300*460*232
材质:冷扎板
144芯光纤配线架 ODF架配置：
类型：标准19英寸机架式
包含配件：熔接盘12：尾纤保护管12根，光缆固定扣24套，螺丝,理线扣，12芯FC/SC束状尾纤12条，FC/SC适配器96个
机箱重量：10kg
箱体颜色：灰白色（烤漆）
质感：磨砂
箱体尺寸：300*460*340
材质:冷扎板
按照ODF的尺寸，架内跳纤的 长度应不超过3m，70%的跳纤长度应不超过2.5m，40%的跳纤长度应不超过2.0m，甚至有少量跳纤长度只需要1.5m就够了。但我们设计文件中计列的跳纤长度基本上都是3.0m长度的，平均每根跳纤的余长超过了0.5m。
跳纤的直径有2.0mm的，也有1.2mm的，性能指标均符合使用要求，但几乎所有设计配置的跳纤都是直径2.0mm的。
过长、较粗的跳纤条数多了起就有了这样的景象，见图3。
图3 ODF混乱的跳纤
3、MODF的设计理念
MODF的设计采用了电缆总配线架(MDF)的设计理念，架体分线路侧和设备侧，见图4。外线光缆的纤芯成端在线路侧、设备的端口连接光纤成端在设备侧，跳纤从设备侧对应的设备端口跳接到线路侧对应的外线光缆纤芯。
图4 MODF的线路侧和设备侧
MODF盘纤单元设置在架体的两侧，这也是跳纤从设备侧布放到线路侧的通道。当然，盘纤单元容量再大，也满足不了设计中每根跳纤动辄数米的余长需求，所以，为应对那些马虎的设计人员，MODF又设计了配套的储纤架。MODF设备侧与线路侧的跳纤与储纤架见图5。
图5 MODF设备侧与线路侧的跳纤与储纤架
当MODF含多个机架时，为便于架间的跳纤布放，MODF的一侧（设备侧）或两侧设置了跳纤水平通道，见图6。
图6 MODF多台机架的排列
4、MODF的主要类型
从外线光缆的熔接位置上分，MODF主要分成：终熔分离型和终熔一体型。
4.1 终熔分离型
终熔分离型的MODF机架由熔接架和终端架2种机架构成。外线光缆在熔接架熔接，在终端架的线路侧成端，见图7。
图7 终熔分离型MODF
熔接架的尺寸为：2200×900×300（单位:mm），容量为1728芯，一般2个熔接架背靠背安装。终端架的尺寸为：2200×900×600（单位:mm），容量为1152芯（线路侧和设备侧各576芯）；终端架的数量一般初次配置2～3个，之后根据需求增加，一般2个背靠背安装的熔接架 多对应6个终端架。
终熔分离型MODF主要用于终期容量较大的局站，如核心节点。但其熔接架和终端架的设置有一定的比例关系，扩容受到一定的限制。优点嘛，就是终端架不需要布放防雷地线吧。
4.2 终熔一体型
终熔一体型MODF和ODF一样，每个机架都含有光缆成端熔接单元，分成A型、B型和C型。每种型号的结构大同小异，见图4和图6，2200×900×600（单位:mm）的机架容量见下表。
5、结束语
MODF的设计理念并不是为了增加ODF的容量密度，而是为了便于跳纤管理。但我们在设计中还是要注意2点：
（1）尽量根据需要配置合适长度的跳纤，不要留太多余长。
（2）尽量采用?1.2mm的跳纤，而不采用?2.0mm的跳纤。
