新宏博通讯科技有限公司电力监控系统设计与应用

安科瑞 周洁

江苏安科瑞电器制造有限公司    江苏 江阴

基本信息：

项目名称：新宏博通讯科技有限公司电力监控系统设计与应用
项目地点：江苏 苏州
实施时间：2010年11月

项目简介：

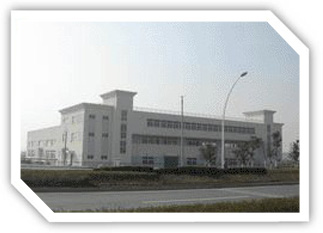

    苏州工业园区新宏博通讯科技有限公司（以下简称新宏博）是一家中外合资企业，由（中资）苏州工业园区新宏博通讯科技有限公司与（港资）香港润宏实业有限公司投资1200万成立的合资公司——公司座落在苏州工业园区（三区）苏胜东路胜港街88号，占地14000平方米，总建筑面积为12767平方米，已建成综合办公楼与一期生产车间4000平方米。由于新宏博工厂用电量比较大，并且为响应国务院制定的一系列促进节能减排的政策措施，更好的对配电系统进行监控管理。因此建立了后台电力监控对配电进行智能化管理。

    为实现对整个新宏博公司电力系统的实时监控及对各区用电的电能管理，在值班室设立了监控中心，监控工厂一楼配电柜及仓库配电情况。基于ACREL-2000的电力监控系统后台，实现对整个配电系统的实时监控与电能管理。现场共计一个进线回路，21个出线回路。其中进线回路采用安科瑞的ACR330ELH，实现对该回路的主要电参量的测量，其中包括三相电压、三相电流、有功功 率、无功功率、有功电度、无功电度、频率、功率因数、电能的峰平谷电能、电流的2-31次谐波以及断路器分合状态信号等。配电柜出线回路，配置ACR220E电力仪表。

系统实现的功能：

1.断路器分合闸状态、保护信息以及故障等开关量状态；
2.查看/周/月/年用电量，每日/周/月/年最大负荷及最大负荷出现时间；
3.声光提示报警信息、保护设备动作及复位信息；
4.负荷趋势曲线。

作者简介：周洁，女，本科，江苏安科瑞电器制造有限公司，主要研究方向为智能建筑供配电监控系统。
