一、产品概述

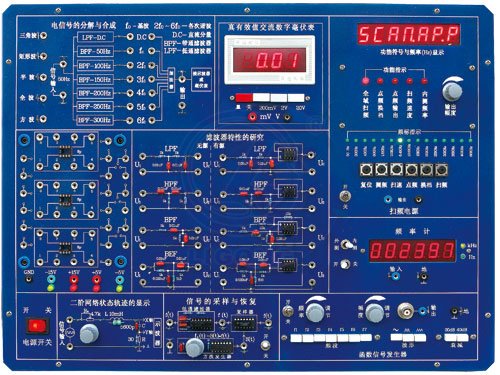

       信号与系统实验箱C型专为“信号与系统”这门课程而配套设计的，它集阶跃信号源、实验模块等于一体，结构紧凑，性能稳定可靠，是各院校实验室建设的理想产品。

二、系统组成
扫频电源：采用可编程器件ispLSI1032和单片机AT89C51设计而成，提供15Hz～50kHz，幅度0～18VP－P连续可调的正弦波。
函数信号发生器：输出正弦波、三角波、矩形波,频率范围2Hz～2MHz分档连续可调，1Hz～10MHz数字频率计指示，幅度0～15VP-P连续可调，带有20dB和40dB衰减输出。
六位数显频率计：测量范围1Hz～10MHz，可显示信号源的输出频率及外测输入信号的频率。
数字式真有效值交流毫伏表：测量范围：0～20V，分200mV、2V、20V三档，直键开关切换，三位半数显，频带范围10Hz～1MHz，基本测量精度±0.5%±2个字。
50Hz非正弦多波形信号发生器：提供半波、全波、方波、矩形波、三角波。
直流稳压电源：±15V/0.5A；±5V/0.5A共四路，每路均有短路保护自动恢复功能。
自由布线区：以便自由组合实验线路进行实验，设有可装、卸固定线路实验小板的插座四只，配有“二阶网络函数的模拟”、“八阶巴特沃斯滤波器”实验板各一块，可采用固定线路或灵活组合进行实验，提高实验效果。
三、实验项目
     实验项目同“A型”完成一样，其中实验项目第一部分“1”、“6”用自由组合实验线路实现。
四、仪器配置
    1.20M双踪示波器（必配，用户自配）
    2.计算机（选配，用户自配）
