多功能交流采样校验仪交流采样现场校验仪多功能交流采样现场校验装置三相交流采样现场校验装置交直流电表变送器校验装置

¥30000.00

1台起订

¥29800.00

≥2台

产品规格

可售数量： 9999台

青岛天正华意电气设备有限公司

采通通 5 年资质认证实名企业

14年

经营年限

山东省

所在地区

9.6

综合评分

全部产品进入店铺

图文详情

产品属性

三相交流采样校验仪多功能交流采样校验仪交流采样校验仪多功能交流采样变送器校验装置

多功能交流采样现场校验装置三相交流采样现场校验装置交流采样现场校验装置三相交流采样校验装置

多功能交流采样校验装置交流采样校验装置交流采样校验仪交流采样变送器校验仪

交流采样变送器校验仪三相交流标准功率源交流采样变送器校验仪交直流电表校验装置

产品概述本产品是按照国家检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307－2006的要求而设计的三相 0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。本装置模拟量输出和模拟量输入的量程，充分考虑了GB/T13729－92、DL/T630－1997和JJG126－95规程中所有的优先和非优先采用值。采用6.5英寸TFT彩色屏,显示清晰亮丽。装置具有精度高、工作稳定可靠、操作方便灵活等特点。主要功能及特点 1．可自动检验电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。 2．可半自动校验多种指示仪表和多功能数显仪表的电压、电流、功率、功率因数、频率等电量。 3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。 4．在测量电压、电流、有功功率时，其准确度为 0.05级；由于装置内设有高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。因此，本装置实为一台融电测量变送器、交直流电表、电能表（选项）三大检测功能为一体的高精度、高稳定度的标准装置。

5．设有RS-232接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。 6．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。主要技术指标工频交流输出 •电压量程 50(57.7)、100、200(220)、400(380)、600V，每相输出容量 20VA； •电流量程 0.5、1、2.5、5、10、20A，每相输出容量 20VA； •电压、电流调节范围 0～120%（800V除外），调节细度 5×10－5； •电压、电流及功率输出稳定度 ≤0.01%/60s (峰－峰值）； •电压、电流波形失真度 ≤0.3%； •频率范围 45～65Hz ，调节细度 0.001Hz； •相位范围 0～359.99°，调节细度 0.01°； •谐波 2～31次，幅度0～20%，相位细度 0.01°•N（N为谐波次数）。直流输出 •电压量程 75mV、75、150、300、500、1000V，输出容量 20W； •电流量程　 0.5、1、2.5、5、10、20A，输出容量 20W； •电压、电流调节范围 0～120%

多功能交流采样现场校验仪
联系人杨东照-传真
交TU在线校验仪采用新一代DSP及FPGA等技术研制的智能型高科技产品，可广泛用于试验室、计量院所等电力系统计量部门、用电企业作为三相工频电压、电流、有功功率、无功功率、频率和相位的计量标准或交流采样在线、离线检测校验设备。
主要特点
l      可现场检验各式交流采样器，既可配接5－500A的各种规格电流钳不断开路测量，又可接入线路进行高精度测量；
l      同时对三相电压、电流、相位和频率进行采样，计算出每相的电压、电流的有效值；并通过数字移相的方法，精确地计算出每相的有功功率、无功功率；
l      利用数字分析方法，对采样波形进行失真度和051次谐波的计算测量分析；
l      设有大容量的、具有掉电保护功能的数据存储器，可显示三相电压电流相量图，矢量演式；
l      自我保护功能完善，不开盖自校准方式确保该仪器精度，并保持长期稳定；
l      TFT彩屏显示，友好人机界面菜单操作，具有RS232标准通讯接口，方便与其它仪器设备组成自动计量系统；

本产品是按照GB/T13729－92远动终端通用技术条件、DL/T630－1997交流采样远动终端技术条件和检定规程JJG126－95交流电量变换为直流电量电工测量变送器检定规程、JJG124－2005电流表、电压表、功率表和电阻表检定规程和JJG307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。显示器采用6.5英寸TFT彩色液晶屏，显示清晰。装置具有精度高、工作稳定可靠、操作方便灵活等特点。 TH-0301FG为TH-0301F中内置有工控机，使操作更加简捷，而技术指标两者完全相同。

主要功能及特点1．可自动检验电力系统交流采样装置和电测量变送器的基本误差，电压、电流、波形、功率因数等影响

量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。2．可半自动校验多种指示仪表（含指针式和数字式）。3.可生成含有231次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。4．在测量电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60kHz工作频率的数字/

频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。因此，本装置

实为一台融交流采样器、电测量变送器、交直流电表、电能表（选项）四大检测功能为一体的高精度、

高稳定度的标准装置（可按“三合一”或“四合一”检测功能生产供货）。5．设有RS-232接口或USB接口和大容量非易失性存储器，可存储248块被检表的检测数据，通过上

位机软件，由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。多功能交流采样校验仪/交流采样现场校验仪示例图3

多功能交流采样校验仪/交流采样现场校验仪示例图4

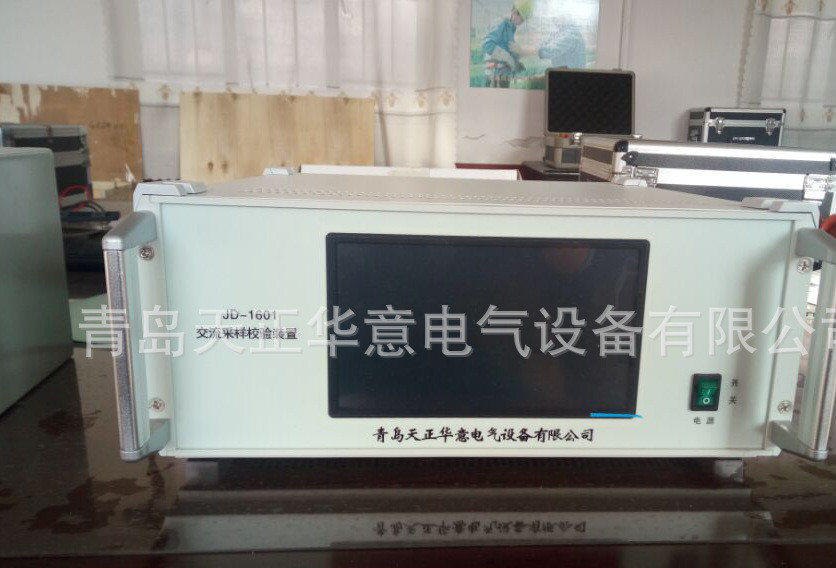

多功能交流采样校验仪/交流采样现场校验仪示例图5
