三相高压串联电器CKSC-90/10-6
一，CKSC-90/10-6型号说明
CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能， 这里的CK代表串联电抗器，BK并联电抗器 QK 启动电抗器LK滤波电抗器 XK代表限流电抗器
S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。,还有D代表单相电抗器，用于补偿柜分补。
C: 代表 C代表环氧浇筑系列 G代表干式绕制
90: 代表电抗器的容量90KVAR，容量选择范围3-400KVAR，如果对电抗器容量不了解，可致电详询。
10:指的是电容器电压10KV，这里的单位是KV，电压等级分为3KV，6KV，10KV， 12KV电抗器称高压电抗器，也有被称为高压串联电抗器。
6:指的是电抗率6%，常用的电抗率有5%， 6%，7%，12%，14%

产品介绍

•

•


• 型号：CKSC-90/10-6


• 电抗率： 6%

• 系统电压： 10KV

• 容量： 90KVAR

• 配套电容器：  1500KVA

• 电流： 86.6A

• 串联电抗器主要与电容器相串联，用于限制电容器投、切过程中的合闸涌流，抑制电网电压波形畸变和控制流过电容器的谐波分量，消除谐波和过电流对电容器的损伤，此外，部分电网或用电设备为了限制电流的突变也接入电抗器起限流保护作用。

• 重量： 480KG

• 保质期： 12个月

• 毛重： 500KG

• 包装： 木箱

• 产地： 上海

• 产品信息 高压串联电抗器

•


•


• 参数规格

•


•

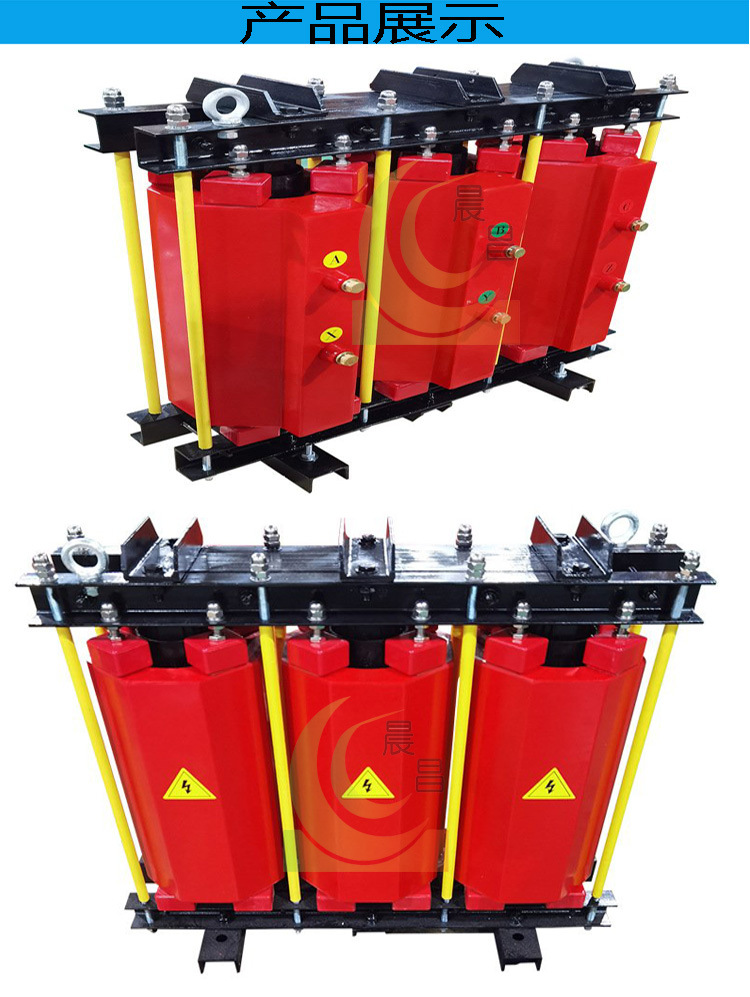

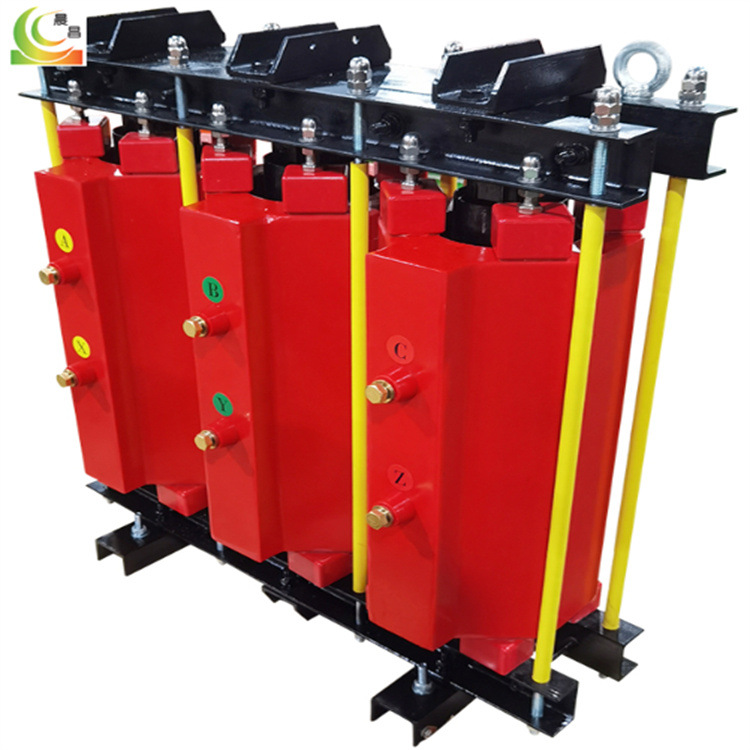

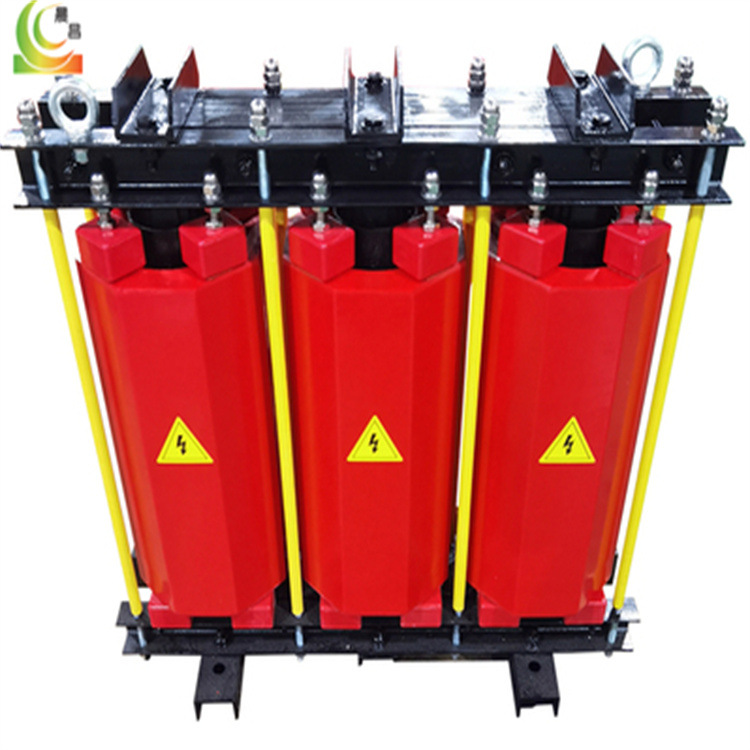

产品实拍图

•

    铁芯柱采用环氧树脂真空浇注，使铁饼间的气隙被环氧树脂封闭并在铁芯柱表面形成一层树脂层，有效减少铁芯饼之间的震动，从而降低噪音，同时增强了铁心与线圈间的绝缘强度。

•

    线圈为环氧树脂真空浇注线圈。线圈内外敷设环氧玻璃网格布增强，采用F级环氧浇注体系在真空状态下进行浇注。该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂

  铁芯端面采用优质硅钢片端面胶，使铁心柱与铁轭牢固地结合在一起，大大减小了运行时的噪音。
  先进的减振降噪结构系统，包括：上下夹件的强力压紧，夹件和线圈之间设置弹性胶垫、夹件和底座之间设置弹性胶垫。

产品特写图

添加图

产品包装图

•



•

•


•

• v

•


• 产品细节

•

产品介绍

 上海昌日电子科技有限公司生产的CKSC系列高压串联电抗器与并联电容器相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，CKSC高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所

一、产品概述
串联电抗器主要与电容器相串联，用于限制电容器投、切过程中的合闸涌流，抑制电网电压波形畸变和控制流过电容器的谐波分量，消除谐波和过电流对电容器的损伤，此外，部分电网或用电设备为了限制电流的突变也接入电抗器起限流保护作用。
二、 结构特点
   铁芯柱采用环氧树脂真空浇注，使铁饼间的气隙被环氧树脂封闭并在铁芯柱表面形成一层树脂层，有效减少铁芯饼之间的震动，从而降低噪音，同时增强了铁心与线圈间的绝缘强度。
   线圈为环氧树脂真空浇注线圈。线圈内外敷设环氧玻璃网格布增强，采用F级环氧浇注体系在真空状态下进行浇注。该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
   铁芯端面采用优质硅钢片端面胶，使铁心柱与铁轭牢固地结合在一起，大大减小了运行时的噪音。
  先进的减振降噪结构系统，包括：上下夹件的强力压紧，夹件和线圈之间设置弹性胶垫、夹件和底座之间设置弹性胶垫。
三、 性能参数
额定电压：6kV、10kV
额定频率：50Hz、60H

上海昌日电子科技有限公司生产的CKSC系列高压串联电抗器与并联电容器相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，CKSC高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所
二，
1，CKSC串联电抗器参数表
串联电抗器型号 CKSC-12/10-6
型式Type 串联电抗器 电抗率Reactor 6%
容量Rated power 12Kvar 联结Connection -
电压Se. Vol 10kV 电流 Se. Cur 10.5A
相数Number of phases 三相 频率Frequency 50Hz
冷却方式Cooling Type 自冷 品牌 昌日
配套电容器容量 200KVAR 电容电压 11/√3KV
质保期 一年三包 维护 终身免费维护
2，CKSC系列串联电抗器性能与技术参数
电抗器执行标准：
JB5346-1998 串联电抗器标准 GB10229-88 电抗器
JB3837-2010 型号编制依据 JB9644-1999 半导体电气传动用电抗器
1 系统电压 6kV、10kV、10.5kV、11kV。
2 电抗率选择 1%、4.5%、5%、6%、7%、12%、14%
3 绝缘等级 F级
实验耐压 42000V
4 电抗器噪音 电抗器噪声：≤45dB
5 过载能力 ≤1.35倍下连续运行
6 三相不平衡度 电抗器相与相之间不平横度不大于±3%，
7
产地 电感量 误差控制在+3%以内
8 海拔高度 不超过2000米。
9 运行环境温度 -25℃～＋45℃，
10 相对湿度 相对湿度不超过90％。
11 周围环境 无有害气体，无易燃易爆物品，良好的通风。
12 包装 托盘木箱包装
13 制造商 上海昌日电子科技有限公司
三，CKSC串联电抗器结构特点
1 CKSC系列 串联电抗器气隙不改变
CKSC-12/10-6其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。

2 CKSC系列串联电抗器铁芯的端面处理
铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。
3 CKSC系列串联电抗器 采用环氧浇注型 好处
高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂，环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。
4 CKSC系列串联电抗器防震处理
环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度
