弯管流量计是一种差压式的流量计，是利用流体流经弯管传感器产生离心力的原理来测量流体流量的。当流体流经弯管时，由于弯管的约束，迫使流体在弯管内作类似的圆周运动，根据流体强制旋流理论，流体作圆周运动遵循的规律与固体在空间状态下作圆周运动相似。弯管内的流体由于作圆周运动而产生离心力，该离心力的大小与流体流速、流体的质量(密度)以及作圆周运动的曲率半径等因素有关。离心力的作用使流体对弯管内、外侧产生压力差，测出此差压值就可计算出管道内流体的流速，进而计算出流体的流量值，这就是弯管流量计的基本测量原理。
弯管流量计是典型的节能型差压式流量测量系统，它是利用流体的惯性原理进行流体测量的。当流体通过弯管传感器（90°标准几何弯管）时，由于流体受到弯管的束缚，被迫在弯管中做类似圆周运动（强制旋流）而产生离心力。该离心力的大小与流体速度，质量（密度），弯管的曲率半径等条件有关。离心力的作用使流体对弯管内、外侧产生压力差，该压力差在45度截面时达到 稳定。因此在弯管内、外两侧中心水平线45度处，各开一个取压 孔，利用差压变送器测出此差压值，就可以计算出流体的流量值。
弯管流量计由弯管传感器、智能显示仪表、差压变送器及一些管道阀门（三阀组、二通旋塞阀、三通旋塞阀等）组成。当流量测量需温度、压力补偿时还应配备压力变送器，温度传感器。 所有测量数据可直接进入DCS系统。
喷嘴流量计节流装置结

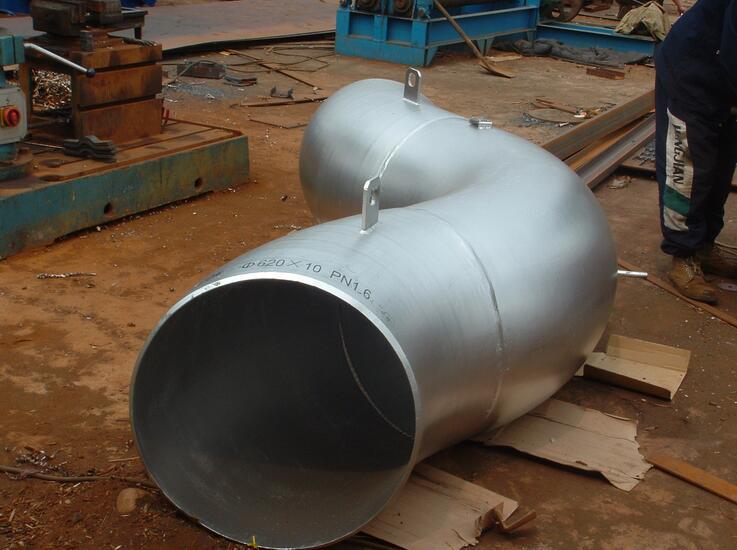

弯管流量计的流量测量传感器是一个90°直角弯头，它无任何插入件，是靠流体流过弯头时所产生的惯性离心力的大小通过测量其内外侧的压力差来检测流体流量的，无附加节流件或插入件，可大大降低流体在管道内输送的动力消耗。
弯管流量计巧妙的利用管道本身的特性，在不增加任何节流件、阻流件和中间媒介的情况下，利用管道的自然转弯，同时解决了流量计量的问题，既是管道，又是流量计，因地制宜、因势利导、事半功倍。它保留了传统差压式流量计的优点，克服了其缺点，避免了因计量而引发的任何“副作用”和“并发症”，实现了输送和计量的 统一。
弯管流量计的优势
由于弯管流量计具有压力损失小、测量精度高、不易堵塞、抗腐蚀等特点，其在石化、热电、煤化工等领域应用迅速推广。总结弯管流量计的优点，主要表现在以下几个方面：
压力损失小，节能
弯管流量计与普通的节流型孔板流量计相比压力损失大大降低，这样更节能，因节流而产生的压力损失高达该流量压差的70％至80％，为了达到某一设计参数，只能提高进口压力，这对设备是极其不利的，同时也降低了经济效益。若采用弯管流量计，将其安装在管道90°转弯处，可用于代替90°弯头，并无其他插入件和节流元件，主要依靠流体流经90°弯头所产生的惯性离心力来测量同一截面处内外侧的压力差而确定流量。所以除了流体流过弯管处时有微小压力损失，整个过程并不会产生节流损失，也可减少动力消耗，适合应用于大流量、大管径、低压力的工程中。
量程比大
弯管流量计量程比大，在恶劣的环境下也能适用。弯管流量计的量程比高达1：10，即使在流量波动很大的情况下，也同样能得到准确可靠的数据，弯管流量计适应性强，测量范围广。在一些较恶劣的环境下，如潮湿高温的环境或者有粉尘有振动的条件下，弯管流量计依然能够测量出准确的数据。
测量精度高
弯管流量计测量精度高，稳定性强。弯管流量计的实验精度可达0.5级，实际精度可达1.0级。根据实际测量的偏差可补偿0.2％的误差，使得测量精度更高。与超声波流量计相比，虽然没有其精度高，但是超声波流量计要求流动稳定，在震动情况下测量精度低于弯管流量计。
稳定性强，维护量小
弯管流量计无运转部件，其损耗仅为流体的磨损，对其精度影响小，重复精度高达0.2％，其使用寿命与管道的寿命相同。管道内无其它突出部件，不易堵塞，安装后不必拆下，大大减小了维护工作量和检修费用，保证了运行的连续和安装的精度。
安装简单
从整体上来看，弯管流量计就是一节管道，安装过程与管道安装无异。若采用焊接方法，解决了传统流量计的跑冒滴漏现象。传统流量计在其前要安装一段其直径10倍长度的直管，在其后要安装其直径5倍长度的直管。弯管流量计只需在其前安装5倍口径长度的直管，其后安装2倍即可，弯管流量计更适合空间狭小地方的流量测量。
耐高温高压抗震
传统流量计在高温高压下易发生变形，对其精度影响较大，同时降低了内部精密部件的寿命，需要定期更换和维护。震动不会影响弯管流量计和孔板流量计，但是对于涡街流量计会造成影响，涡街流量计通过形成卡门涡街，再对涡旋的频率进行测量得出流量，管道震动的频率涡旋的频率进行迭加，造成测量值不真实。
相比较其他流量计，弯管流量计的优势如下：（点击表格可放大）
标准喷嘴（ISA1932喷嘴）
适用介质；适合高温高压蒸汽和水、也可用于各种气体、液体；
公称口径：DN50DN500 （DN>500亦可设计、生产）；
工作压力：42MPa；
工作温度：-50 650；
取压方式：角接取压；
喷嘴安装方式：管道式、夹持式、焊接式；
执行标准：IS05167；GB/T2624；
精确度：符合标准±1.0 ；
材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等；
喷嘴：不锈钢304；316等。
长径喷嘴
适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体；
公称口径：DN50DN500；
工作压力：42MPa；
工作温度：-50 - 650；
取压方式：径距（D-D/2）取压；
喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2）设置取压孔；
执行标准：IS05167; GB/T2624；
精确度：符合标准±2.0 ；
材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等；
喷 嘴：不锈钢304； 316等。
| 型号 | 说明 | ||||||||
| HKLGP | 节流装置（喷嘴流量计） | ||||||||
| 代号 | 结构形式 | ||||||||
| I | 标准喷嘴 | ||||||||
| L | 长径喷嘴 | ||||||||
| 代号 | 公称压力（MPa） | ||||||||
| 2.0 | 2.0 | ||||||||
| 5.0 | 5.0 | ||||||||
| 11 | 11 | ||||||||
| 26 | 26 | ||||||||
| 42 | 42 | ||||||||
| 代号 | 口径 | ||||||||
| 50-500 | DN50-DN500 | ||||||||
| 代号 | 介质 | ||||||||
| 1 | 液体 | ||||||||
| 2 | 气体 | ||||||||
| 3 | 蒸汽 | ||||||||
| 代号 | 补偿形式 | ||||||||
| N | 不带温度、压力补偿 | ||||||||
| P | 带压力补偿输出 | ||||||||
| T | 带温度补偿输出 | ||||||||
| 代号 | 变送器差压量程范围 | ||||||||
| 0 | 微差压量程 | ||||||||
| 1 | 低差压量程 | ||||||||
| 2 | 中差压量程 | ||||||||
| 3 | 高差压量程 | ||||||||
| 代号 | 变送器差压量程范围 | ||||||||
| 0 | 微差压量程 | ||||||||
| 1 | 低差压量程 | ||||||||
| 2 | 中差压量程 | ||||||||
| 3 | 高差压量程 | ||||||||
| 代号 | 是否带现场显示 | ||||||||
| W | 节流装置传感器 | ||||||||
| L | 智能节流装置（流量计） | ||||||||
选型说明 型号编码说明： |
||
HK-LGG-DN-PN- C/S/O-L/S 弯管流量传感器 HK公司代号；- LGG弯管流量传感器 DN公称通径（㎜）例如DN200，为公称通径200㎜。 PN公称压力（Mpa）例如PN1.6，为公称压力1.6 Mpa。 C/S/O管道材质：C为碳钢，S为不锈钢，O其它材质 L/S传感器类型：L为L型弯管传感器，S为S型传感器 |
||
| 选型编码解析： 例：HK-LGG-DN100-PN16-L 表示：智能弯管流量计，管道公称通径为100，材质为20#，L型90度弯管传感器，水平转水平安装方式。 在HK-LGG系列弯管流量计选型之前，要确定以下内容： 1、被测介质的名称和物理性质（如：成分、密度、粘度等）。 2、被测介质的工作参数（如： 流量、 小流量、常用流量、温度、压力等）。 3、工艺管道：管道内径、管道材质、弯管传感器安装部位、室内还是室外、是否需要保温、伴热措施。 4、变送器及智能流量仪表的确定。 5、根据用户提供技术参数，由我公司负责进行弯管传感器设计计算，确定弯管传 感器的具体尺寸，并提供配套变送器的量程范围。 6、根据客户的具体要求，我公司可以承接现场弯管的传感器改造工程（指用户现 有的弯管改造成弯管传感器）具体的方案由双方协商解决。 |
||
客户提供现场参数表： 测量介质工艺管道工作参数实时补偿安装位置 材质 流量 压力补偿有 Ｌ型传感器 常用流量 Ｚ型传感器 管道内径 小流量 无 水平转水平 温度范围 水平转垂直向上 管道外径 常用温度 温度补偿有 水平转垂直向下 压力范围 垂直向上转水平 管道壁厚 常用压力 无 垂直向下转水平 工况密度 任意空间位置 请将上表复印后，将您的技术参数添入表格中传真敝司，敝司会在 短的时间内给您满意的答复。 |
||
弯管传感器的现场安装方式有水平转水平、水平转垂直、垂直转水平等，建议尽可能选择水平转水平方式。因为选择水平转垂直或者垂直转水平方式，首先在45°方向上的取压口会存在一定的高度差，给测量结果带来误差。其次需考虑对垂直方向流体重力加速度的修正问题。 后是同一弯管不同的安装方式，流量修正系数是不同的。水平安装方式可实现流体双向测量。
当弯管传感器采用焊接方式与前后直管段相连时，应采用合适焊接工艺，保证弯管传感器和管道的内径精确对接；当采用法兰连接方式时，法兰应与弯管传感器具有相同的内径，安装时应保证同轴，保证内部流体通道的光滑，避免存在扰动流体的障碍。
为避免高温差对测量的影响，弯管传感器尽可能安装在只产生弹性变形的工业管道上，前后直管段长度相等，并对前后直管段采取加固措施，减少温差引起的弯管传感器弯径比变化造成的测量误差。
当被测介质为饱和蒸汽或过热蒸汽时，温度压力的突变可能会造成差压两侧液位的波动，对测量结果产生影响，应在与水平安装的弯管传感器中心截面方向，紧接引压孔处水平安装盘式冷凝器作为液位平衡器。使气、液分界面在同一水平面前后移动，确保差压两侧的液位高度适中处于同一水平面。
| 蒸汽介质测量管路安装图 |
 |

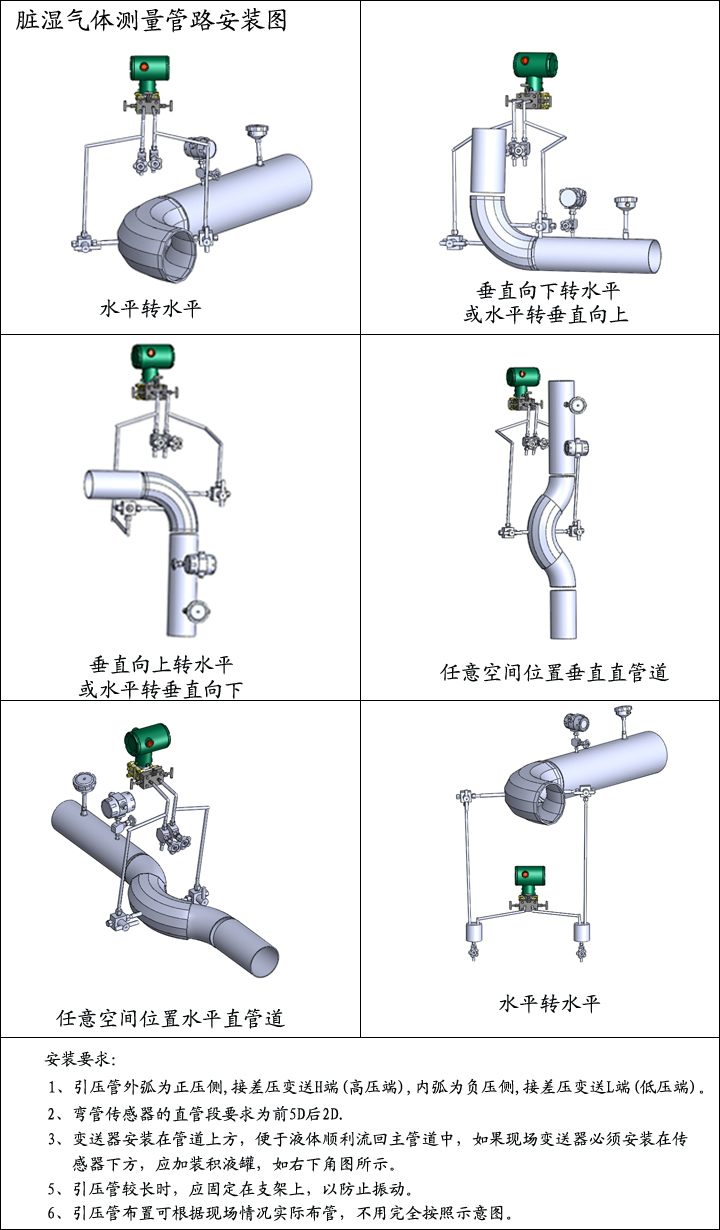

| 气体介质测量管理安装图 |
 |
| 液体介质测量管理安装图 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
智能二次仪表 |
差压变送器 |
压力变送器 |
温度传感器 |
 |
 |
 |
 |
三阀组 |
三通旋塞阀 |
针型阀 |
冷凝盘 |
| 故障现象 | 产生原因 | 解决方案 |
| 无差压信号输出 | 高低压阀门未打开 | 打开高低压阀门 |
| 平衡阀未旋紧 | 旋紧平衡阀 | |
| 差压信号输出过小 | 差压量程不匹配 | 调整变送器量程 |
| 高压引压管泄漏 | 查找并排除泄漏 | |
| 差压信号输出过大 | 低压引压管堵塞 | 清理引压管 |
| 差压量程不匹配 | 调整变送器量程 |
自带附件
引压管、本体导管（锻件）
可选附件
冷凝器、承插焊闸阀、三阀组、针型截止阀
可选相关商品
压力变送器、温度变送器、流量计积算仪、智能差压变送器。
-
