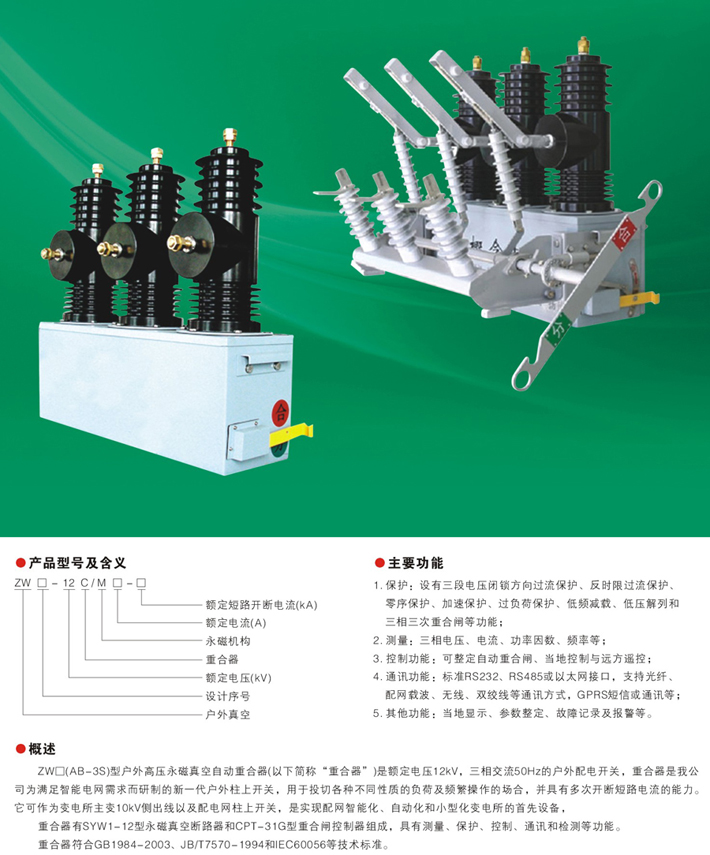

10KV永磁高压真空断路器ZW32M-12

一、产品概述

ZW32M-12是三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。

二、使用环境条件

1、海拔：2000m及以下；

2、周围空气温度：上限+30，下限-40；

3、风压不超过700Pa(相当于风速34m/s)；

4、振幅：无常性剧烈震动；

10KV永磁高压真空断路器ZW32M-12

三、永磁操作机构特点

1、永磁操作机构比弹簧操作机构的零件少50-65因此故障率低。

2、操作简单，机械寿命是机械寿命的10倍高达10万次

3、采用永磁机构能更好的与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。

四、结构特点

1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。

2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

4、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。

5、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

10KV永磁高压真空断路器ZW32M-12

五、主要技术参数

1 额定电压 KV 12

2 额定电流额 A 630

3 工频耐压（lmin） kV 42

4 雷电冲击耐压（峰值） kV 75

5 额定短路开断电流 KA 12.5、16、20

6 额定短路关合电流（峰值） 　KA 31.5、40、50

7 额定峰值耐受电流 KA 31.5、40、50

8 额定短路耐受电流4s KA 12.5、16、20

9 额定操作顺序 　 分-0.3s-合分-180s-合分

10 额定短路电流开断次数 次 30

11 机械寿命 次 100000

12 动静触头允许磨损厚度 mm 3

13 重量 kg 80、95（带隔离）

14 极间中心距离 mm 340±1.5
