北大青鸟JB-QB-JBF5014气体灭火控制主机
一，结构特征、安装与布线：
本控制器为壁挂式结构设计，可直接明装在墙壁上。
说明:
| 接线端子 | 端子接线说明 |
| 24V, G | 联动电源输出，给现场设备供电，正负极性，不能接反 |
| FAULT | 故障报警时输出无源闭合信号 |
| FIRE | 火灾报警时输出无源闭合信号 |
| SL-, SL+ | 6路大型消防设备直启线，正负极性，不能接反 |
| L+, L- | 4路无极性回路总线，L3, L4报警回路，回路容量200点，接青鸟公司所有现场编址部件;L1, L2气灭回路，回路容量80点，接青鸟公司的声光警报器、输入模块、输入/输出模块、紧急启停按钮、手自动转换盒。 |
| IN1- IN1+ | 输入端子1，外接无源开关量输入信号，用于报火警，需配接10K, 1/4W终端电阻 |
| IN2- IN2+ | 输入端子2，外接无源开关量输入信号，用于报火警，需配接10K, 1/4W终端电阻 |
| FB-, FB+ | 喷洒反馈，需配接IOK, 1/4W终端电阻 |
| C-，C+ | 喷洒启动，连接七氟丙烷等电磁阀式气体灭火装置见下图(1)，需在终端配接终端组件;连接电爆管式(气溶胶)气体灭火装置间下图2，需在终端配接JBF5183气溶胶灭火装置控制盒; |

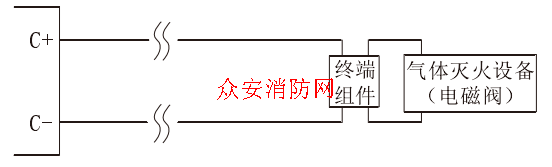

喷洒启动输出接线示意图(控制七氟丙烷等电磁阀式气灭装置)
北大青鸟JB-QB-JBF5014气体灭火控制主机
二，安装注意事项:
每路气灭控制输出需在气体灭火装置端配接终端组件。(输入:C十红线连接主机喷洒输出C十端子、C-黑线连接主机喷洒输出C一端子;输出端无正负)
JBF5014气体灭火控制器每路气灭控制输出 电流2A，当受控设备功耗较大时需增加现场联动电源和DC.24V中间继电器。
喷洒启动输出接线示意图(控制气溶气灭装置)
三，安装注意事项:
控制气溶胶气体灭火装置时，需配接JBF5183气溶胶控制接线盒，每只JBF5183 多可连接2台气溶连接气溶胶灭火装置。
输入:端子(5, 6)接C-;端子(7. 8)接C+;输出:端子(9, 10)、端子(11, 12)连接气溶胶灭火装置。
-
