矿用电机车工作过程

1.架线式电机车的工作过程

高压交流电经牵引变流所降压、整流后，正极接到架空线上，负极接到铁轨上。机车上的受电弓与架空线接触，将电流引入车内，再经空气自动开关、控制器、电阻箱进入牵引电动机，驱动电动机运转。电动机通过传动装置带动车轮转动，从而牵引列车行驶。从电动机流出的电流经轨道流回变流所。

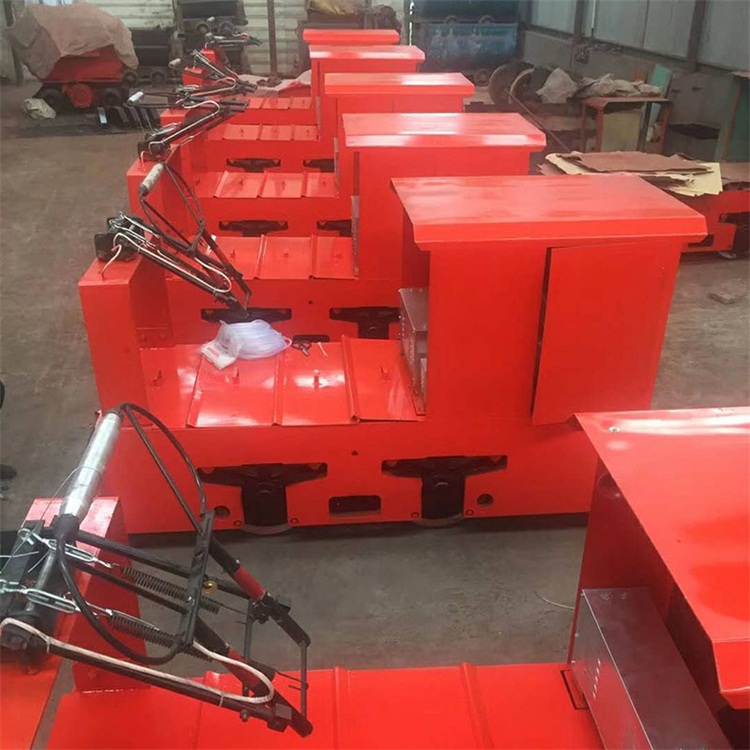

2.5吨矿用电机车参数

型号：CTY2.5/6、7、9G(B)
粘重：2.5t
轨距：600、762或900mm
牵引力：2.55kN
牵引力：6.13kN
速度：4.54km/h
电源装置

电压：48V
容量：330Ah
电机功率×台数：3.5kW×1

长度(带碰头)：2360mm
宽度：914、1076或1214mm
高度(轨面至顶棚)：1550mm
轴距：650mm
轮径：Φ460mm
转弯半径：5m
调速方式：电阻或斩波调速
制动方式：机械制动。

电机车是轨道车辆运输的一种牵引设备，动力是利用牵引电机驱动车轮转动，借助车轮与轨面间的摩擦力，使机车在轨道上运行。这种运行方式，它的牵引力不仅受牵引电机（或内燃机）功率的限制，还受车轮与轨面间的摩擦制约。机车运输能行驶的坡度有限制，运输轨道坡度一般为3，局部坡度不能超过30。其按结构分类有架线式电机车和蓄电池电机车。

电机车分类

按电源性质不同，电机车有直流电机车和交流电机车，其中直流电机车应用较广。
按供电方式不同，直流电机车分为架线式电机车和蓄电池电机车两种。我国非煤矿井使用的 大部分都是架线式电机车。
为适应不同的轨距及运量，机车分为标准轨距机车和窄轨机车。
按使用场合不同，分为露天矿用机车和地下矿山用机车。

电机车应用

机车运输系统组成：机车运输是目前我国矿山运输的主要方式。主要设备有轨道、矿车、牵引设备和辅助机械设备等，常与耙矿设备、装矿设备、带式输送机或无轨运输设备等组成有效的运输系统。
