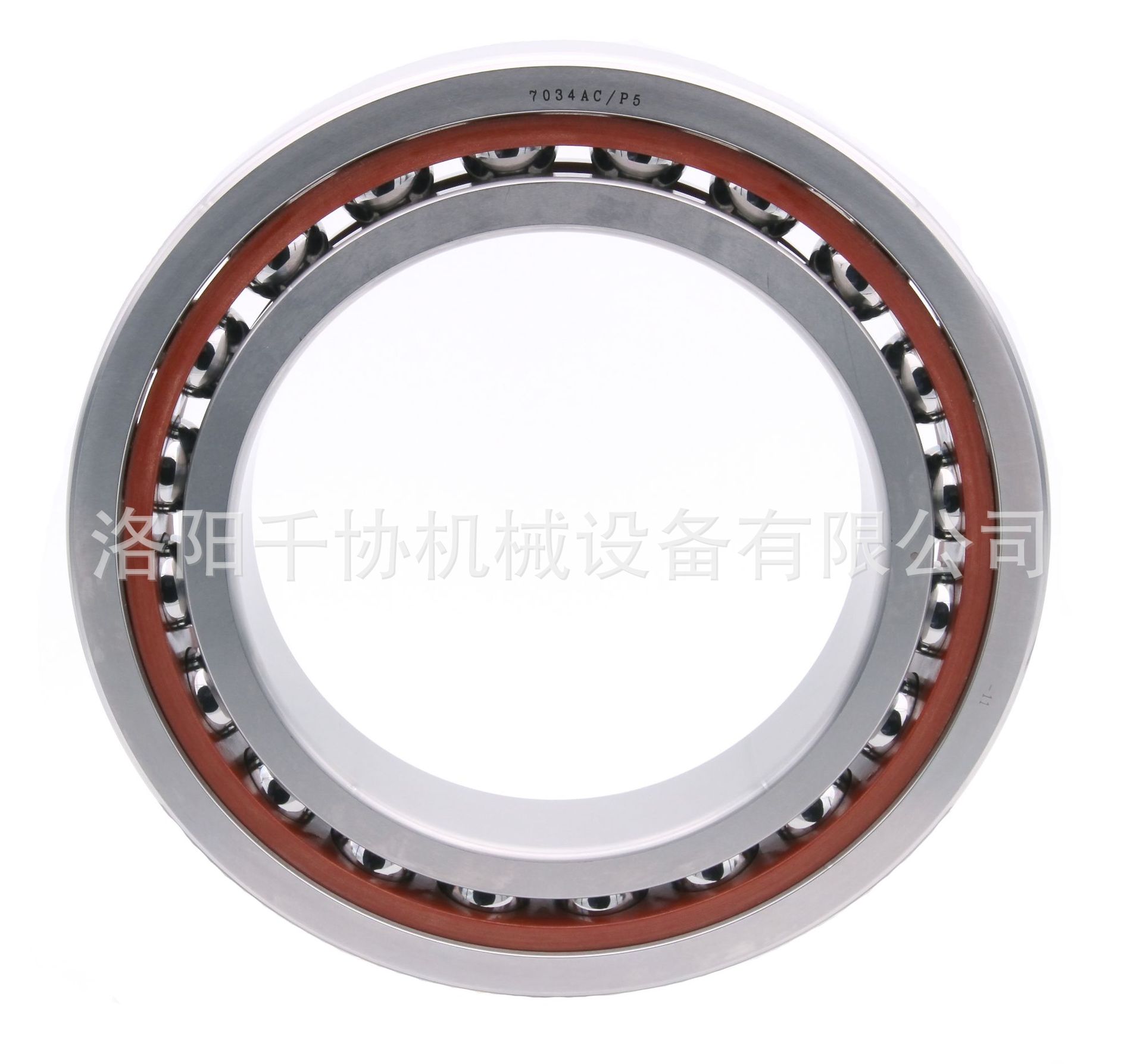

71840AC洛阳中大型精密薄壁角接触球轴承高精度高转速高刚性

¥面议

1套起订

产品规格

可售数量： 1000套

洛阳千协机械设备有限公司

8年

经营年限

河南洛阳

所在地区

6.0

综合评分

全部产品进入店铺

图文详情

产品属性

角接触球轴承

角接触球轴承角接触球轴承的内、外圈上都有滚道，而且内、外圈能沿轴承轴向作相对位移。这类轴承特别适用于承受复合负荷，即径向和轴向同时作用的负荷。角接触球轴承轴向负荷承受能力随接触角α的增大而增大。接触角为径向平面内球和滚道的接触点连线与轴承轴线的垂直线间的角度。
角接触球轴承的型号共分为：α=15°的角接触球轴承(70000C型); α=25°的角接触球轴承(70000AC型);α=40°的角接触球轴承(70000B型); 背靠背成对双联角接触球轴承[70000C(AC、B)/DB型];面对面成对双联角接触球轴承[70000C(AC、B)/DF型];串联成对双联角接触球轴承[70000C (AC、B)/DT型];有装球缺口的双列角接触球轴承(00000型);无装球缺口的双列角接触球轴承(00000A型);无装球缺口，一面带防尘盖的双列角接触球轴承(00000A-Z型);无装球缺口，两面带防尘盖的双列角接触球轴承 (00000A-2Z型);无装球缺口，一面带密封圈的双列角接触球轴承(00000ARS型);无装球缺口，两面带密封圈的双列角接触球轴承(00000A-2RS型);四点角接触球轴承(QJ0000型)，计13种。
角接触球轴承精度等级包括尺寸公差和旋转精度。精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。此外，欧美品牌中也用P3、P7、P9表示精度等级，P3相当于ISO和JIS标准的P6级， P7相当于P4级，P9相当于P2级。
角接触球轴承有：7000C型(&prop;=15°)、 7000AC型(&prop;=25°) 和7000B(&prop;=40°)几种类型。该种轴承的锁口在外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。承受轴向载荷的能力由接触角决定，接触角越大，则承受轴向载荷的能力高。该种轴承能限制轴或外壳在一个方向的轴向位移。
接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角的增大而增大。

单列角接触球轴承

单列角接触球轴承只能承受一个方向的轴向载荷，在承受径向载荷时，会引起附加轴向力，必须施向相应的反向载荷，因此，该种轴承一般都成对使用。双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷，它能限制轴或外壳双向轴向位移，接触角为30度。

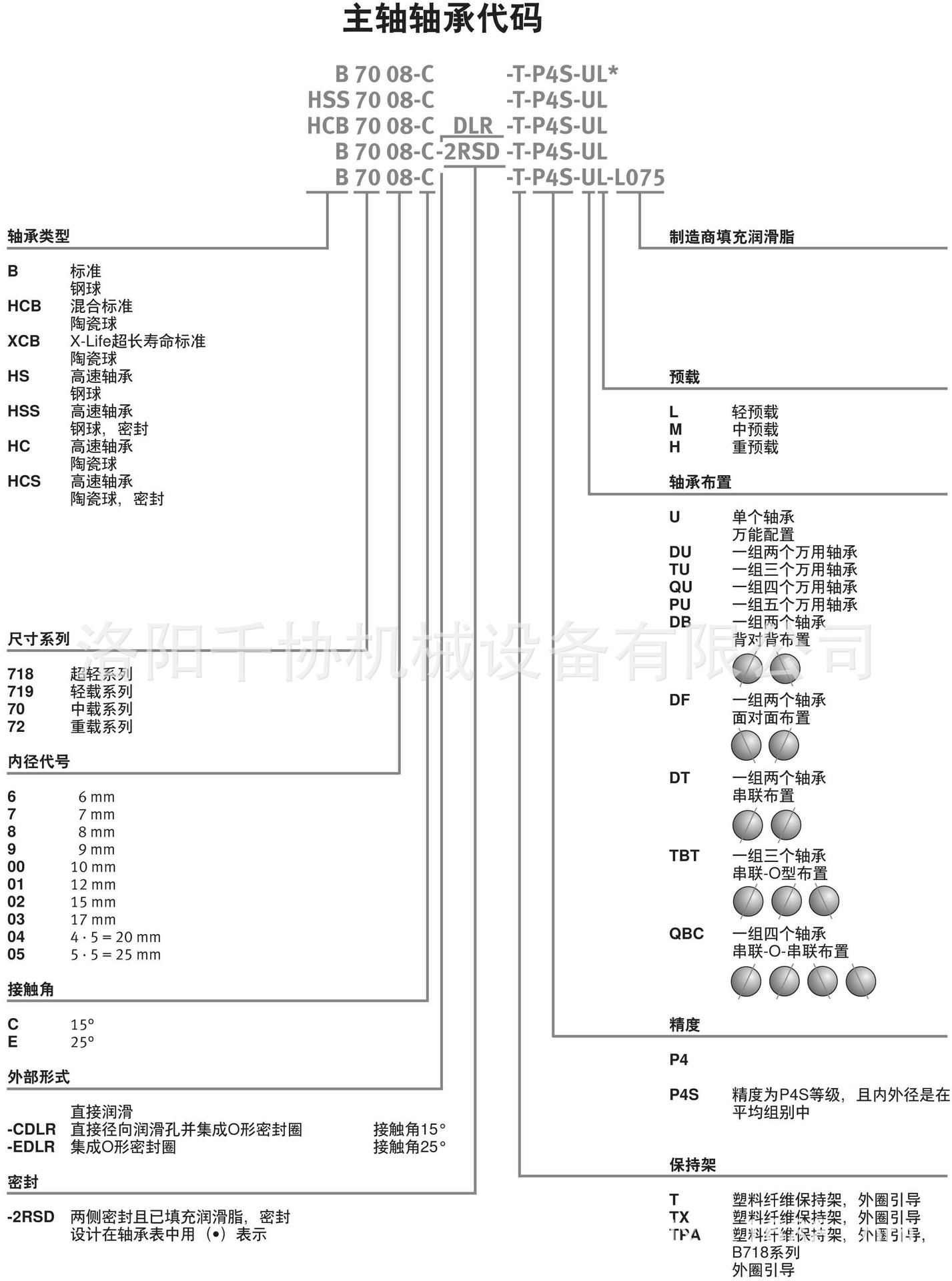

轴承代号：7

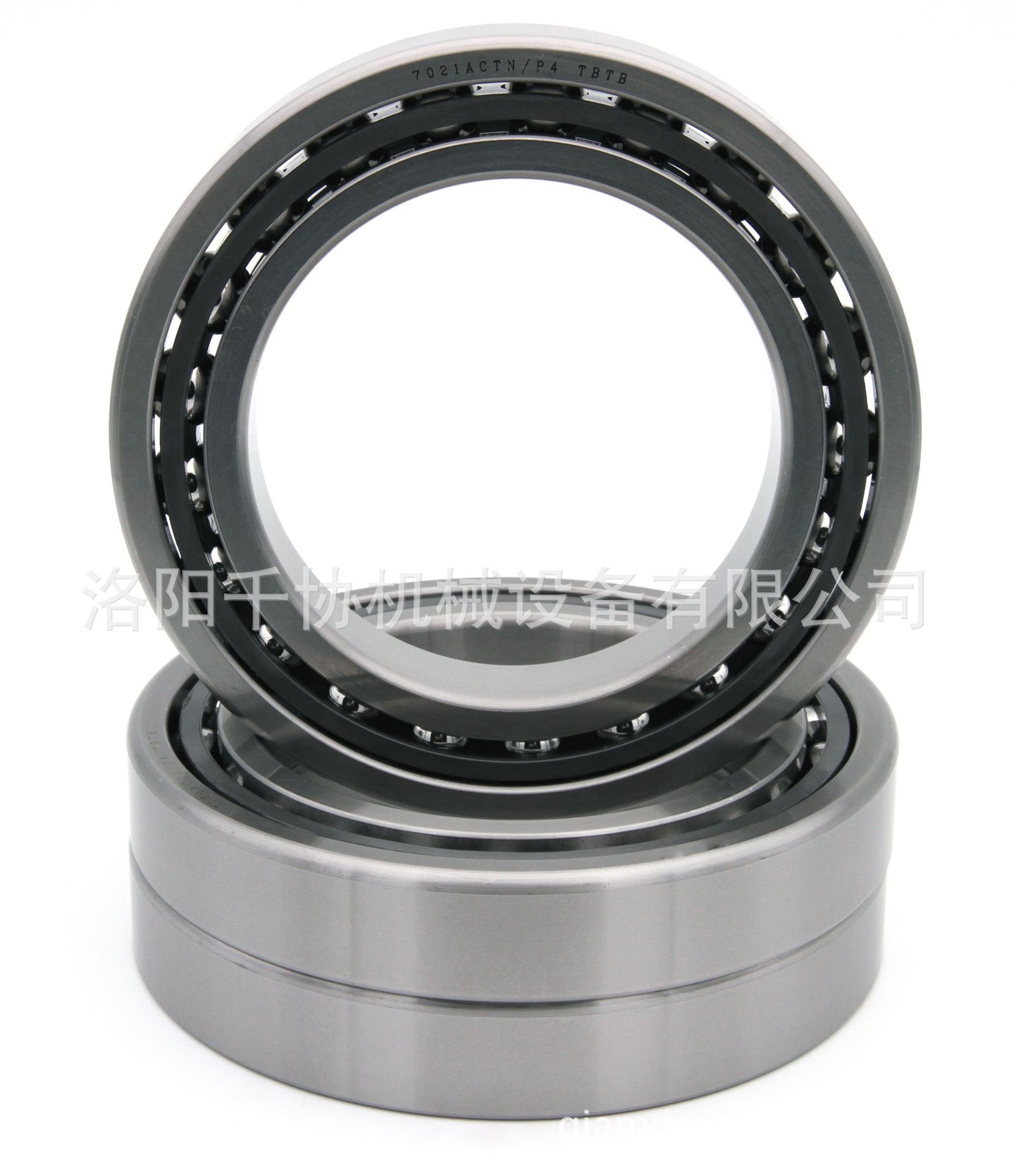

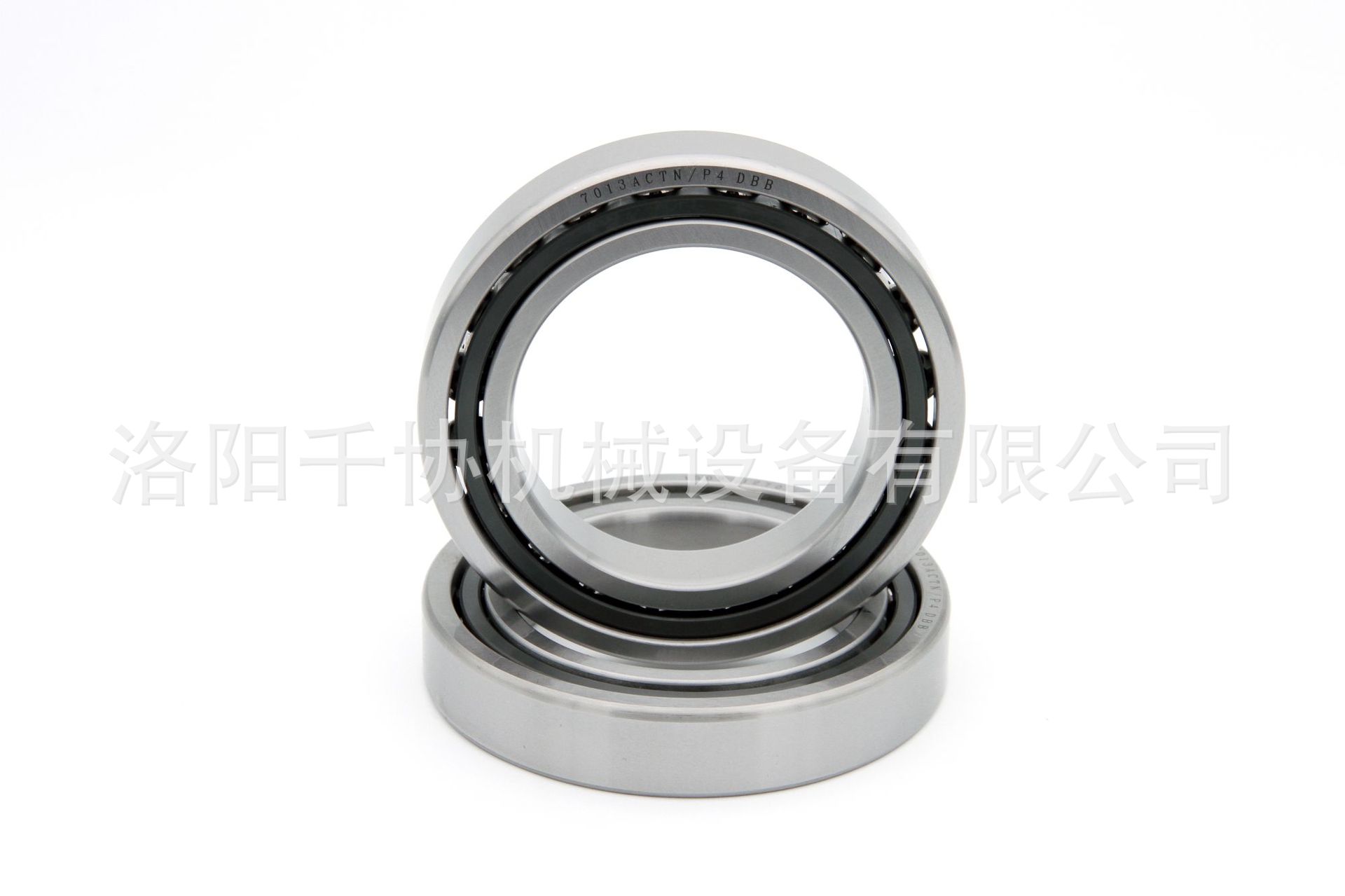

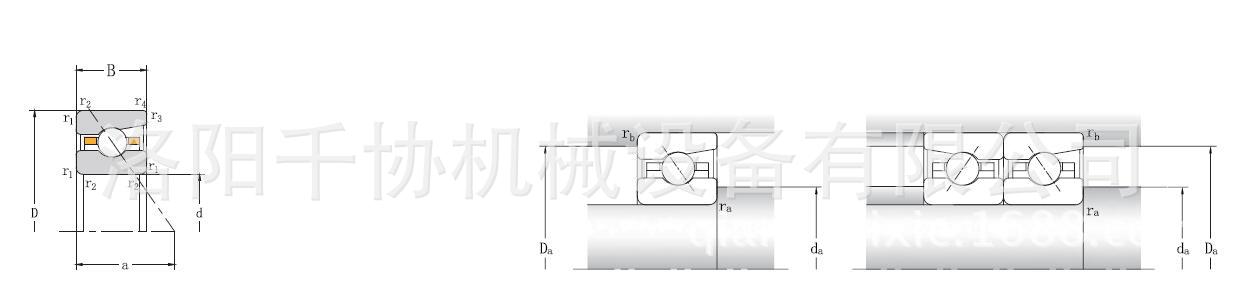

成对安装角接触球轴承

成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷，也可以承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置则可承受任一方向的轴向载荷。这种类型的轴承一般由生产厂商选配组合成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承刚度和旋转精度。
背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。
面对面配置，后置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式，轴承可承受双向轴向载荷；
串联配置，后置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。
轴承代号：0
负载能力（简）
以下内容仅针对配对轴承的负载能力，且产品表中给出的基本额定负荷和疲劳极限负荷仅适用于单个轴承。
*基本额定动负荷，用于任何配置的标准轴承和背对背或面对面配置的轴承
C=1，62xC单个轴承
*基本额定动负荷，用于串联配置轴承
C=2xC单个轴承
*基本额定静负荷
Co=2xCo单个轴承
*疲劳极限负荷
Pu=2xPu单个轴承

结构变形种类
双列角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。与双向推力球轴承相比，这种轴承极限转速较高，接触角为32度，刚性好，可承受倾覆力矩大，广泛用于小汽车的前轮轮毂中（有的车型也用同尺寸的双列圆锥滚子轴承）。
双列角接触球轴承的结构变形有四种：
A 型：外径小于或等于90mm轴承的标准设计。无装球缺口，因此能承受相等的双向轴向载荷。采用轻型玻璃纤维增强尼龙66保持架，轴承温升很小。
A型：外径大于90mm轴承的标准设计。一侧有装球缺口，配备z钢板冲压保持架或黄铜实体保持架。
E型：属加强型结构，一侧带装球缺口，可以装更多的钢球，因此承载能力较高。

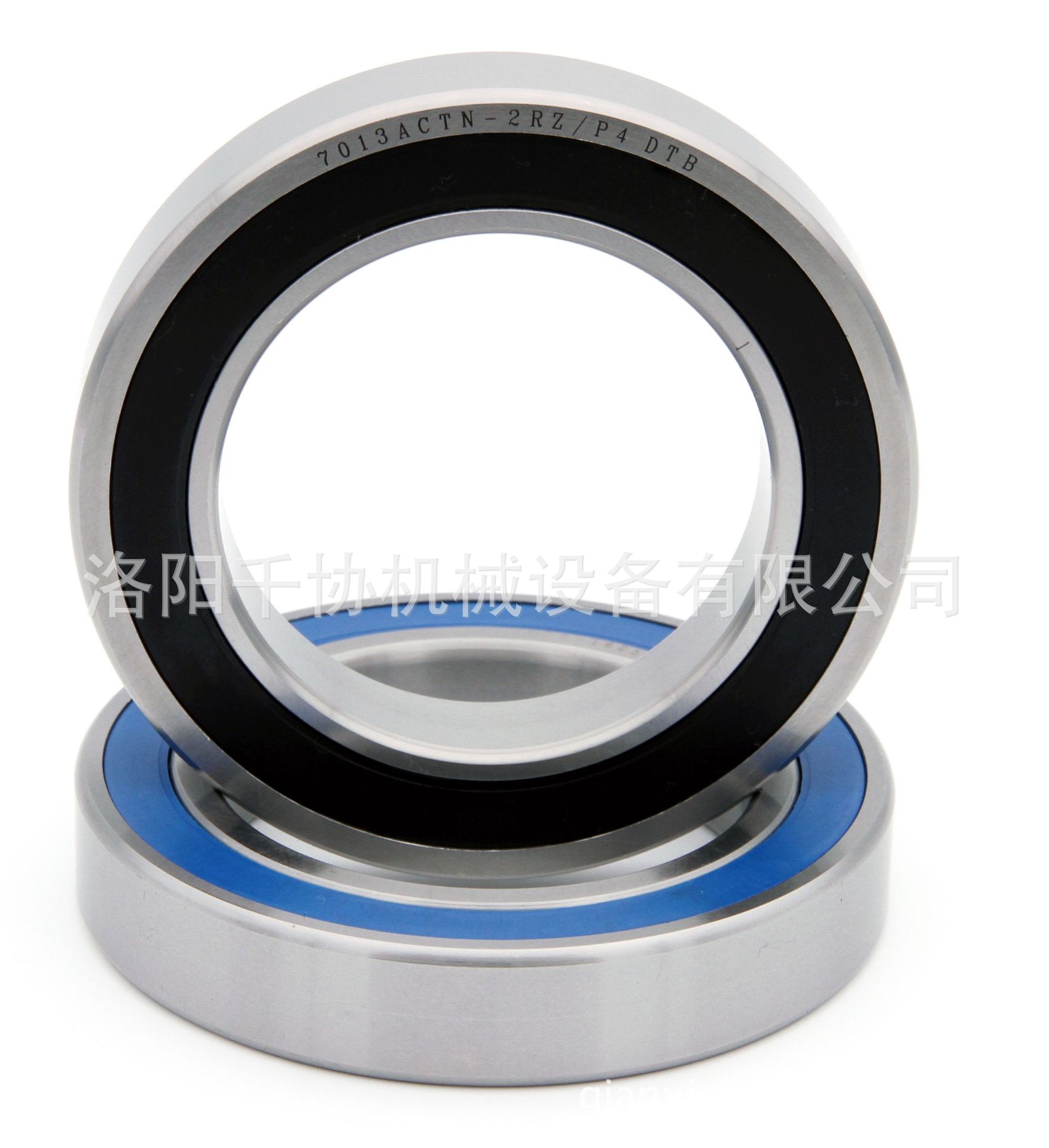

两面带防尘盖型和两面带密封圈型，A型设计和E型设计的双列角接触球轴承都可以两侧带防尘盖（非接触式）或密封圈（接触式）。密封轴承的内部都填充有防锈锂基润滑脂，运行温度一般在-30度至110度之间。使用期间不需再润滑，安装前不再加热。
双列角接触球轴承安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧的沟边。

主要用途

单列角接触球轴承：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴、增压泵、钻井平台、食品机械、分度头、补焊机、低噪型冷却塔、机电设备、涂装设备、机床槽板、弧焊机
双列角接触球轴承：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械、行星减速机、萃取设备、摆线减速机、食品包装机械、电焊机、电烙铁、方箱、重力式喷枪、剥线机、半轴、检验分析设备、精细化工机械.

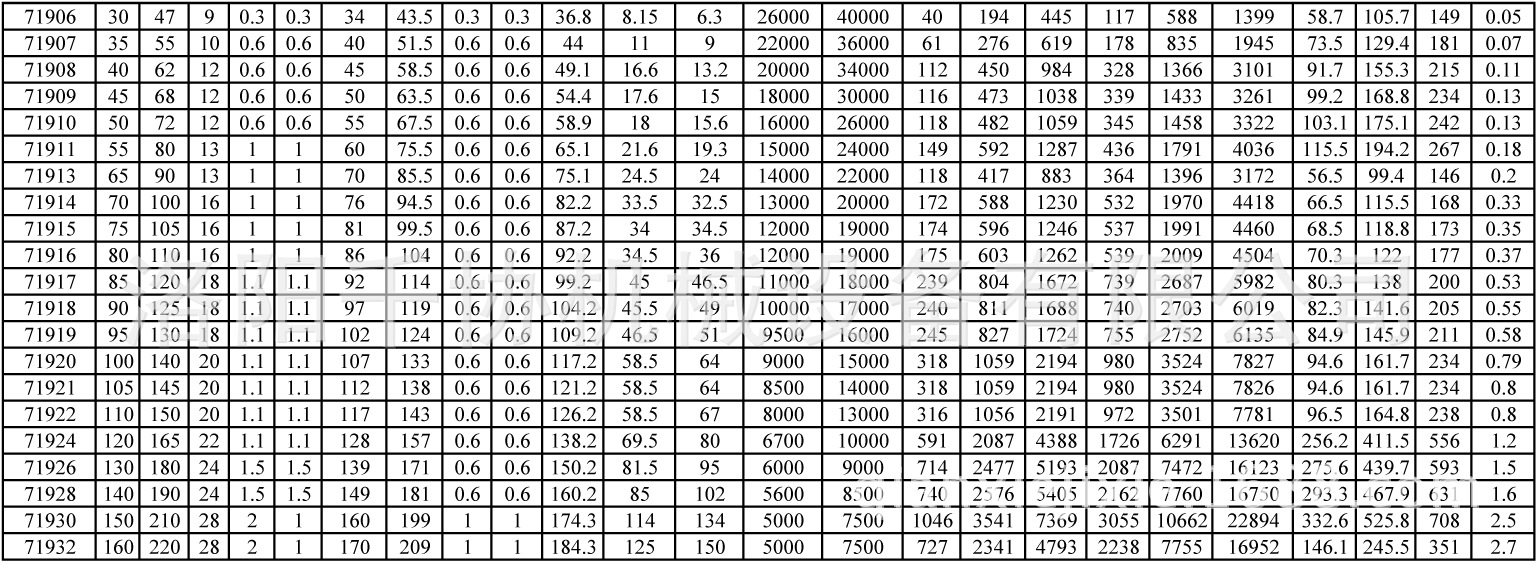

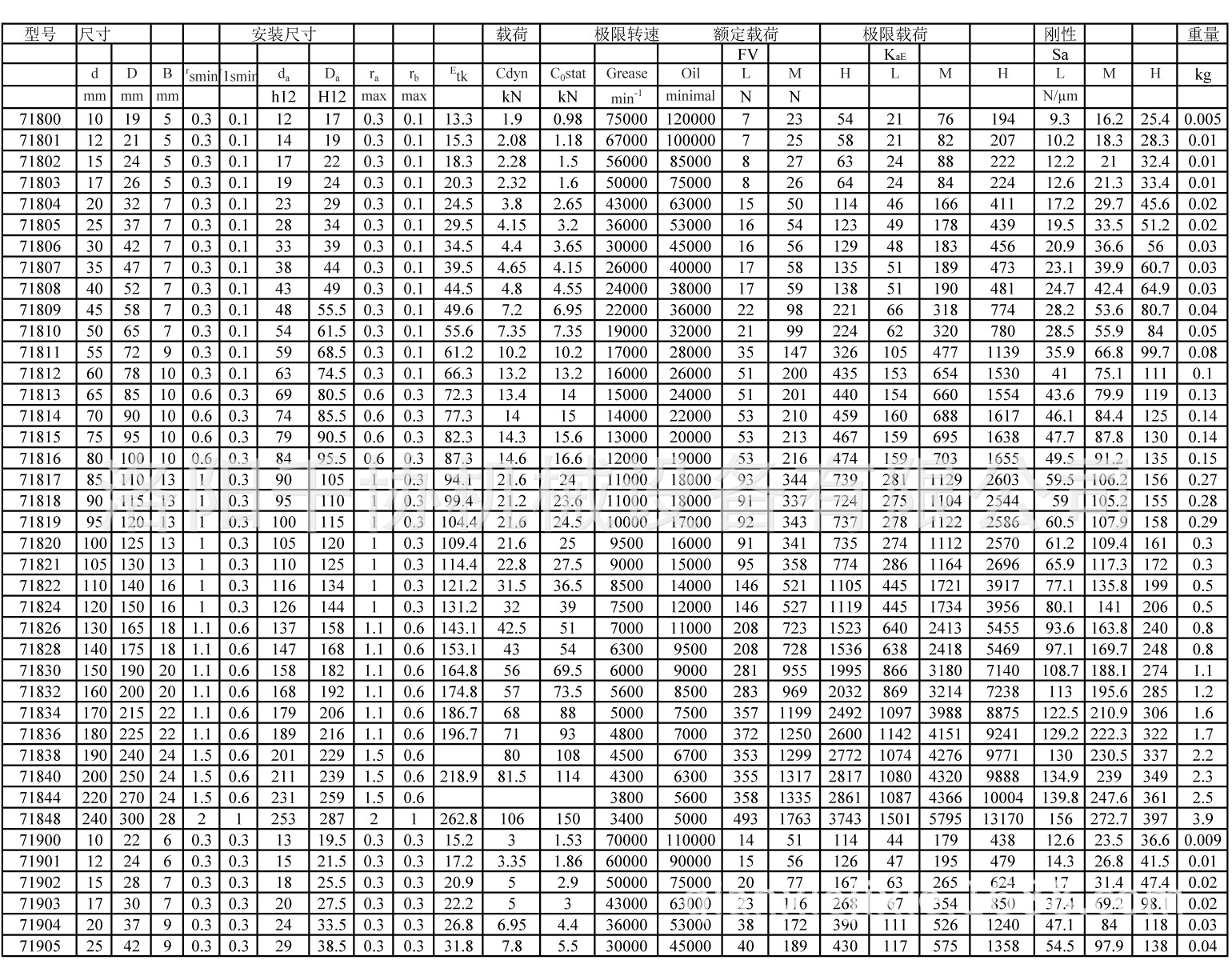

产品参数

undefined
