青岛中阳MC501 SFLD05感温电缆微电脑处理器终端处理器
一、 结构及安装尺寸
微电脑处理器和终端盒外形示意图如图 1 所示、感温线缆结构外型示意图如图 2 所示。
二、接线与调试
1. 按图 3 要求,将 24V 电源线、信号线从防水接头穿入盒体,接入相应的接线端子,感温线缆两端穿入微电脑处理器和终端盒上的防水接头,拧紧防水接头。(感温电缆白色线芯接 LV1 端子,红色线芯剪掉、蓝色线芯接 LV3)
2. 通电后,系统自检 20—30 秒后,绿灯闪亮。(频率约 1HZ)
3. 手动测试模拟故障:把双排插针 S3(在电路板顶部,如图 4)上的短路环拔下插在第1组(中间)插针上,短接后黄灯常亮,故障继电器动作,用万用表测量 Z1、CK1 端子断开,CB1、Z1 端子导通,测试后拔下短路环故障恢复。
4. 手动测试模拟火警:把双排插针 S3(在电路板顶部,如图 4)上的短路环拔下插在第 2 组插针上,短接后红灯常亮,火警继电器动作,用万用表测量 Z2 端和 CK2 端子导通,测试后拔下短路环火警恢复。
5. 如果要加温测试,可以将感温线缆距离末端 300mm 的 1m 加热,或者在感温线缆上缠绕纸张,同时点燃纸张,当温度达到动作阈值,即可产生火灾报警。测试后的感温线缆剪除后重新与终端盒连接牢固,系统复位(短接一下 S1,或重新上电)。
6. 调试完毕,盖好上部盒盖,通电运行。
7. 接线说明
(1) 终端盒接线端子如图2所示:

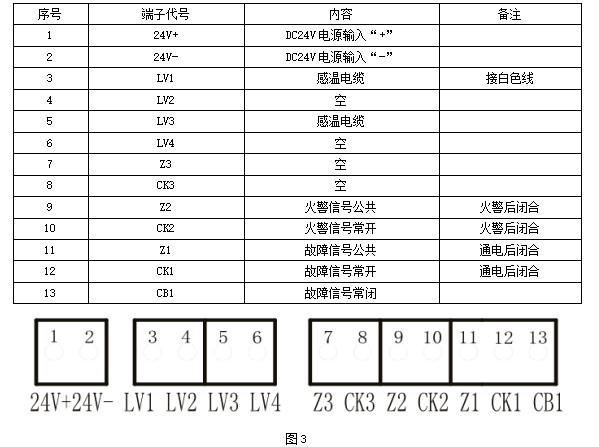

2)微电脑处理器接线端子如图 3 所示
三 、应用方法
探测器可以接入火灾报警控制系统中,应用方法如图 4 所示:
-
