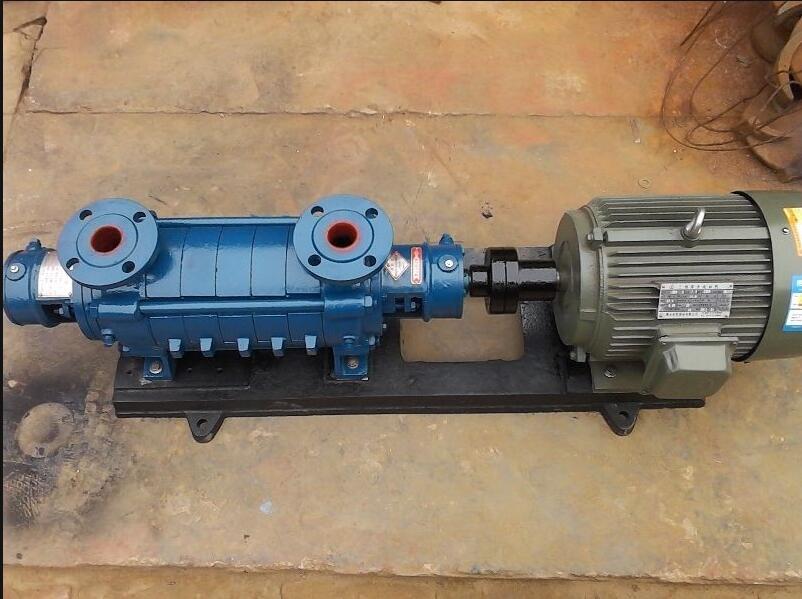

GC卧式多级锅炉给水泵 GC卧式多级离心泵 GC多级锅炉补水泵

¥ 1650.00

1台起订

产品规格

规格: 1.5GC-5*4 2.5GC-6*3 2GC-5*5

上海中球泵业有限公司

采通通 6 年资质认证实名企业

16年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

GC卧式多级锅炉给水泵 GC卧式多级离心泵 GC多级锅炉补水泵概述

GC型多级离心泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。
       GC型离心水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
        进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
        叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
        轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺进针方向旋转。
        密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
        平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。
        平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
        轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。
        轴承是用单列向心球轴承，采用钙基黄油润滑。
        填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。

GC卧式多级锅炉给水泵 GC卧式多级离心泵 GC多级锅炉补水泵型号

GC卧式多级锅炉给水泵 GC卧式多级离心泵 GC多级锅炉补水泵结构

1	轴套螺母	2	轴承盖	3	轴承	4	轴承体	5	轴承体	6	填料压盖	7	填料环	8	进水段	9	密封环	10	叶轮
11	叶段	12	回水管	13	出水段	14	科衡环	15	平衡盘	16	尾盖	17	轴套乙	18	拉紧螺栓	19	轴	30	园螺母

GC卧式多级锅炉给水泵 GC卧式多级离心泵 GC多级锅炉补水泵性能参数

级数	流量Q		总扬程 Hm	转速n r/min	功率N千瓦kw		效率%	允许吸上真空高度m	叶轮直径mm	重量Kg
级数	m³/h	L/S	总扬程 Hm	转速n r/min	轴功率	电动机功率	效率%	允许吸上真空高度m	叶轮直径mm	重量Kg
3	6	1.66	69	2920	3	4	38	6.5	136	66
4	6	1.66	92	2920	4	5.5	38	6.5	136	75
5	6	1.66	115	2920	5	7.5	38	6.5	136	84
6	6	1.66	138	2920	6	7.5	38	6.5	136	93
7	6	1.66	161	2920	7	7.5	38	6.5	136	102
8	6	1.66	184	2920	8	11	38	6.5	136	111
9	6	1.66	207	2920	9	15	38	6.5	136	120
(1¹/₂GC型离心水泵性能表)

级数	流量Q		总扬程 Hm	转速n r/min	功率N千瓦kw		效率%	允许吸上真空高度m	叶轮直径mm	重量Kg
级数	m³/h	L/S	总扬程 Hm	转速n r/min	轴功率	电动机功率	效率%	允许吸上真空高度m	叶轮直径mm	重量Kg
2	10	2.8	64	2950	4.4	7.5	39.6	5.5	166
3	10	2.8	96	2950	6.6	11	39.6	5.5	166
4	10	2.8	128	2950	8.8	15	39.6	5.5	166
5	10	2.8	160	2950	11.0	15	39.6	5.5	166
6	10	2.8	192	2950	13.2	18.5	39.6	5.5	166
7	10	2.8	224	2950	15.4	22.0	39.6	5.5	166
8	10	2.8	256	2950	17.6	30.0	39.6	5.5	166
9	10	2.8	288	2950	19.8	30.0	39.6	5.5	166
(2GC型离心水泵性能表)

级数	流量Q		总扬程 Hm	转速n r/min	功率N千瓦kw		效率%	允许吸上真空高度m	叶轮直径mm	重量Kg
级数	m³/h	L/S	总扬程 Hm	转速n r/min	轴功率	电动机功率	效率%	允许吸上真空高度m	叶轮直径mm	重量Kg
2	15	4.2	62	2950	5.8	7.5	43.7	5.2	166
2	20	5.6	54	2950	6.2	7.5	47.4	4.9	166
3	15	4.2	93	2950	8.7	15	43.7	5.2	166
3	20	5.6	81	2950	9.3	15	47.4	4.9	166
4	15	4.2	124	2950	11.6	18.5	43.7	5.2	166
4	20	5.6	108	2950	12.4	18.5	47.4	4.9	166
5	15	4.2	155	2950	14.5	22.0	43.7	5.2	166
5	20	5.6	135	2950	15.5	22.0	47.4	4.9	166
6	15	4.2	186	2950	17.4	22.0	43.7	5.2	166
6	20	5.6	162	2950	18.6	22.0	47.4	4.9	166
7	15	4.2	217	2950	20.2	30.0	43.7	5.2	166
7	20	5.6	189	2950	21.7	30.0	47.4	4.9	166
8	15	4.2	248	2950	23.2	30.0	43.7	5.2	166
8	20	5.6	216	2950	24.8

GC卧式多级锅炉给水泵 GC卧式多级离心泵 GC多级锅炉补水泵概述

故障现象	可能产生的原因	排除方法
1、水泵不吸水,压力表及真空表的指针剧烈跳动	注入水泵的水不够,水管与仪表漏水	再往泵内注入,拧紧堵塞漏气处。
2、水泵不吸水，真空表示高度真空。	底盘没打开，或已经堵塞，吸水管阻力太大，吸水高度太高。	校正或更改底阀情况。或更改吸水管,降低吸水高度。
3、压力表有压力，然而水泵仍不出水。	出水管阻力太大，旋转方向不对，叶轮堵塞。水泵转数不够	检查或缩短水管与检查电机。取下水管接头，清洗叶轮增加水泵轴的转数
4、流量低于设计要求	水泵堵塞。密封环磨损过多。转数不足。	清洗水泵及管子，更换密封环。增加水泵轴的转数
5、水泵消耗的功率过大	填料压盖太紧。填料函发热叶轮磨损。水泵供水量增加。	放松填料压盖。更换叶轮。增加出水管阻力来降低流量。
6、水泵内部声音反常水泵不上水。	流量太大，吸水管内阻力过大、在吸水处有空气渗入。所吸送液体温度过高。	增加出水管内阻力以减少流量，检查泵及水管。检查底阀，减小吸水高度，堵塞漏气处，降低吸水高度。
7、水泵震动	泵轴与电机不在同一中心线上，或泵轴承弯曲。	把水泵和电机的轴中心线对准。
8、轴承过热	没有轴，水泵与电机轴不在同一中心线上。	加油。把轴中心线对准，检查或清洗轴承体。
