I-1B不锈钢浓浆输送泵 I-1B单螺杆式输运泵  I-1B耐腐蚀耐磨螺杆浓浆泵概述


螺杆泵是一种单螺杆式输运泵，它的主要部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔中的液体向前推进一个螺距。随着螺杆的连续转动，液体以螺旋形方式从一个密封腔向另一个密封腔， 后挤出泵体。

螺杆泵是一种新型的输送液体的机械，具有简单工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质不锈耐酸钢制作，轴材料2cr13衬筒采用无毒无味的橡胶、工作温度可达100℃，可用于输送食品浆料和粘度10000泊斯卡/秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛用于食品、冶金、建筑、制药、化工等工业部门。



I-1B不锈钢浓浆输送泵 I-1B单螺杆式输运泵  I-1B耐腐蚀耐磨螺杆浓浆泵结构


1

电机

5

螺杆轴

9

空心轴

13

销帽

2

联轴器

6

橡胶套

10

填料压盖

14

直筒

3

轴承体

7

销帽

11

绕轴

15

进口

4

电机机座

8

轴承

12

三通泵体



I-1B系列单螺杆浓浆泵由电动机、联轴器、泵和底座四个部分组成（见图）

配用的动力采用Y系列三相异步电动机（六极）。

联轴器采用水泵用爪型弹性联轴器。

泵由泵壳、空心轴、万向铰接头、绕轴、螺杆、衬套。轴封装置和出料口等组成，螺杆的断面为圆形、衬套断面为椭圆形，其内表面为双螺旋面。



I-1B不锈钢浓浆输送泵 I-1B单螺杆式输运泵  I-1B耐腐蚀耐磨螺杆浓浆泵性能参数

规格

型号

理论流量
(m3/h)

流量
(m3/h)

扬程
(m)

吸程
(m)

进出口径

转速
(r/min)

配用电机
(Kw)

工作压力
(Kg/cm2)

I-1B25

2.39

1.5

50

2

25

960

1.1

5

I-1B40

5.2

3.2

80

3

40

960

2.2

8

I-1B50

8.85

5.6

80

3

50

960

3

8

I-1B65

10.6

6.5

60

3

65

960

3

6

I-1B75

18.1

12

60

3

75

960

5.5

6

I-1B100

24

16

60

3

100

960

7.5

6

I-1B125

36

25

60

3

125

960

11

6

I-1B150

38

30

60

3

150

960

15

6

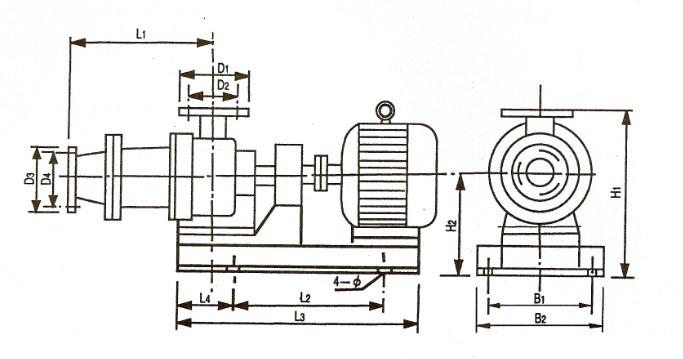

I-1B不锈钢浓浆输送泵 I-1B单螺杆式输运泵  I-1B耐腐蚀耐磨螺杆浓浆泵尺寸图


型号/口径

L1

L2

L3

L4

L5

H1

H2

B1

B2

Ø

D1

D2

D3

D4

I-1B25

250

455

620

85

45

225

140

160

190

14

115

85

115

85

I-1B40

275

515

830

215

90

282

160

220

250

14

145

110

145

110

I-1B50

370

720

950

120

55

330

200

265

300

14

160

125

160

125

I-1B65

410

720

950

120

55

330

200

265

300

14

180

145

180

145

I-1B75

450

820

1100

155

55

385

220

285

320

16

195

160

195

160

I-1B100

500

820

1200

230

115

230

410

295

330

16

215

180

215

180

I-1B125

500

820

1200

230

115

230

410

295

330

16

245

210

245

210

I-1B150

500

820

1200

230

115

230

410

295

330

16

275

245

275

245



I-1B不锈钢浓浆输送泵 I-1B单螺杆式输运泵  I-1B耐腐蚀耐磨螺杆浓浆泵故障维护

螺杆浓浆泵故障

原因

排除方法

1、浓浆泵启动困难

1、料液未充满泵腔，摩擦阻力较大。

2、填料压盖压得过紧，轴与填料之间有摩擦力矩过大。

1、用管子钳搬动联轴器泵主轴3～6转。

调 整填料压盖。

2、浓浆泵启动后不出料液

1、有大量空气吸入；

2、电动机转向不对；

3、料液粘度过大。

1、检查吸入口液位是否太低，吸入管是否漏气；

调 接电动机的任意两相进线；

  稀释料液。

3、浓浆泵有圈套的振动或噪音

1、电动机与泵轴不同心；

2、泵内吸入空气或料液混有大量空气。

1、重新调整同轴度；

2、检查料液位，设法排除吸入液中的空气。

4、浓浆泵运行过程中，流量显著下降

1 衬套磨损，间隙增大。

2  转速降低。

3、万向联轴节或绕轴损坏传动失效；

4、吸入管路浸入液体深度不够，有空气进入泵内。

1、更换衬套，必要时换螺杆；

2、检查电源和电机；

3、停机检修，更换轴联轴节或绕轴；

4、减小吸入高度，增加浸入深度，拔除吸入料液中空气。

5、浓浆泵电动机超载

1、扬程超过泵的扬程式过多；

2、料液粘度太大。

3、电压太低。

1、尽量减小管路水头损失，或更换高扬程泵。

2、稀释料液；

3、检查原因，提高电压至规定值。

6、浓浆泵轴封填料处大量漏液

1  压盖过松；

2、填料磨损；

3、进出口位置相反。

1、调整压盖；

2、更换填料；

3、以中间法兰口为吸入口。


使用范围


① .制糖厂的糖蜜、糖汁、蔗渣、甜菜的输送

② .罐头厂的、食品厂的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各种维生素液、麦芽糖、番茄酱、果酱、蛋黄酱、冰淇淋等的装料和输送；

③ .酿造酒厂的酒类饮料、香料、发酵液的投料配料，压滤机装料粮食废渣的输送；

④ .鱼类加工厂的鱼肝油、鱼油、鱼松、鱼渣的输送；

⑤ .果品加工厂糖汁、果汁的输送，柑桔、水果的捣烂，填料机的加料等；

⑥ .肉类加工厂、屠宰物；油脂、肉油榨取、装箱、废液的输送；

⑦ .制药厂：各种维生素液、药液、乳剂的加料运输，悬浮液、盐水、盐污泥、药渣等输送；

⑧ .化学工业：酸、碱液的输送，各种悬浮液、油脂、胶液、各种化学染料、油漆、各种粘合剂、软膏、浆料的投料、配料和输送、尤其是一般离心泵无法输送的各种高粘度物料、或带固体颗粒和物料本泵都能输送；

⑨ .印刷油墨的配料输送；

⑩ .造纸厂的纸浆、墨液的输送；

⑪ .石油化工厂的油类产品，油脂、废液污泥的输送；

⑫ .建筑行业输送灰浆、石灰乳、砂浆、水泥浆等；

⑬ .可用着并泵抽水、饲料加工过程中的输送及装投类；

⑭ .广泛用于工业和生活的污水、污泥处理，污水中通常含有许多悬浮物有一定腐蚀性的粘度，往往含有固体颗粒，固而使用浓浆泵输送是合适的；

⑮ .矿井排污水、污泥。
此外在钢铁工业、造船工业、陶瓷工业、制革工业水厂都能使用。



感谢您的访问，上海中球泵业诚心期待与您的合作

品牌 上海中球
型号 I-1B
类型 螺杆泵
材质 不锈钢
驱动方式 电动
流量 0-10
性能 耐腐蚀
输送介质 污水泵、杂质泵
泵轴位置 卧式
叶轮数目 单级
扬程 0-120
转速 960
吸入口径 0-150
排出口径 0-150
效率 65
输出流量 0-10
重量 0-500
电压 380
功率 0-11kw
