利达华信广播模块利达华信LD6804ED输出模块
一，主要技术指标:
类型：输出模块
指示灯：模块动作一红色长亮线路故障一黄色长亮模块正常一绿色闪亮
工作电压：DC 24V (DC 18V一26V)
电源总线:二总线:DC 14V一24V
工作电流：电源总线: <15mA(静态) <40mA(动作) 二总线< 0.5mA
输出信号参数：<60W/120V音频信号
工作环境温度：-10℃一45℃
工作环境相对湿度：小于等于95RH（40 t 2℃）
安装方式：配合本公司LD60(N)底座安装使用，采用插拔式结构。安装方便
外形尺寸： 长100mm x宽40mm x高67mm
重量： 0.095Kg t 0.01 Kg
利达华信广播模块利达华信LD6804ED输出模块
二，布线要求:
二总线:宜选用截面积)1.0m m“的阻燃RVS铜芯双绞线。连接导线的长度应以总导线电阻<50 n为限，否则应考虑增大导线的截面积，或加装总线中继器(不宜采用平行线)。
DC 24V电源总线:宜选用截面积)1.5mm“的耐火BV铜芯电线电缆。电源线总压降<3V，否则应考虑增大导线截面积。
广播音频线:宜选用截面积)1.0m m“的阻燃RVS铜芯双绞线。
利达华信广播模块利达华信LD6804ED输出模块
三，接线端子示意图：

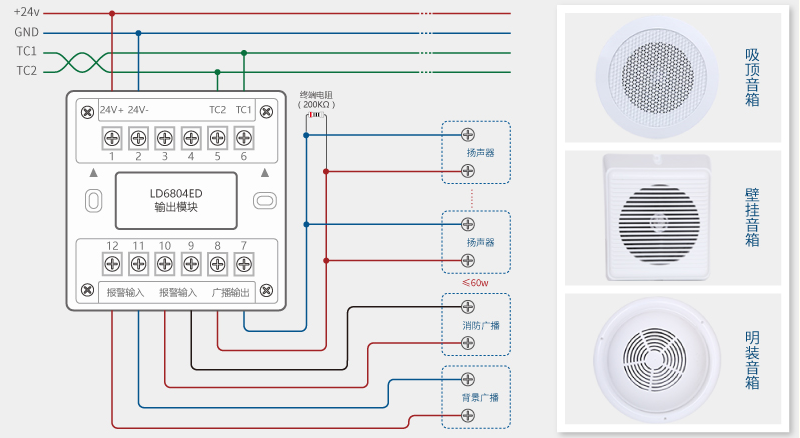

四，利达华信LD6804EN广播输出模块接线图：
五，端子说明;
