产品规格
规格: YJZQ
| 产品名称：外螺纹带焊接管高压液压球阀产品型号：YJZQ公称口径：DN6~65公称压力：31.5Mpa |
产品详情

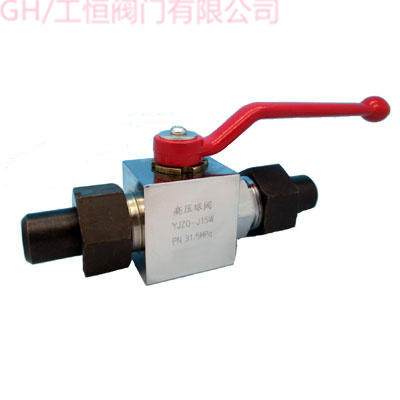

外螺纹带焊接管高压液压球阀YJZQ适用于液压系统和化工系统的各种管路上，作启闭用。
公称压力：PN31.5MPa
试验压力：PS48MPa
工作压力：31.5MPa
工作温度：-20~+80.C (注：如需高温球阀订货时请说明）
适用介质：液压油.水.乙二醇.其它混合液体
主要外形连接尺寸
| 型号（DN） | M | 尺寸（mm） | ||||||
| L | L1 | ΦD | SW1 | S | H | L0 | ||
| YJZQ-J6W | M16×1.5 | 121 | 40 | 10 | 9 | 21 | 65 | 120 |
| YJZQ-J8W | M22×1.5 | 133 | 40 | 14 | 9 | 27 | 70 | 120 |
| YJZQ-J10W | M24×1.5 | 154 | 43 | 18 | 9 | 30 | 70 | 140 |
| YJZQ-J15W | M30×1.5 | 166 | 48 | 22 | 9 | 36 | 78 | 140 |
| YJZQ-J20W | M36×2 | 174 | 60 | 28 | 11 | 41 | 90 | 160 |
| YJZQ-J25W | M42×2 | 212 | 64 | 34 | 14 | 50 | 100 | 185 |
| YJZQ-J32W | M52×2 | 230 | 76 | 42 | 14 | 60 | 120 | 185 |
| YJZQ-H40W | M64×2 | 250 | 84 | 50 | 17 | 74 | 140 | 280 |
| YJZQ-H50W | M72×2 | 294 | 108 | 64 | 17 | 82 | 150 | 280 |
| YJZQ-H65W | M85×3 | 356 | 130 | 76 | 19 | 96 | 178 | 320 |
产品结构尺寸图
