工恒 PZ973H/F/Y型铸钢对夹式电动刀型闸阀(刀闸阀)PN10～PN16 厂家生产

¥ 1860.00

1件起订

产品规格

规格: PZ973F PZ973H PZ973Y

工恒阀门（上海）有限公司

采通通 6 年资质认证实名企业

8年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

产品名称：	PZ973H/F/Y型铸钢对夹式电动刀型闸阀(刀闸阀)PN10～PN16
产品型号：	PZ973H、PZ973F、PZ973Y
公称口径：	50～800（mm）
公称压力：	1.0～1.6（MPa）

产品详情

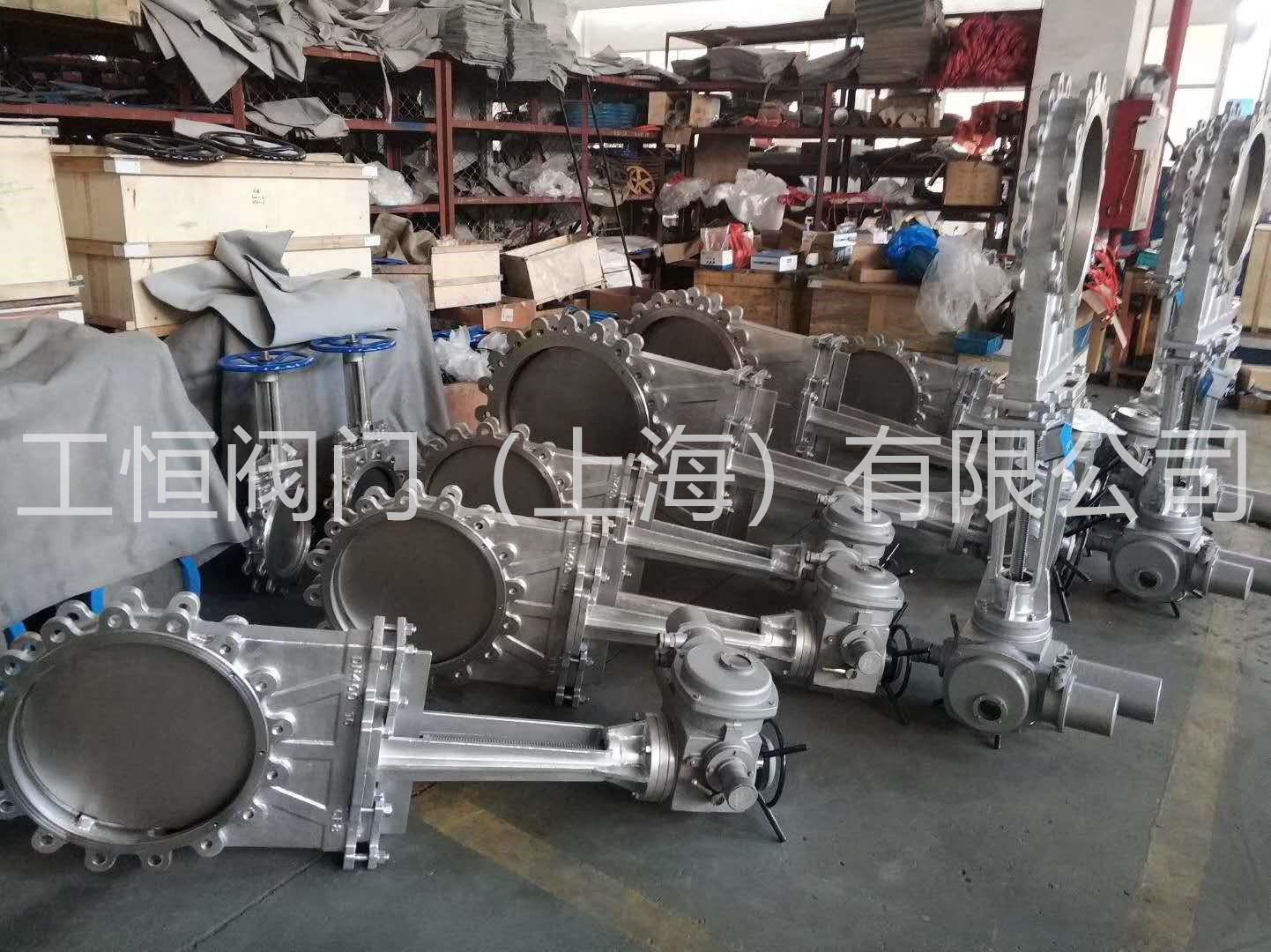

PZ973H/F/Y型铸钢对夹式电动刀型闸阀驱动方式为电动驱动,连接方式为对夹式连接,闸板为明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10～16，阀体材料为碳素钢（PZ973H-10C～16C）、不锈钢（PZ973F-10P～16P PZ973Y-10P～16P），具有排渣功能的的闸阀。超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50～DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。

产品性能参数：

PZ973H/F/Y型铸钢对夹式电动刀型闸阀性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
PZ973H-10C	10～16	1.0～1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P

产品零部件材料：

PZ973H/F/Y型铸钢对夹式电动刀型闸阀零部件材料
型号	材料
	阀体	阀杆	密封面	填料
PZ973H-10C	WCB	2Cr13	硬质合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨环
PZ973H-16C
PZ973F-10P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P	CF8 (304)	0Cr18Ni9 (304)
PZ973Y-16P

产品外形结构尺寸：

PZ973H/F/Y-10C型铸钢对夹式电动刀型闸阀(刀闸阀)外形结构尺寸(mm)
DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	365	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	530
500	127	670	620	585	1200	20×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2000	24×M30	680

PZ973H/F/Y-16C型铸钢对夹式电动刀型闸阀(刀闸阀)外形结构尺寸(mm)
DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680

产品外形结构尺寸图：

电动闸阀安装及调试方法:

1.电动闸阀可安装在水平管路或垂直管路上，单双闸板闸阀应安装在水平管路上，且手轮应位于阀门上方，不允许朝下安装。闸阀介质流动方向不受限制。
2.电动闸阀通常采用法兰连接，特殊场合也有用焊接连接的。
3.对于大口径及高压的闸阀，启闭力矩较大。为了减小启闭力矩，可采用安装旁通阀的办法。旁通阀安装在主闸阀外部，它的进出口与主闸阀的两侧练练连接，并联联通。主闸阀开启前应先开通旁通阀，进入阀后，使主闸阀闸板前后的压力差减小，从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4.电动闸阀是截断阀，密封性能不及截止阀。闸阀主要"职责"是"断流"，以及以小的阻力："续流"。它不宜用作调节介质的流量和压力，如长期用于调节，密封面易被介质冲刷磨损，影响密封性能。
5.电动闸阀的介质温度、压力，对使用的可靠性应引起注意。在高温、高压时，由于温度的变化可能使闸板锲死，同时因各处介质温度不均匀，易产生不密封现象。锲式但闸板阀尤为明显。
6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

注：本公司是上海专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

http://www.shghv.com

http://www.cvavle.com

http://www.sughv.com

http://www.shsfm.com

http://www.aabo.cn

品牌 GH/工恒

型号 PZ973H/F/Y

连接形式法兰

主体材料碳钢

公称通径 50～800（mm）

适用介质纸浆、污水、煤浆、灰渣水泥混合物

密封形式硬密封型
