产品规格
规格: Z941H-25P
品牌 : | GH/工恒 | 型号 : | Z941W-25P |
连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
公称通径 : | DN15-DN1000 | 适用介质 : | 水 蒸汽 |
密封形式 : | 硬密封型 | 标准 : | 国标 |
外形 : | 大型 | 流动方向 : | 单向 |
驱动方式 : | 电动 | 零部件及配件 : | 配件 |
用途 : | 截止 | 压力环境 : | 常压 |
工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品详情

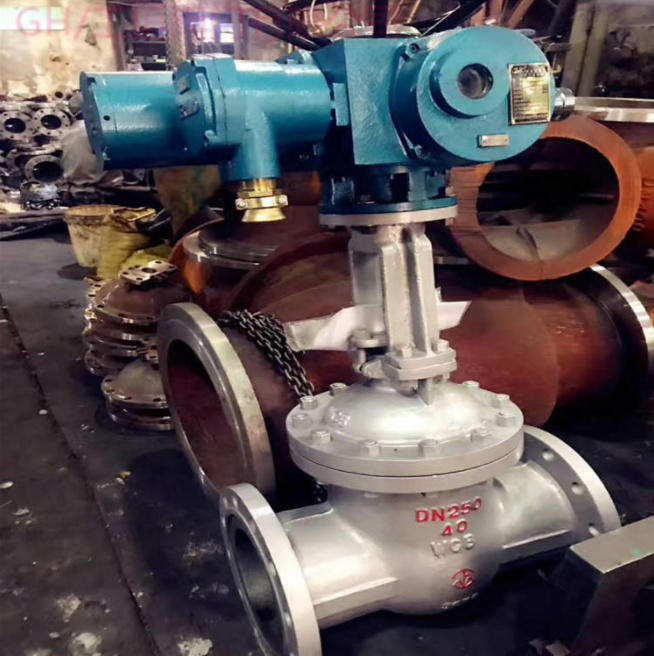

一、Z941H电动法兰闸阀产品概述：
Z941H电动铸钢闸阀，电动楔式闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
二、电动法兰闸阀产品特点：
1、闸阀是截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。四、电动法兰闸阀设计规范：
设计与制造
GB/T12234
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB79
检验与试验
JB/T9092
材 料
碳钢
GB/T12229
不锈钢
GB/T12230
五、电动法兰闸阀执行器特点：
1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（2）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的 性气体混合物。（详见GB3836.1）
六、电动法兰闸阀零件材料：阀体、阀盖
阀板
阀座
阀杆
填料
适用介质
适用温度(≤℃)
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCr5MO
ZGlCr5M0+ Stellite12
1Crl8Ni9+ Stellite6
25Cr2M01VA
柔性石墨
水、油品、蒸汽
550
ZGlCrl8Ni9Ti
Crl了Ni2
1Crl8Ni9+ Stellite6
1Crl8Ni9Ti
PTFE
硝酸类、碱类
200
ZG00Crl7Nil4M02
316L+ Stellite12
316L+Stel1ite6
316L
PTFE
尿素、甲铵液、磷酸
200
七、电动法兰闸阀性能规范：
公称压力(MPa)
试验压力(MPa)
壳体
密封(液)
密封(气)
上密封
1.6
2.4
1.76
0.6
1.76
2.5
3.8
2.75
0.6
2.75
4.0
6.0
4.4
0.6
4.4
6.4
9.6
7.04
0.6
7.04
10.0
15.0
11.0
0.6
11.0
16.0
24.0
17.6
0.6
17.6
八、电动法兰闸阀外形尺寸：
公称通径DN | 主要外形尺寸及连接尺寸（mm） | |||||||
L | D | D1 | D2 | b | f | z-Φd | H | |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 595 |
50 | 250 | 160 | 115 | 100 | 16 | 3 | 4-Φ18 | 653 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 665 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 725 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 787 |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 806 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | 955 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ23 | 1105 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 1343 |
300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1516 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Φ25 | 1678 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Φ30 | 1849 |
450 | 650 | 640 | 585 | 545 | 38 | 4 | 20-Φ30 | 1937 |
500 | 700 | 705 | 650 | 608 | 42 | 4 | 20-Φ34 | 2234 |
600 | 800 | 840 | 770 | 718 | 46 | 5 | 20-Φ41 | 2432 |
700 | 900 | 910 | 840 | 788 | 48 | 5 | 24-Φ41 | 2489 |
800 | 1000 | 1020 | 950 | 898 | 50 | 5 | 24-Φ41 | 2643 |
900 | 1100 | 1125 | 1050 | 998 | 52 | 5 | 28-Φ41 | 2945 |
1000 | 1200 | 1255 | 1170 | 1110 | 54 | 5 | 28-Φ42 | 3083 |
1200 | 1350 | 1485 | 1390 | 1325 | 56 | 5 | 32-Φ48 | 3382 |
1400 | 1500 | 1685 | 1590 | 1525 | 58 | 5 | 36-Φ48 | 3718 |
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取 数据。.
