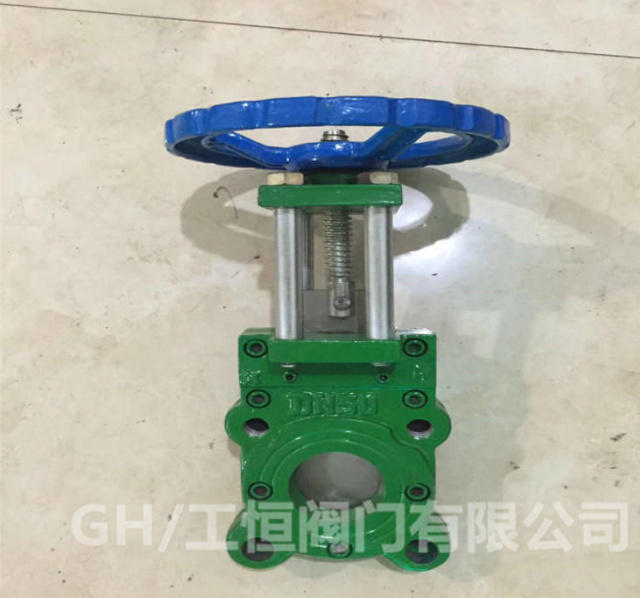

工恒 Z73X型手动浆液阀、铸铁刀闸阀厂家生产

¥ 1350.00

1件起订

产品规格

规格: Z73X

工恒阀门（上海）有限公司

采通通 7 年资质认证实名企业

8年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

产品名称：	Z73X型手动浆液阀、铸铁刀闸阀
产品型号：	Z73X
公称口径：	50～1000
公称压力：	0.6～1.0

产品详情

Z73X型手动浆液阀、铸铁刀闸阀适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装，适用温度：-10～80℃ 。

产品特点

1、结构简单：轻便、密封性能好。
2、操作方式：手轮、电动、电液动、气动。

主要性能规范

Z73X型手动浆液阀、铸铁刀闸阀主要性能规范
公称压力	0.6	1.0
壳体试验	0.9	1.5
密封试验	0.66	1.1
工作温度	≤80℃	≤80℃
适用介质	煤浆、水

产品外形结构尺寸

Z73X型手动浆液阀、铸铁刀闸阀外形结构尺寸(mm)
公称压力（MPa）	DN	L	D	D1	D0	H	N-M
0.6MPa	50	40	125	100	180	295	4-M16
	65	40	145	120	180	305	4-M16
	80	50	160	135	220	330	4-M16
	100	50	180	155	220	380	4-M16
	125	50	210	185	240	415	4-M16
	150	60	240	210	280	490	4-M20
	200	60	295	265	280	550	4-M20
	250	70	350	320	360	693	8-M20
	300	70	400	368	400	769	8-M20
	350	80	460	429	400	895	10-M20
	400	80	515	482	500	1004	10-M22
	450	90	565	532	500	1110	14-M22
	500	100	620	585	600	1210	14-M22
	600	100	725	685	700	1460	14-M27
	700	100	940	800	800	4680	16-M27
	800	120	950	905	800	1910	16-M27
	900	120	1050	1005	800	2130	20-M30
	1000	160	1160	1115	900	2380	20-M30
1.0MPa	50	40	125	100	180	295	4-M16
	65	40	145	120	180	305	4-M16
	80	50	160	135	220	330	4-M16
	100	50	180	155	220	380	4-M16
	125	50	210	185	240	415	4-M16
	150	60	240	210	280	490	4-M20
	200	60	295	265	280	550	4-M20
	250	70	350	320	360	693	8-M20
	300	80	400	368	400	769	8-M20
	350	90	460	429	400	895	10-M20
	400	120	515	482	500	1004	10-M22
	450	120	565	532	500	1110	14-M22
	500	130	620	585	600	1210	14-M22
	600	140	725	685	700	1460	14-M27
	700	140	940	800	800	4680	16-M27
	800	150	950	905	800	1910	16-M27
	900	150	1050	1005	800	2130	20-M30
	1000	200	1160	1115	900	2380	20-M30

产品外形结构尺寸图

刀型闸阀的安装注意事项

1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

注：本公司是上海专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

http://www.shghv.com

http://www.cvavle.com

http://www.sughv.com

http://www.shsfm.com

http://www.aabo.cn

品牌 GH/工恒

型号 Z73X

连接形式法兰

主体材料铸铁

公称通径 50～1000

适用介质糖浆、纸浆、泥浆、污水、煤浆等

密封形式软密封型
