鄂泉YG立式管道油泵,立式离心油泵,防爆型立式管道泵

¥3880.00

1-2台

¥3680.00

≥3台

产品规格

可售数量： 1600台

上海鄂泉泵业有限公司

采通通 6 年资质认证实名企业

14年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

一、YG型管道油泵产品概述：
YG管道油泵是采用ISG离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有节能、噪音低、性能可靠等优点，符合新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造，通过国家机械工业部管道泵产品统检合格。
二、YG立式管道油泵特点：
1、YG型油泵为立式结构，进出口口径相同，且位于同上，可象阀门一样安装于管路之中，外形紧凑美观、占地面积小、建筑投入低，如加上防护罩则可置于户外使用。
2、叶直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
三、YG型管道油泵主要用途：
1.YG型立式管道油泵，供输送汽油、、柴油等石油产品，被输送介质温度为-20℃ ~ +120℃。
2.该油泵主要使用在管路增压，远距离输送汽油、、柴油、航空油等油类，也可输送其它无腐蚀性的液体。适用于油库、油站、化工、矿山、石化、企事业单位等。

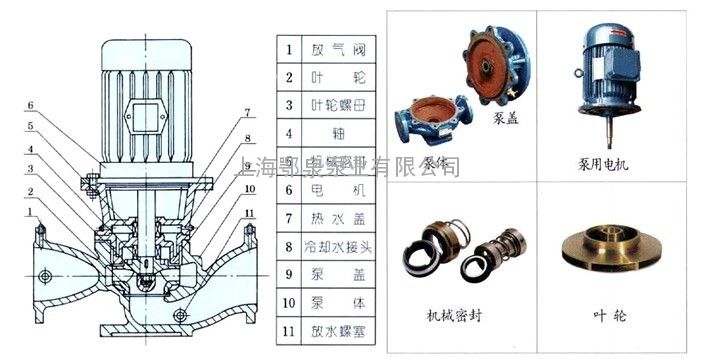

四、立式离心油泵结构图：

五、YG型管道油泵工作条件：
1.吸入压力<1.0 Mpa，或泵系统最高工作压力<1．6 MPa，即泵吸入口压力+泵扬程<1．6 MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa应在订货时另行提.。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40 ℃，相对湿度<95％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。
六、立式离心油泵性能参数：

型号	流量Q		扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
型号	(m3/h)	(L/S)	扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
15-80	1.5	0.42	8	34	2800	0.18	2.3	17
20-110	2.5	0.69	15	34	2800	0.37	2.3	25
20-160	2.5	0.69	32	25	2900	0.75	2.3	29
25-110	4	1.11	15	42	2900	0.55	2.3	26
25-1254	4	1.11	20	36	2900	0.75	2.3	28
25-125A	3.6	1.0	16	35	2900	0.55	2.3	27
25-160	4	1.11	32	32	2900	1.5	2.3	39
25-160A	3.7	1.03	28	31	2900	1.1	2.3	34
32-100	4.5	12.5	12.5	44	2900	0.55	2.0	27
32-100(I)	6.3	1.75	12.5	54	2900	0.75	2.0	32
32-125	5	1.39	20	44	2900	0.75	2.3	28
32-125A	4.5	1.25	16	43	2900	0.55	2.3	28
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2.0	38
32-160(I)	6.3	1.75	32	40	2900	2.2	2.0	47
32-200	4.5	12.5	50	32	2900	3	2.0	55
32-200(I)	6.3	1.75	50	33	2900	4	2.0	43
32-200A	4	1.11	44	40	2900	2.2	2.0	74
40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
40-125	6.3	1.75	20	46	2900	1.1	2.3	34
40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
40-160	6.3	1.75	32	40	2900	2.2	2.3	47
40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
40-200	6.3	1.75	50	33	2900	4	2.3	74
40-200A	5.9	1.64	44	31	2900	3	2.3	62
40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
40-250	6.3	1.75	80	28	2900	7.5	2.3	105
40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
40-250B	5.5	1.53	60	27	2900	4	2.3	77
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3	34
40-100(I)A	11	3.05	10	60	2900	0.75	2.3	32
40-125(I)	12.5	347	20	58	2900	1.5	2.3	38
40-125(I)A	11	3.05	16	57	2900	1.1	2.3	33

型号	流量Q		扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
型号	(m3/h)	(L/S)	扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
40-160(I)	12.5	3.47	32	52	2900	3	2.3	56
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3	47
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3	43
40-200(I)	12.5	3.47	50	46	2900	5.5	2.3	85
40-200(I)A	11.7	3.25	44	45	2900	4	2.3	75
40-200(I)B	10.6	2.94	36	44	2900	3	2.3	63
40-250(I)	12.5	3.47	80	38	2900	11	2.3	145
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3	95
40-250(I)B	10.8	3.0	60	37	2900	5.5	2.3	94
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3	88
50-100	12.5	3.47	12.5	62	2900	1.1	2.3	36
50-100A	11	3.05	10	60	2900	0.75	2.3	35
50-125	12.5	3.47	20	58	2900	1.5	2.3	43
50-125A	11	3.05	16	57	2900	1.1	2.3	38
50-160	12.5	3.47	32	52	2900	3	2.3	5, 9
50-160A	11.7	3.25	28	51	2900	2.2	2.3	51
50-160B	10.4	2.89	22	50	2900	1.5	2.3	47
50-200	12.5	3.47	50	46	2900	5.5	2.3	101
50-200A	11.7	3.25	44	45	2900	4	2.3	80
50-200B	10.6	2.94	36	44	2900	3	2.3	68
50-250	12.5	3.47	80	38	2900	11	2.3	160
50-250A	11.6	3.22	70	38	2900	7.5	2.3	115
50-250B	10.8	3.0	60	37	2900	5.5	2.3	114
50-250C	10.0	2.78	52	36	2900	5.5	2.3	108
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5	41
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5	36
50-125(I)	25	6.94	20	68	2900	3	2.5	56
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5	48
50-160(I)	25	6.94	32	63	2900	4	2.5	72
50-160(I)A	23.4	6.5	28	62	2900	3	2.5	71
50-160(I)B	21.6	6.0	24	58	2900	2.2	2.5	59
50-200(I)	25	6.94	50	58	2900	7.5	2.5	108
50-200(I)A	23.5	6.53	44	57	2900	5.5	2.5	107
50-200(I)B	21.8	6.06	38	55	2900	4	2.5	100
50-250(I)	25	6.94	80	50	2900	15	2.5	175

型号	流量Q		扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
型号	(m3/h)	(L/S)	扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
50-250（I）A	23.4	6.5	70	50	2900	11	2.5	165
50-250（I）B	21.6	6.0	60	49	2900	7.5	2.5	165
50-315（I）	25	6.94	125	40	2900	30	2.5	310
50-315（I）A	23.7	6.58	113	40	2900	22	2.5	245
50-315（I）B	22.5	6.25	101	39	2900	18.5	2.5	215
50-315（I）C	20.6	5.72	85	38	2900	15	2.5	195
65-100	25	6.94	12.5	69	2900	1.5	2.5	46
65-100A	22.3	6.19	10	67	2900	1.1	2.5	41
65-125	25	6.94	20	68	2900	3	2.5	58
65-125A	22.3	6.19	16	66	2900	2.2	2.5	49
65-160	25	6.94	32	63	2900	4	2.5	75
65-160A	23.4	6.5	28	62	2900	3	2.5	75
65-160B	21.6	6.0	24	58	2900	2.2	2.5	63
65-200	25	6.94	50	58	2900	7.5	2.5	107
65-200A	23.5	6.53	44	57	2900	5.5	2.5	107
65-200B	21.8	6.06	38	55	2900	4	2.5	100
65-250	25	6.94	80	50	2900	15	2.5	180
65-250A	23.4	6.5	70	50	2900	11	2.5	170
65-250B	21.6	6.0	60	49	2900	7.5	2.5	170
65-315	25	6.94	125	40	2900	30	2.5	320
65-315A	23.7	6.58	113	40	2900	22	2.5	255
65-315B	22.5	6.25	101	39	2900	18.5	2.5	225
65-315C	20.6	5.72	85	38	2900	15	2.5	205
65-100（I）	50	13.9	12.5	73	2900	3	3.0	63
65-100（I）A	44.7	12.4	10	72	2900	2.2	3.0	53
65-125（I）	50	13.9	20	72.5	2900	5.5	3.0	99
65-125（I）A	45	12.5	16	71	2900	4	3.0	78
65-160（I）	50	13.9	32	71	2900	7.5	3.0	103
65-160（I）A	46.7	13.0	28	70	2900	5.5	3.0	103
65-160（I）B	43.3	12.0	24	69	2900	4	3.0	97
65-200（I）	50	13.9	50	67	2900	15	3.0	176
65-200（I）A	47	13.1	44	66	2900	11	3.0	166
65-200（I）B	43.5	12.1	38	65	2900	7.5	3.0	114
65-250（I）	50	13.9	80	59	2900	22	3.0	235
65-250（I）A	46.7	13.0	70	59	2900	18.5	3.0	205

型号	流量Q		扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
型号	(m3/h)	(L/S)	扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH） r	重量（kg）
80-250（I）	100	27.8	80	69	2900	37	4.0	330
80-250（I）A	93.5	26.0	70	68	2900	30	4.0	315
80-250（I）B	87	24.2	60	66	2900	22	4.0	315
80-315（I）	100	27.8	125	66	2900	75	4.0	675
80-315（I）A	95	26.4	113	66	2900	55	4.0	535
80-315（I）B	90	25	101	65	2900	45	4.0	420
80-315（I）C	82	22.8	85	63	2900	37	4.0	36
100-100	100	27.8	12.5	76	2900	5.5	4.5	113
100-100A	89	47	10	74	2900	4	4.5	91
100-125	100	27.8	20	76	2900	11	4.5	169
100-125A	89	24.7	16	74	2900	7.5	4.5	118
100-160	100	27.8	32	76	2900	15	4.5	191
100-160A	93.5	26.0	28	74	2900	11	4.5	181
100-160B	86.6	24.1	24	72	2900	7.5	4.5	181
100-200	100	27.8	50	74	2900	22	4.0	245
100-200A	93.5	26.0	44	73	2900	18.5	4.0	215
100-200B	87	24.2	38	71	2900	15	4.0	193
100-250	100	27.8	80	69	2900	37	4.0	345
100-250A	93.5	26.0	70	68	2900	30	4.0	330
100-250B	87	24.2	60	66	2900	22	4.0	330
100-315	100	27.8	125	66	2900	75	4.0	689
100-315A	95	26.4	113	66	2900	55	4.0	549
100-315B	90	25	101	65	2900	45	4.0	439
100-315C	82	22.8	85	63	2900	37	4.0	385
100-100（I）	160	44.4	12.5	73	2900	11	4.5	115
100-125（I）	160	44.4	20	74	2900	15	4.5	168
100-125（I）A	140	39	17	72	2900	11	4.5	168
100-160（I）	160	44.4	32	79	2900	22	5.6	210
100-160（I）A	140	39	28	76	2900	18.5	5.0	210
100-200（I）	160	44.4	50	79	2900	37	5.2	402
100-200（I）A	140	39	45	74	2900	30	4.5	395
100-200（I）B	100	27.8	40	72	2900	22	4.5	360
100-250（I）	160	44. 4	80	77	2900	55	4.8	560
100-250（I）A	140	39	72	72	2900	45	4.5	420
100-250（I）B	100	27.8	65	70	2900	37	4.5	400

型号	流量Q		扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH) r	重量（kg）
型号	(m3/h)	(L/S)	扬程 (m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH) r	重量（kg）
100-350	100	27.8	153.6	57	2900	90	4.0	950
100-350A	87	24.2	142	75	2900	75	4.0	830
100-350B	82	22.8	135	75	2900	55	4.0	600
125-100	160	44.4	12.5	82	2900	11	4.0	180
125-100A	143	39.7	10	77	2900	7.5	4.0	125
125-125	160	44.4	20	80	2900	15	4.0	220
125-125A	143	39.7	16	77	2900	11	4.0	210
125-160	160	4.4	32	78	2900	22	4.0	265
125-160A	150	41.7	28	76	2900	18.5	4.0	230
125-160B	138	38.3	24	73	2900	15	4.0	215
125-200	160	44.4	50	77	2900	37	5.5	395
125-200A	150	41.7	44	76	2900	30	5.5	380
125-200B	138	38.3	37.5	75	2900	22	5.5	320
125-250	160	44.4	80	75	2900	55	5.5	580
125-250A	150	41.7	70	74	2900	45	5.5	490
125-250B	138	38.3	60	73	2900	37	5.5	430
125-315	160	44.7	125	70	2900	90	5.5	790
125-315A	150	41.7	110	70	2900	75	5.5	710
125-315B	143	39.7	100	69	2900	75	5.5	705
125-315C	134	37.2	88	67	2900	55	5.5	585
150-125	160	44.4	24	76	2900	11	4.0	210
150-125A	150	41.7	16	77	2900	7.5	4.0	130
150-160	160	44.4	32	75	2900	22	4.0	270
150-160A	150	41.7	28	76	2900	18.5	4.0	230
150-160B	140	39	24	73	2900	15	4.0	220
150-200	200	55.6	12.5	78	1450	15	3.0	265
150-200A	176	49.7	10	76	1450	11	3.0	244
150-200B	140	39	38	75	1450	22	4.0	275
150-250	200	55.6	20	79	1450	18.5	3.0	300
150-250A	184.4	51.2	17	78	1450	15	3.0	262
150-250B	167	46.4	14	76	1450	11	3.0	241
150-315	20	55.6	32	78	1450	30	2.5	410
150-315A	187	51.9	28	77	1450	22	3.5	335
150-315B	173	48.1	24	76	1450	18.5	3.5	315
150-350	160	44.4	150	80	2900	110	5.5	970

七、防爆型立式管道泵故障分析及排除方法：

故障现象	可能产生的原因	排除方法
1、水泵不出水	a.进出口阀门未打开，进出管路阻塞，叶轮流道阻塞。 b.电机运行方向不对，电机缺相转速很慢。 c.吸入管漏气。 d.泵没灌满液体，泵腔内有空气。 e.进口供水不足，吸程过高，底阀漏水。 f.管路阻力过大，泵选型不当。	a.检查，去除阻塞物。 b.调整电机方向，紧固电机接线。 c.拧紧各密封面，排除空气。 d.打开泵上盖或打开排气阀，排尽空气。 e.停机检查、调整（并网自来水管和带吸程使用易出现此现象。） f.减少管路弯道，重新选泵。
2、水泵流量不足	a.先按1.原因检查。 b.管道、泵叶轮流道部分阻塞，水垢沉积、阀门开度不足。 c.电压偏低。 d.叶轮磨损。	a.先按1.排除。 b.去除阻塞物，重新调整阀门开度。 c.稳压。 d.更换叶轮。
3、功率过大	a.超过额定流量使用。 b.吸程过高。 c.泵轴承磨损。	a.调节流量，关小出口阀门。 b.降低吸程。 c.更换轴承。
4、杂音振动	a.管路支撑不稳。 b.液体混有气体。 c.产生汽蚀。 d.轴承损坏。 e.电机超载发热动行。	a.稳固管路。 b.提高吸入压力、排气。 c.降低真空度。 d.更换轴承。 e.调整按5。
5、电机发热	a.流量过大，超载运行。 b.碰擦。 c.电机轴承损坏。 d.电压不足。	a.关小出口阀。 b.检查排除。 c.更换轴承。 d.稳压。
6、水泵漏水	a.机械密封磨损。 b.泵体有砂孔或破裂。 c.密封面不平整。 d.安装螺栓松懈。	a.更换。 b.焊补或更换。 c.修整。 d.紧固。

八、YG型立式管道油泵启动与停车：
YG型立式管道油泵起动前准备：
1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。
3、检查各部位是否正常。
4、用于盘动泵以使润滑液进入机械密封端面。
5、高温型应先进行预热，升温速度50℃/小时，以保证各部受热均匀。
YG型立式管道油泵起动：
1、全开进口阀门。
2、关闭吐出管路阀门。
3、起动电机，观察泵运行是否正常。
4、调节出口阀开度至所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转；如用户在泵出口处没有装流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调整好的出口阀门开启大小与管道工况有关。
5、检查轴封泄漏情况，正常时机械密封泄漏应<3滴/分。
6、检查电机，轴承处温度≤70℃。
停车：
1、高温型先降温，降温速度<10℃/分，把温度降低到80℃以下，才能停车。
2、关闭吐出管路阀门。
3、停止电机。
4、关闭进口阀门。
5、如长期停车，应将泵内液体放尽。
九、YG管道油泵的维修：
1、运行中的维护：
(1)进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
(2)定时检查电机电流值，不得超过电机额定电流。
(3)泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
2、机械密封维护
(1)机械密封润滑应清洁无固体颗粒。
(2)严禁机械密封在干磨情况下工作。
(3)起动前应先盘动泵(电机)几圈，以免突然起动造成石墨环断裂损坏。
(4)密封泄漏量允许3滴/分。否则应检查。
