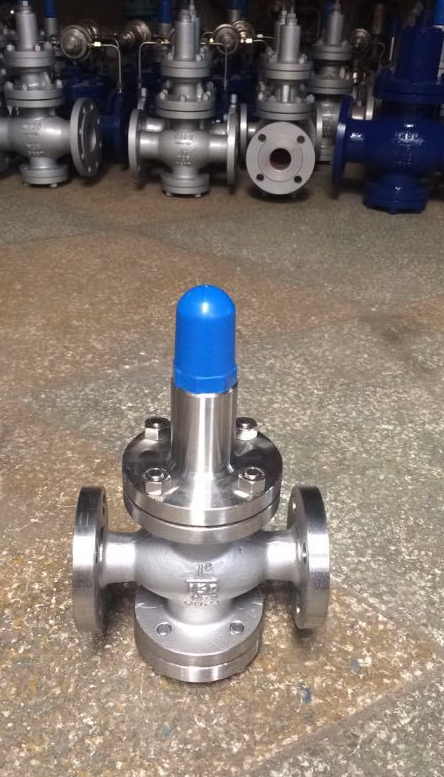

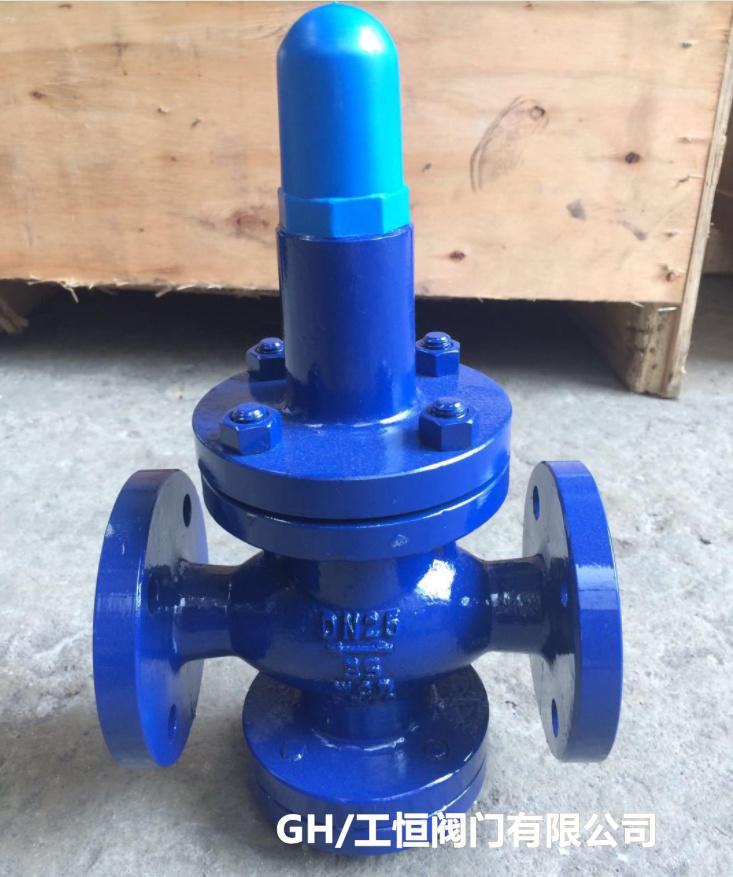

工恒Y42X/F-40P压缩空气不锈钢弹簧薄膜活塞式水用法兰减压阀DN15-200 厂家直销

¥ 3800.00

1件起订

产品规格

规格: Y42X/F-40P

工恒阀门（上海）有限公司

采通通 8 年实名企业

9年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

Y42X不锈钢减压阀介质适用水，腐蚀性液体，空气主要以液体为主的液体减压阀

Y42X不锈钢水用减压阀是一种弹簧直接作用薄膜式减压阀的压力调节阀。该不锈钢减压阀是通过Y416X弹簧膜片式减压改良而成。液体减压阀是通过调节进口压力到某一需要的出口压力，并依靠介质本身的，使出口压力自动保持稳定的阀门。减压阀的工作原理可以理解为入口压力+出口压力=弹簧力，通过控制减压阀内截流口的开度大小来控制出口处的压力，开度越小，液体通过截流口的液阻越小，压力损失越小，出口压力越大，反之则出口压力越小由此达到减压的目的。

技术参数公称压力：1．6～6．4MPa公称通径：20～40 rTlm

适用介质：空气或腐蚀·眭液
适用温度：0～90℃
法兰标准：GB／T17241．6 GB／T91 13
试验标准：GB／T1 3927 APl 598

Y42X不锈钢减压阀主要零部件：

零件名称	材料
阀体、上盖、上盖	CF8，304不锈钢
调节弹簧	硅锰钢
活塞	不锈钢
缸套	不锈钢

Y42X不锈钢减压阀概述：
42X型弹簧活塞式减压阀适用于工作温度0~90C的水、空气和非腐蚀液体管路上。在高层建筑的冷热水供水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工程造价。该产品比原膜片式提高寿命3倍以上。

Y42X型直接作用弹簧薄膜式减压阀主要技术参数和性能指标：

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

Y42X型直接作用弹簧薄膜式减压阀主要零部件：

零件名称	零件材料
阀体阀盖底盖	CF8
阀座	CF8
阀瓣	CF8
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

Y42X型直接作用弹簧薄膜式减压阀流量系数：

100

125

150

200

250

300

350

400

500

2.5

6.5

100

140

250

400

570

780

1020

1500

Y42X型直接作用弹簧薄膜式减压阀外形尺寸（1.0-2.5）：

公称通径DN	外形尺寸
公称通径DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465
