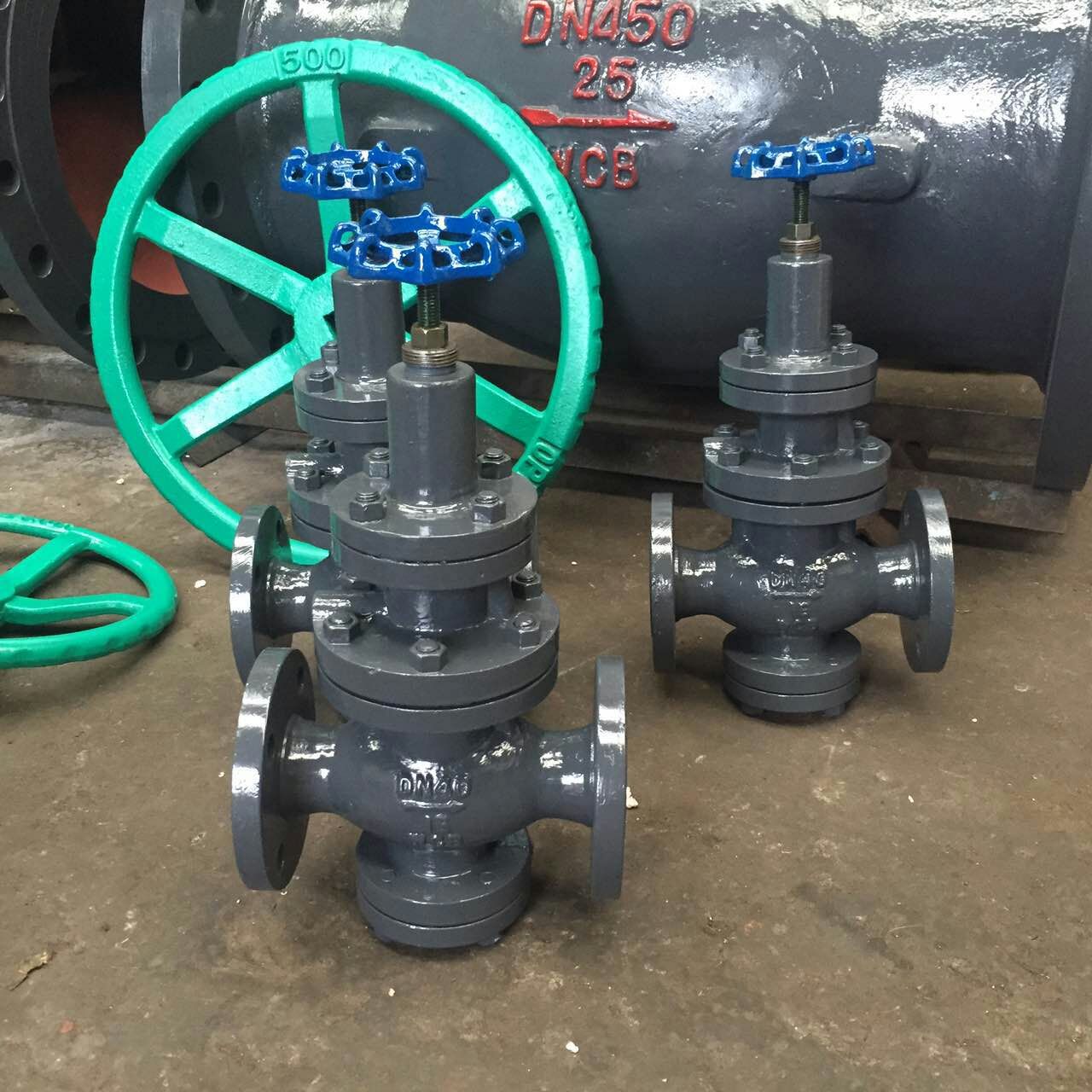

上欧减压阀系列-Y42X带手轮水减压阀

¥ 2800.00

1件起订

产品规格

可售数量： 4826件

上欧阀门有限公司

采通通 8 年实名企业

10年

经营年限

浙江温州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

【简单介绍】

带手轮水减压阀Y42X带手轮方便调节下游管道压力，可以顺时针和逆时针调节，这样就不用在用人工帮手去调节减压阀，手轮是阀门的一个零部件，用于开关阀门，或调节阀门的开关程度。阀门手轮的规格依照阀门的型号而定，通常分为伞形手轮和平行手轮两种

【详细说明】

带手轮水减压阀Y42X 手轮控制水减压阀水减压阀手轮控制手动减压阀手动操作减压阀减压阀

手轮操作水减压阀超方便调压减压阀减压阀带手轮手轮+减压阀手轮+水减压阀水减压阀

带手轮水减压阀Y42X 产品说明

Y42X属于直接作用弹簧活塞式减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。来水减压阀的本身没有自带压力表，就应该在阀前阀后安装压力表。如果介质中含有杂质，也许会堵塞阀孔，在自来水用减压阀进口前应安装过滤器，为了不影响减压阀的使用效果，同时也要考虑到安装维护的方便，自来水减压阀一般安装在水平管道上就好。

Y42X给水减压阀设置方式的确定应遵循下列原则：

1 主干管减压应采用并联减压方式；
2 分层支管减压，可采用单阀减压方式；
3 进、出口压力之比大于3：1时，宜采用串联减压方式；
4 减压阀气蚀校核不合格时，应采用串联减压方式；
5 超高层建筑，宜设置中间转输水箱进行垂向分区，分区内可采用串联减压、并联减压、单阀减压等减压方式。
6 减压分区的垂向距离：采用上位进水方式的不宜大于24m，要求安静的区域不宜大于18m；采用下位进水的不宜大于18m；采用中位进水的，可依据进水具体位置，介于18m~24m之间。

Y42X单套减压阀组应由下列组件组成（沿水流方向）：
1 进口端压力表；
2 前检修阀；
3 管道过滤器（减压阀自带过滤网的可不设）；
4 减压阀；
5 可曲挠橡胶接头（螺纹连接时采用活接头。减压阀自带伸缩法兰时可不设）；
6 后检修阀（用于入户支管减压时可不设）；
7 出口端压力表。
减压阀组前、后管段上的压力表分别显示进、出口压力，尤其出口压力表，以观察减压阀的减压效果，判断故障。对于减压阀本身自带压力表的，可不另设；前、后检修阀用于减压阀组件维修时切断两端水源之用；管道过滤器设置在减压阀之前，用于拦截水流中的杂质，减少减压阀的故障，提高运行可靠性；设置可曲挠橡胶软接头或伸缩接，是为了便于减压阀组的拆卸和装配；由于阀后压力比阀前压力低，橡胶软接头一般设置在减压阀之后。

减压阀与阀组组件及管道的连接方式应符合下列要求：
1 减压阀公称尺寸小于DN50时，宜采用螺纹连接；
2 减压阀公称尺寸大于或等于DN50时，宜采用法兰连接。
与普通阀门一样，减压阀阀组各组件之间连接，及阀组与两端给水管道的连接，当减压阀公称尺寸小于DN50时，宜采用螺纹连接；当减压阀公称尺寸大于或等于DN50时，宜采用法兰连接。这是指通常情况。本规程附录A中也列有公称尺寸等于DN50的减压阀为螺纹连接。设计人员可根据产品和工程具体情况选择连接方式。

Y42X减压阀在给水系统中的布置应遵循下列原则：
1 当采用上位进水方式，减压阀有可能产生气蚀时，可改为中位进水或下位进水方式；
2 对于有安静要求的区域，可采用中、下位进水方式；
3 减压阀组内的压力表应垂直布置，过滤器的排污口应向下布置。
4 减压阀的安装方向，宜保证减压阀的阀瓣运动为垂直方向。
上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水用减压阀,蒸汽减压阀上位进水方式，出口压力较低，在减压差较大时，容易产生气蚀，经校核后，气蚀余度较小或可能产生气蚀的，可采用降低减压阀安装高度的方法，提高出口压力，避免气蚀发生，常规方法是改为中位进水或低位进水方式。减压阀的运行噪音与减压阀的气蚀余度有关，气蚀余度越小，运行噪音越大，对于有安静要求的区域，采用中、低位进水方式，可有效提高减压阀的气蚀余度。

Y42X手轮介绍

Y42X阀门手轮是阀门的一个零部件，用于开关阀门，或调节阀门的开关程度。阀门手轮的规格依照阀门的型号而定，通常分为伞形手轮和平行手轮两种。阀门手轮的大小一般不超过阀门的总长。阀门手轮正确安全的操作方法阀门手轮为阀门的必备装置，掌握阀门手轮的正确操作方法更有利于延长阀门的使用寿命。阀门手轮的正确操作方法操作前应检查阀门是处于关闭还是开启状态，通常情况下，阀门手轮顺时针旋转为阀门关闭方向，逆时针旋转为阀门开启方向，根据旋转方向对阀门进行启闭操作。为了阀门更好的密封，阀门阀芯和阀座之间接触处通常采用弹性橡胶材料制作。所以开启阀门时应当用力平稳，以免用力过猛，造成阀门密封面或阀门手轮损坏。阀门手轮的大小是按照正常人设计的，所以规定阀门手轮直径小于320mm的，只允许一个人操作，大于或等于320mm的阀门手轮可以允许两个人操作或借助F扳手等工具启闭阀门。但是隔膜阀非金属阀门是严禁使用杠杆等工具启闭阀门，以免造成阀门提前损坏。闸阀和截止阀之类的阀门，关闭或开启到头时要回转1/4~1/2圈，使螺纹更好密合，以免拧得过紧损坏阀门。设有旁通阀的阀门，上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀如：蝶阀、闸阀、截止阀等阀门。开启时应先开启旁通阀以平衡进出口压差，减小开启时的力矩，方便顺利开启阀门。还有一个zui后重要的一点：就是关闭阀门选用F扳手的时候，一定要根据阀门大小选定不同的F扳手，尤其是防滑性的zui好，以免出现跌滑摔伤事故。开启蒸汽阀门前必须先将管道预热，排出凝结水。开启时要缓慢，以免产生水锤现象，损坏阀门和设备。下面小编就为您详细解读阀门手轮尺寸规格。

伞形阀门手轮

伞形阀门手轮结构示意图

1、伞形阀门手轮规格尺寸详解

伞形阀门手轮规格尺寸

2、平形阀门手轮规格尺寸详解

平形阀门手轮规格尺寸

平形阀门手轮结构示意图

Y42X性能指标

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
zui高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

*：壳体试验不包括膜片、阀盖

Y42X零部件材质

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

Y42X流量系数

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

Y42X安装尺寸

公称通径DN	外形尺寸
公称通径DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

Y42X安装

Y42X减压阀安装方向决定其阀瓣运动方向，尽量使减压阀阀瓣启闭运动为垂向。可减小密封圈磨损，减少弹簧和感应膜片的受力偏差，延长减压阀的使用寿命。阀瓣运动方向与水流方向垂直的减压阀宜水平安装，阀瓣运动方向与水流方向平行的减压阀宜垂直安装，阀瓣运动方向与水流方向成“Y”型结构的减压阀，可按照Y型的角度，宜取阀瓣运动方向与垂直方向较近的方向为安装方向。对于比例式减压阀的安装，还应注意其呼吸孔不应向上，不能被尘埃堵塞。
自来水减压阀安装使用方便简单易于动手操作，自来水减压阀不管水平或者竖直安装都可以，不影响减动压和静压的效果，自来水减压阀采用黄铜镀镍材质，能够更好的是减压阀在环境中使用寿命更长久，耐腐蚀性更强，内部工作原理为弹簧力调节，达到出口压力口的开启大小，稳定在所调节的范围内，不锈钢材质保证了用水的安全性；有标准的压力表接口，可以直观根据压力表数值进行有效调节，从而达自来水减压阀能够提高用水效果，选择上海申弘阀门家用自来水减压阀，提供一年质保。

2.用途：新型可调式减压阀安装在城市单向供水管道上，能将较高的阀门上游(进口)压力减至符合使用要求的下游(出口)压力，无论上游压力和流量如何变化，调定好的下游压力都保持恒定不变。
3.结构：组成新型可调式减压阀由主阀、压力反馈系统、控制管路组成。主阀由阀体、膜片座、阀盖、膜片、阀杆、阀板等主要零件组成。压力反馈系统由导阀总成及控制管路组成。控制管路由闸阀、过滤器、压力表、管路附件组成。
4.技术参数：a、公称压力：1.0MPab、出口压力：PN1.0MPa调节范围0.1MPa—0.8MPac、适用介质：原水、清水d、介质温度：0℃—80℃
5.特点：
a、新型可调式减压阀可连续调节，减压、稳压效果好。通过先导阀形成独立的压力反馈系统，并利用液压原理进行控制，出口压力不受进口压力及流量变化的影响，即可减动压，又可减静压。
b、操作维护方便，只需调节先导阀上的调节螺栓，就能获得精确、稳定的出口压力，内部关键零件均采用优质材料，无需维护。
c、口径大，为目前国内zui大的减压阀门。
d、阀体采用流线型的宽体设计，过流容积大，阻力损失较小。
e、可取代中间水池，减少水池用地面积，避免水质二次污染。

Y42X高层建筑消防给水系统的消火栓管网，喷洒的维护管理，为了防止阀后压力超高压发生事故，所以在自来水减压阀的出口端4米处应安装安全泄压阀，以防万一，安装前必须注意阀体上的箭头方向，箭头指向为介质流动的方向，不能装反，否则减压阀会失效引起不必要的事故。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备；也可在通常的冷热水管网中，起减压稳压作用。同时特别适用于低、中压一般气体管路。本产品调压、稳压动作平稳，适用于水、空气和非腐蚀性液体介质的管路。
自来水减压阀在吸取了国外同类产品优点的基础上适当加大了膜片面积，提高了灵敏度。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户自来水管减压使用。与本产品相关的产品还有蒸汽减压阀，可以点击蒸汽减压阀查看。
