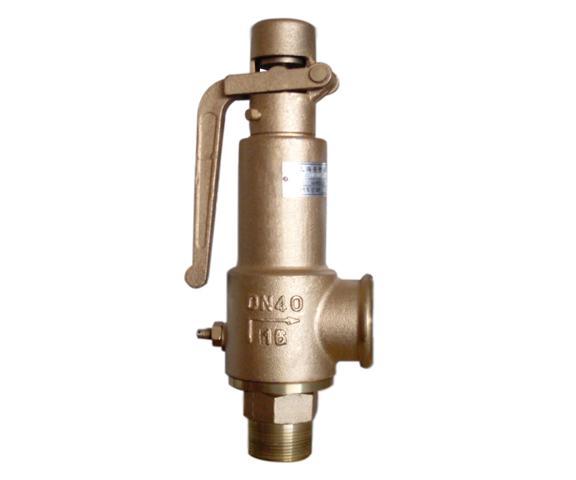

上欧 A28T带扳手黄铜安全阀

¥4728.00

1-4件

¥4678.00

≥5件

产品规格

规格: DN15～DN25

上欧阀门有限公司

采通通 8 年实名企业

10年

经营年限

浙江温州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

【简单介绍】

品牌	浙江上欧阀门

A28T带扳手黄铜安全阀是一种用于及非易燃易爆气体或液体介质的管道及容器等设备作为超压保护的Z终安全保护装置也叫额定压力，是指安全阀阀瓣在运行条件下开始升起时的进口压力，在该压力下，开始有可测量的开启高度，介质呈可由视觉或听觉干支的连续排放状态。

【详细说明】

A28T带扳手黄铜安全阀产品用途

A28H-16T带扳手弹簧全启式螺纹黄铜安全阀是一种用于及非易燃易爆气体或液体介质的管道及容器等设备作为超压保护的zui终安全保护装置，该类型安全阀采用弹簧直接载荷式，螺纹连接，阀盖封闭式结构，带提升扳手。
产品特点

1、全启式结构，排量大

2、螺纹连接，安装方便

3、体积小，经济实用
4、带提升扳手，方便定时检查整定压力

执行标准

设计规范：GB/T 12243

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：GB/T 12242

产品标识：GB/T 12220

供货规范：JB/T 7928

A28T带扳手黄铜安全阀术语

A28H-16T

公称压力：表示安全阀在常温状态下的zui高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。安全阀是按公称压力标准进行设计制造的。
开启压力：也叫额定压力，是指安全阀阀瓣在运行条件下开始升起时的进口压力，在该压力下，开始有可测量的开启高度，介质呈可由视觉或听觉干支的连续排放状态。
排放压力：阀瓣达到规定开启高度时的进口压力。排放压力的上限需服从国家有关标准或规范的要求。
超过压力：排放压力与开启压力之差，通常用开启压力的百分数来表示。
回座压力：排放后阀瓣重新与阀座接触，即开启高度变为零时的进口压力。
启闭压差：开启压力与回座压力之差，通常用回座压力与开启压力的百分比表示，只有当开启压力很低时采用二者压力差来表示。
背压力：安全阀出口处的压力。
额定排放压力：标准规定排放压力的上限值。
密封试验压力：进行密封试验的进口压力，在该压力下测量通过关闭件密封面的泄漏率。
开启高度：阀瓣离开关闭位置的实际升程。
流道面积：指阀瓣进口端到关闭件密封面间流道的zui小截面积，用来计算无任何阻力影响时的理论排量。
流道直径：对应用于流道面积的直径。
帘面积：当阀瓣在阀座上方时，在其密封面之间形成的圆柱面形或圆锥面形通道面积。
排放面积：阀门排放时流体通道的zui小截面积。对于全启示安全阀，排放面积等于流道面积；对于微启式安全阀，排放面积等于帘面积。
理论排量：是流道截面积与安全阀流道面积相等的理想喷管的计算排量。
排量系数：实际排量与理论排量的比值。
额定排量系数：排量系数与减低系数（取0.9）的乘积。
额定排量：指实际排量中允许作为安全阀适用基准的那一部分。
当量计算排量：指压力、温度、介质性质等条件与额定排量的适用条件相同时，安全阀的计算排量。
频跳：安全阀阀瓣迅速异常地来回运动，在运动中阀瓣接触阀座。
颤振：安全阀阀瓣迅速异常地来回运动，在运动中阀瓣不接触阀座。

A28T带扳手黄铜安全阀开启压力的调整

①安全阀出厂前，应逐台调整其开启压力到用户要求的整定值。若用户提出弹簧工作压力级，则按一般应按压力级的下限值调整出厂。
②使用者在将安全阀安装到被保护设备上之前或者在安装之前，必须在安装现场重新进行调整，以确保安全阀的整定压力值符合要求。
③在铭牌注明的弹簧工作压力级范围内，通过旋转调整螺杆改变弹簧压缩量，即可对开启压力进行调节。
④在旋转调整螺杆之前，应使阀进口压力降低到开启压力的 90%以下，以防止旋转调整螺杆时阀瓣被带动旋转，以致损伤密封面。
⑤为保证开启压力值准确，应使调整时的介质条件，如介质种类、温度等尽可能接近实际运行条件。介质种类改变，特别是当介质聚积态不同时（例如从液相变为气相），开启压力常有所变化。工作温度升高时，开启压力一般有所降低。故在常温下调整而用于高温时，常温下的整定压力值应略高于要求的开启压力值。高到什么程度与阀门结构和材质选用都有关系，应以制造厂的说明为根据。
⑥常规安全阀用于固定附加背压的场合，当在检验后调整开启压力时（此时背压为大气压），其整定值应为要求的开启压力值减去附加背压值。

黄铜安全阀整定压力等级

公称压力（MPa）	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6

【A28H带扳手弹簧全启式螺纹黄铜安全阀性能参数】

型号		A28H-16T
口径范围		DN15～DN25
适用温度		≤150°C
适用介质		水、蒸汽、油品
材料	1、阀体	黄铜
	2、阀座	黄铜
	3、调节圈	黄铜
	4、阀瓣	黄铜
	5、弹簧	50CrVa
	6、阀杆	黄铜
	7、调整螺杆	黄铜
	8、保护罩	黄铜
	密封面材料	堆焊D507合金

主要外形连接尺寸

公称通径	尺寸（mm）
DN（mm）	do	R	L	L1	G	H
15	10	1/2"	30	50	1/2"	155
20	12	3/4”	38	59	3/4"	177
25	15	1“	42	67	1"	202

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属安全阀选型，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
