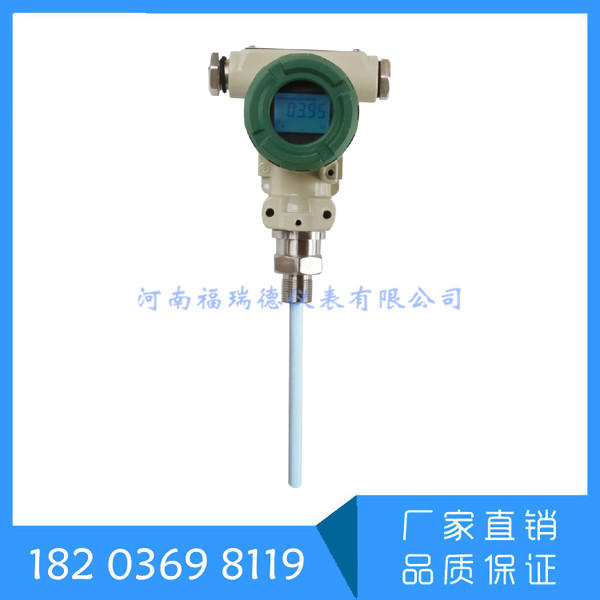

一、产品概述

    电容式智能液位计是一种可以用于液体、油类、界面和测量的液位（物位）变送器。无可动部件，可靠性大大提高，它不受水蒸汽，灰尘或冷凝的影响，具有长期运行稳定可靠，

灵敏度高，线性度好，耐高温、耐高压等优点。智能液位计为两线制（回路供电）4～20mADC测量信号,易于调校，无线传输，485传输等。可广泛用于石油、化工、冶金、电力、造纸、制药

等各个领域。

    智能液位计作为本质安全型产品符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4-2010《爆炸性气体环境用电气设备第4部分：本质安全型“i”》的有

关要求，防爆标志为：ExibIICT6 Ga。

二、产品特点

   ■无任何可动部件，测量范围10P-5000P

   ■可直接输入电容值标定，无需加载液体

   ■具有任意两点标定功能

   ■输出信号可定制4-20毫安，0-5V，RS485，开关量，无线输出等

   ■结构简单，无任何可动或弹性元部件，因此可靠性极高，维护量极少。

   ■多种信号输出，方便不同系统配置。

   ■适用于高温高压容器的物位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。

   ■特别适用于酸、碱等强腐蚀性液体的测量。

   ■完善的过流、过压、电源极性保护。

   ■无线型液位计具有无线远传功能。

   ■可以测量任何介质。

三、技术参数

   ●检测范围: 0.1～30m

   ●电容测量范围: 10PF～5000PF

   ●精 度: 0.5 级、1 级

   ●承压范围: -0.1MPa～32MPa

   ●探极耐温: -50～250℃

   ●环境温度: -40～85℃

   ●储存温度: -55℃～+125℃

   ●输出信号: 4～20mA 、4～20mA 叠加 HART 通讯、485 通讯等

   ●无线输出型液位计通信距离小于200米，供电电压4.2-36V（可选电池供电）

   ●供电电压: 15～36V DC

   ●液位计材质: 316 不锈钢、1Gr18Ni19Ti 或聚四氟乙烯

   ●长期稳定性: ≤0.1%FS/ 年，

   ●温度漂移: ≤0.01%FS/ ℃（在0～70 ℃范围内）

   ●防爆等级: ExibIICT6

   ●防护等级: IP67

   ●本安参数：Ui：28VIi:93mAPi:0.65WCi:0.28ufLi:1.5mH

四、产品结构

    电容式液位测控仪由于使用场合及参数的不同其结构会有所差异，但总体来看，其主要结构大致可分为两大部分，即传感器部分与变送器部分。如图所示：

图中A所示为传感器，直接探入容器设备或测量表筒的被测介质中。  电容式系列液位测控仪一般由

传感器、变送器以及其它辅助设备组成，其典型应用是利用连通器原理将待测设备中介质引入测量表筒，而传感器位于测量表筒的中心位置，液体的流入或界面的变化引起传感器内电极与

测量表筒内壁之间的介电常数发生变化，从而引起电容量的变化。此时，由传感器将此电容量的变化采集并送之变送器，再由送器转换成4－20mA信号输出，则此时被测出的测量筒内的介

质高度就是设备内介质的高度，从而实现对设备内介质的测量。

图中B、C所示分别为液位测控仪的气相和液相连接法兰，用于设备法兰对接，引出设备内的液体与压力到测量筒。

    图中D所示为液位测控仪测量表筒，可与传感器电极之间形成电容。

    图中E所示为排污法兰，可定期将液位测控仪内污物对外排放，保持液位测控仪测量表筒内清洁干净，避免传感器粘附污物。

    图中F 所示为变送器，是电容量到标准电流信号的转换装置，是整个液位测控仪的中枢部分，其主要作用是接受传感器送出的液位变换引起的电容变化增量，然后经过转换输出

4－20mADC标准电流信号。本变送器采用军品集成器件，功耗低、耐高温、可靠性强、符合本质安全要求，整体特殊防腐，外壳密封，可用在防爆、防腐工矿环境。

    注：变送器与测量表筒之间有段密封部分，由数个密封件组成，能确保被测介质与传感器接触但不会向外渗漏，造成危害。此段是重要的密封部分，未经厂家同意请勿擅自拆动，

以免引发事故。
