上欧通风蝶阀 D941W电动调节通风蝶阀

¥3941.00

1-4件

¥3891.00

≥5件

产品规格

可售数量： 2546件

上欧阀门有限公司

采通通 8 年实名企业

10年

经营年限

浙江温州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

【简单介绍】

D941W电动通风调节蝶阀可以多工位安装，不受介质流向影响用途本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

【详细说明】

电动通风蝶阀通风专用蝶阀 D941W通风蝶阀电动通风调节蝶阀

D941W电动通风调节蝶阀产品说明

电动通风调节蝶阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。电动通风蝶阀产品1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便 2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响电动通风蝶阀用途本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。电动通风蝶阀结构特点本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

D941W电动通风调节蝶阀用途及特点　　

本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

D941W电动通风调节蝶阀其主要特点为：

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操力矩小，操作方便，省力灵巧。

　　3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

D941W电动通风调节蝶阀采用标准

　　设计标准:GB/T12238-2008 JB/T8692-1998

　　法兰连接尺寸:GB/T9115.1-2000

　　结构长度 h:GB/T12221-1989

　　压力试验:GB/T13927-1992;JB/T9092-199

D941W电动通风调节蝶阀主要技术参数

公称通径	DN（mm）	500-2000
公称压力	PN（MPa）	0.05	0.25	0.6
试验压力Ps（MPa）	强度试验	0.075	0.375	0.9
试验压力Ps（MPa）	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

D941W电动通风调节蝶阀主要零件的材质

阀体	铸钢、不锈钢、铬镶钼铣钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍银钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬钼钍钢
填料	氟塑料、柔性石墨

D941W电动通风调节蝶阀型号、规格

类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B（K）	ZDLW-6B（K）G	ZDRW-6B（K）	ZDRW-6B（K）G
规格	DN600～2000		DN50～1000

技术参数和性能指标

蝶阀调节机构主要技术参数

公称通径 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6
介质温度 ℃	常温：-20～200（铸铁）；-40～250（铸钢）；中温-40～450（铸不锈钢）
额定转角 °	0～70
流量特性	-20～150
环境温度 ℃	近似等百分比
接管法兰	按JB78-59 对夹式法兰连接
阀体材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀板材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610R角行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	动作时间 S/90°	zui大转角	技术参数
361RSA-02	20	8.5	90°	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.（信号线用屏蔽线）开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

3610L直行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	速度 mm/s	zui大行程 mm	技术参数
361LSC-99	10000	2.0	100	电源：220±10%Va.c.50Hz控制信号：1-5V d.c. 4-20mA d.c.（信号线用屏蔽线）开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4

额定流量系数Kv

转角		10°	20°	30°	40°	50°	60°	70°
公称通径 mm	50	1.9	7.5	17	30	46	64	85
	80	6.7	15	30	55	92	140	220
	100	10	23	46	85	140	220	340
	125	16	35	70	130	220	340	530
	150	20	50	100	190	320	490	770
	200	40	90	180	340	570	870	1360
	250	60	140	290	530	900	1380	2130
	300	90	200	410	760	1280	1960	3060
	350	130	280	550	1040	1750	2660	4160
	400	160	370	730	1340	2300	4400	5450
	450	200	470	930	1700	2900	3480	6900
	500	250	570	1140	2120	3560	5430	8500
	600	360	820	1630	3050	5140	7840	12200
	700	500	1120	2200	4160	7000	10600	16600
	800	650	1450	2900	5400	9100	13800	21700
	900	810	1839	3726	6885	11583	17658	27540
	1000	1000	2270	4600	8500	14300	21800	34000

性能指标

项目	指标值
基本误差%	±2.5
回差%	2.0
死区%	3.0
始终点偏差%	±2.5
额定行程偏差%	+2.5
允许泄漏量1/h	2×10-2×阀额定容量

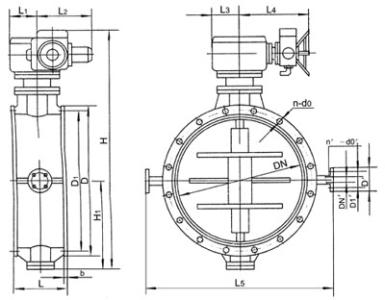

ZDLW DN600～1000 外形尺寸 m

公称通径	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30

D941W电动通风调节蝶阀主要零件材料及使用温度范围

零件名称	材料	温度范围℃
阀体、阀板	HT200	-20℃～200℃
	35	-40℃～450℃
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40℃～550℃

订货须知：

一、①D941W电动通风调节蝶阀产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的电动调节通风蝶阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击蝶阀查看。
