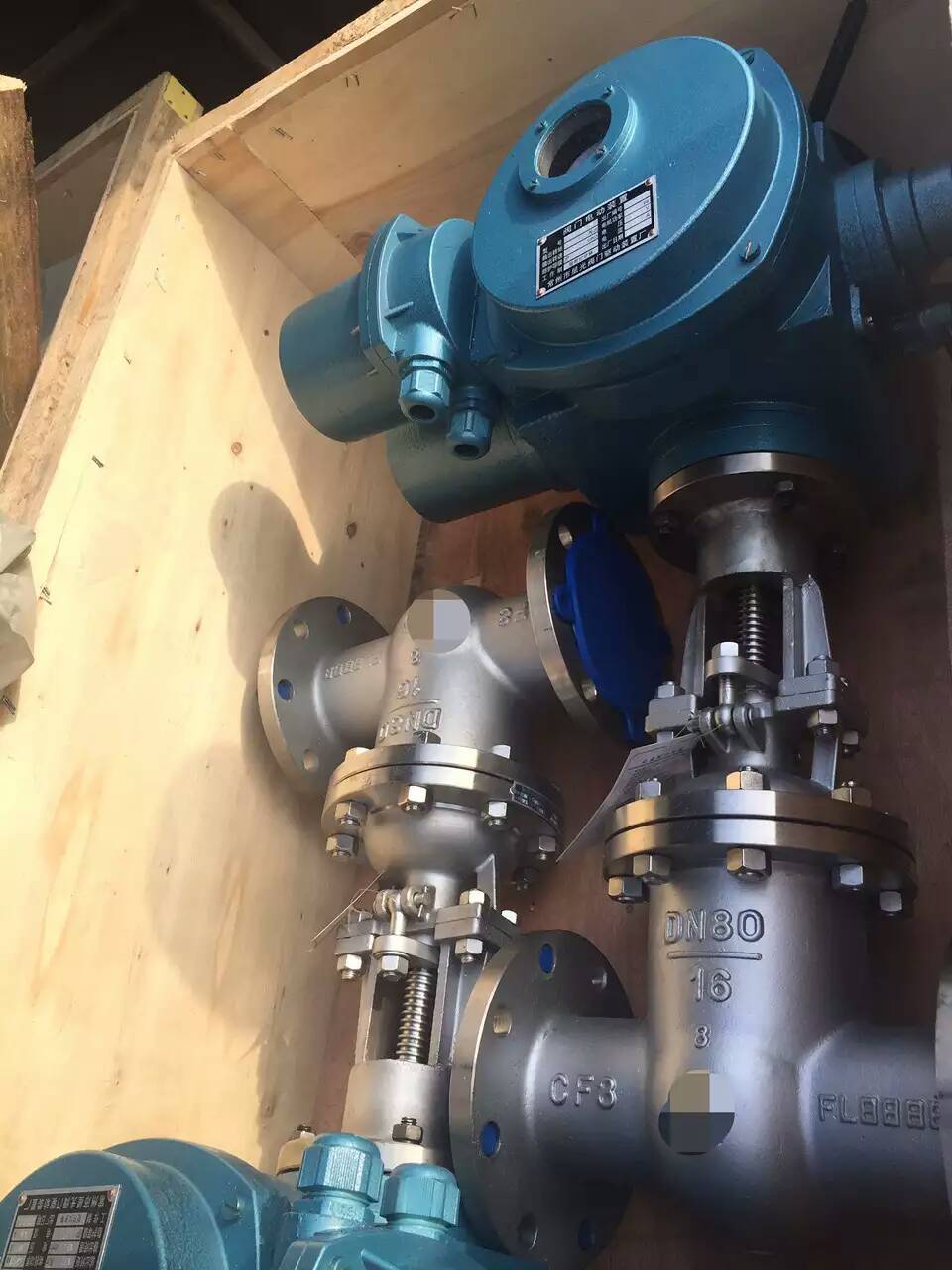

上欧品牌闸阀 BZ941H型电动保温闸阀

¥3954.00

1-2件

¥3904.00

≥3件

产品规格

可售数量： 4761件

上欧阀门有限公司

采通通 8 年实名企业

10年

经营年限

浙江温州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

【简单介绍】

BZ941H型电动保温闸阀具有保温功能的闸阀。主要用于石油、化工、冶金、制等各类系统中，能保温和防止介质结晶，以输送常温下会凝固的高粘度介质。隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！

【详细说明】

BZ941H型电动保温闸阀产品说明

BZ41H、BZ41W、BZ41Y 型 PN16~PN40BZ41H 保温闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金和不锈钢，公称压力 PN16~PN40，阀体材料为碳钢（BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40）、铬镍钛不锈钢（BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P）、铬镍钼钛不锈钢（BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R），具有保温功能的闸阀。主要用于石油、化工、冶金、制等各类系统中，能保温和防止介质结晶，以输送常温下会凝固的高粘度介质。

BZ941H型电动保温闸阀产品特点

①夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。

②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。

③夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制、水厂和污水处理等行业。
二、智能一体化开关型电动装置结构说明

Q型电动装置由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。传动原理如图。
注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！
三、智能一体化开关型电动装置电气原理图

四、智能一体化开关型电动装置安装、拆卸及注意事项
1、本电动装置的安装形式无原则要求，但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑、调试、维护和手动操作；
2、安装时应保证维修检查人员拆卸各部件所需的空间；
3、与阀门连接的螺栓不得低于8.8级；
4、当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行；
5、安装、拆卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面，并应在隔爆面上涂防锈油，电气罩盖应盖严紧固，以防雨水或潮气进入；
6、视窗不得与硬物碰撞；
7、本电动装置为短时工作制，持续工作时间不得超过铭牌标定时间；
8、不阀门不经常使用时，应定期检查保养并操作运行，建议每6.2 接线月至少一次，运行时间不超过10分钟。

BZ941H型执行标准

　　设计与制造：GB12234

　　法兰尺寸：JB/T79　GB9113

　　压力温度：GB9131

　　结构长度：GB12221

　　对焊连接尺寸：－

　　检验与试验：GB13927

BZ941H型产品零部件材料

BZ41H、BZ41W、BZ41Y 型 PN16~PN40保温闸阀零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀座和闸板密封面	阀杆	填料	手轮
BZ41H-16C	碳素钢、WCB	堆焊铁基合金	铬不锈钢 2Crl3	石墨/柔性石墨	球墨铸铁或铸钢
BZ41H-25
BZ41H-40
BZ41Y-16C		堆焊硬质合金
BZ41Y-25
BZ41Y-40
BZ41W-16P	铬镍钛不锈钢 CF8	本体材料 D8/CF8	铬镍钛不锈钢、304	聚四氟乙烯
BZ41W-25P
BZ41W-40P
BZ41Y-16P		堆焊硬质合金
BZ41Y-25P
BZ41Y-40P
BZ41W-16R	铬镍钼钛不锈钢、CF8M	本体材料 B8M/CF8M	铬镍钼钛不锈钢、316
BZ41W-25R
BZ41W-40R
BZ41Y-16R		堆焊硬质合金
JZ41Y-25R
JZ41Y-40R

BZ941H型产品性能参数

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温闸阀主要性能参数
型号	PN	工作压力/MPa	适用介质	适用温度
BZ41H-16C	16	1.6	油品等无腐蚀性介质	≤425
BZ41H-25	25	2.5
BZ41H-40	40	4.0
BZ41Y-16C	16	1.6
BZ41Y-25	25	2.5
BZ41Y-40	40	4.0
BZ41W-16P	16	1.6	弱腐蚀性介质	≤150
BZ41W-25P	25	2.5
BZ41W-40P	40	4.0
BZ41Y-16P	16	1.6
BZ41Y-25P	25	2.5
BZ41Y-40P	40	4.0
BZ41W-16R	16	1.6	柔腐蚀性介质	≤150
BZ41W-25R	25	2.5
BZ41W-40R	40	.0
BZ41Y-16R	16	1.6
JZ41Y-25R	25	2.5
JZ41Y-40R	40	4.0

BZ941H型产品外形及结构尺寸

BZ41H、BZ41W、BZ41Y 型 PN16 保温闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	D0	加热汽接头螺纹	重量/kg
50	250	195	160	135	20	8×Φ18	358	280	M12×1.25	54
80	310	245	210	185	22	8×Φ18	435	320	M12×1.25	100
100	350	280	240	210	24	8×Φ23	502	360	M12×1.25	120
150	450	335	295	265	26	12×Φ23	675	400	M12×1.25	260
200	550	405	355	320	30	12×Φ25	820	400	M12×1.25	300
250	650	460	410	375	30	12×Φ25	970	500	M20×1.5	400
300	750	520	470	435	34	16×Φ25	1145	500	M20×1.5	490
350	850	580	525	485	36	16×Φ30	1280	500	M20×1.5	580
400	950	640	585	545	40	20×Φ30	1450	500	M20×1.5	920

BZ41H、BZ41W、BZ41Y 型 PN25 保温闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	D0	加热汽接头螺纹	重量/kg
50	250	195	160	135	22	8×Φ18	358	280	M12×1.25	56
80	310	270	220	188	28	8×Φ18	435	320	M12×1.25	105
100	350	300	250	218	30	8×Φ23	502	360	M12×1.25	170
150	450	360	310	278	34	12×Φ23	675	400	M12×1.25	270
200	550	425	370	332	36	12×Φ25	820	400	M12×1.25	380
250	650	485	430	390	40	12×Φ25	970	500	M20×1.5	535
300	750	550	490	448	44	16×Φ25	1145	500	M20×1.5	546
350	850	610	550	505	48	16×Φ30	1280	500	M20×1.5	735
400	950	660	660	555	50	20×Φ30	1450	500	M20×1.5	1224

BZ41H、BZ41W、BZ41Y 型 PN40保温闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	H	D0	加热汽接头螺纹	重量/kg
50	250	195	160	135	22	8×Φ18	371	280	M12×1.25	56
80	310	270	220	188	28	8×Φ18	455	320	M12×1.25	105
100	350	300	250	218	30	8×Φ34	550	360	M12×1.25	170
150	450	375	320	282	38	12×Φ23	708	400	M20×1.5	340
200	550	445	385	345	42	12×Φ25	890	400	M20×1.5	430
250	650	510	450	408	46	12×Φ25	1015	500	M20×1.5	560
300	750	570	510	465	52	16×Φ25	1235	500	M20×1.5	600
350	850	610	585	535	58	16×Φ30	1390	500	M20×1.5	810
400	950	660	610	560	60	20×Φ30	1560	500	M20×1.5	1250

订货须知：

一、①BZ941H型产品名称与型号②口径③是否带附件以便我们的为您正确选型④保温闸阀的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请保温闸阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属保温阀门选型，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
