一、简介:


    锻钢焊接闸阀有三种阀盖设计形式。*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。 种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。




二、特点:


1.锻钢闸阀流体阻力小,其阻力系数与同长度的管段相等。
2.锻钢闸阀的产品结构简单、体积小、重量轻。
3.紧密可靠,目前闸阀的密封性好,在真空系统中也已广泛使用。
4.维修方便,闸阀结构简单,拆卸更换都比较方便。




三、零部件:


序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀座

A276420

A276304

A276304(L)

A276316(L)

3

闸板

A182F430&410

A182F304

A182F304(L)

A182F316(L)

4

阀杆

A182F6

A182F304

A182F304(L)

A182F316(L)

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A276f304

A276F304(L)

A276F316(L)

7

螺栓

A193B7

A193B16

A193B8

A193B8M

8

销钉

A276420

A276 304

9

填料压套

A276410

A182F304(L)

A182F316(L)

10

活节螺栓

A193B7

A193B16

A193B8

A193B8M

11

填料压板

A105

A182F11

A182F304(L)

A182F316(L)

12

螺母

A1942H

A1944

A1948

A1948M

13

阀杆螺母

A276420

14

锁紧螺母

A1942H

A1944

A1948

A1948M

15

铭牌

SS

16

手轮

A197

17

垫片

A473431


18

填料

柔性石墨

PTFE



四、结构图:

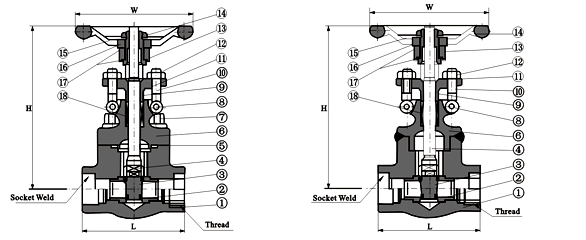

<strong>锻钢焊接闸阀</strong>Z61Y结构图


品牌 三科阀门
型号 Z61H
连接形式 焊接
主体材料 碳钢
公称通径 齐全
适用介质
密封形式 软密封型
标准 国标
外形 中型
流动方向 双向
驱动方式 手动
零部件及配件 配件
用途 截止
压力环境 常压
工作温度 常温
类型(通道位置) 二通式
