三科阀门供应ZCZP蒸汽电磁阀、蒸汽防爆电磁阀、铸钢蒸汽电磁阀

¥ 450.00

1台起订

产品规格

规格: 齐全

规格1: 齐全

浙江三科阀门有限公司

采通通 7 年实名企业

15年

经营年限

浙江温州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

一、产品概述：

ZCZP蒸汽电磁阀适用范围于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制区。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

二、工作原理：

ZCZP蒸汽电磁阀的电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。

三、性能参数：

项目	说明
工作介质	蒸汽及其它无腐蚀性气体
介质温度（℃）	100℃～200℃
公称压力（MPa）	1.6
工作压差（MPa）	0.05～1.6					0.10～1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命（万次）	≥10			≥5				≥3
公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150
额定流量系数（KV）	2.8	5	8.5	12	18	28	45	70	110	180	250
泄漏量（ml/min）	1.5			3		4.5	6	9	17	28	40
功耗	50VA
防爆标志	DIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20×1.5
环境温度	-40～+60℃

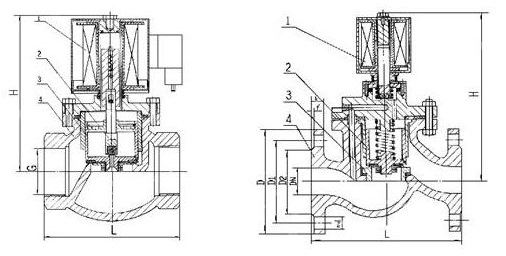

四、连接尺寸：

公称通径 DN	内螺纹连接		法兰连接
	外形尺寸	内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	65	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18
125				416	400	250	210	184	22	3	8-Φ18
150				440	480	285	240	211	24	3	8-Φ22
