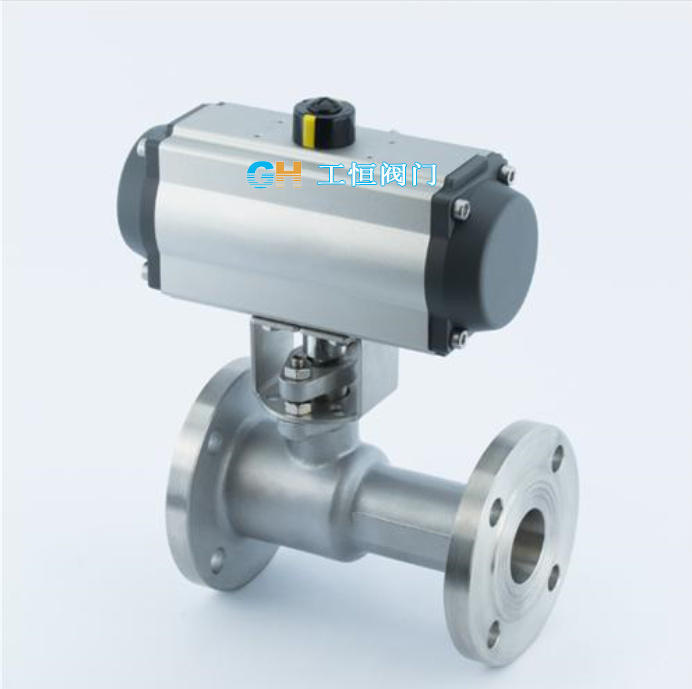

工恒 Q641气动一体法兰式球阀气动高温法兰球阀气动碳钢高温球阀

¥ 3860.00

1件起订

产品规格

规格: Q641

工恒阀门（上海）有限公司

采通通 8 年实名企业

9年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

Q641M气动高温球阀中的球体密封圈采用了特殊的加工工艺和新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

主要性能参数

Q641M气动高温球阀主要性能参数

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
Q641M/F-16C/P	1.6	2.4	1.8	-28～+600 (M/F)	导热油、水、蒸汽、气体、油品、类腐蚀性介质、类腐蚀性介质
Q641M/F-16C/P	2.5	3.8	2.8	-28～+600 (PPL）	导热油、水、蒸汽、气体、油品、类腐蚀性介质、类腐蚀性介质

主要零部件材料

Q641M气动高温球阀主要零部件材料

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢、304、316
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

主要外形连接尺寸

Q641M气动高温球阀主要外形连接尺寸（mm）

型号	尺寸
型号	DN	L	D	D 1	D 2	H	b
Q641M/F-16	15	130	95	65	45	85	14
	20	150	105	75	55	95	16
	25	160	115	85	65	103	16
	32	180	135	100	78	105	18
	40	200	145	110	85	120	18
	50	230	160	125	100	195	20
	65	290	180	145	120	195	20
	80	310	195	160	135	215	22
	100	350	215	180	155	253	24

详情介绍

阀门气动执行器性能介绍：
1、齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
2、挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
3、一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器（倍加福、图尔克）。
7、气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
9、所有的紧固件均采用不锈钢材料，长期抗腐蚀。
10、连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性。

http://www.shghv.com

http://www.cvavle.com

http://www.sughv.com

http://www.shsfm.com

http://www.aabo.cn

品牌 GH/工恒

型号 Q641

材质碳钢

连接形式法兰

结构形式固定球球阀

公称通径 DN15～100（mm)（1/2

适用介质油、水、蒸汽、气体、油品、类腐蚀性介
