GRS-BT-2018A（超薄款）

       随着科技的发展，广大电池研究工作者对电池测试系统的需求越来越高，而市场上可选择的品牌又极期有限，综合性能也很难满足于现在的测试要求。针对这一情况，我公司经过两年苦心钻研，精心打造出两款新产品，以满足科研级电池测试需求！
       这款型号为：BT2018A（超薄款）电池测试系统。早在年初，就完成了研发测试工作，在这半年时间里，这款产品共申请了10项专利（1项外观专利、2项发明专利、2项软件著作权、3项实用新型专利），有些专利已经授权，有些专利还在受理中，所以新产品推迟了半年时间才与大家见面。 产品从研发设计到选材生产，可以说是不惜成本，投入了大量的时间和精力，做了大量的调研和实验工作，最终创造出多项颠覆性成果。

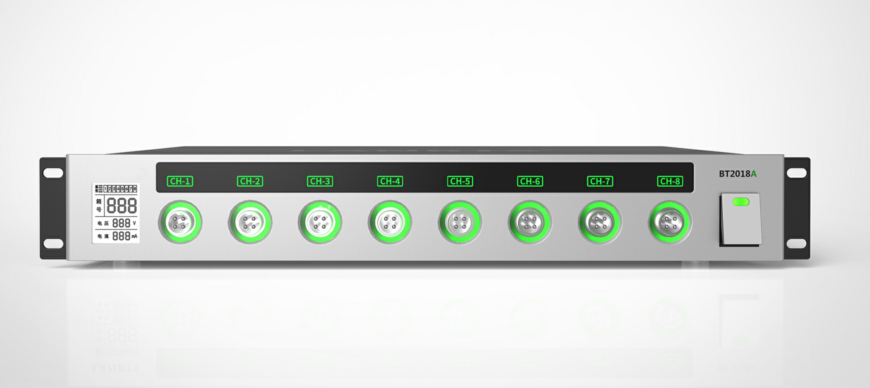

       颠覆性创新一  产品外观首次运用专业工业设计水平的公司设计，前面板采用整块铝板雕刻成型，表面氧化喷沙工艺，机箱采用镀锌板表面喷塑工艺加工而成。外观精美、高端大气、浑若天成。

        颠覆性创新二  前面板左侧首次运用了一块3寸LCD定制显示屏，主要显示设备信息（箱号、电压量程、电流量程、通信状态、通道号等）亮度可调节，显示内容与设备主控板同步。在给多台不同量程设备装载测试电池样品时，提供了极大的方便。



        颠覆性创新三   输出端口采用全金属连接器，端口座采用灯圈设计，灯圈颜色为七彩色，可通过不同颜色反映当前该通道测试电池的工作状态。如，充电为红色、放电为绿色、静置橙色、测试完成为白色保护停止为黄色等。

        颠覆性创新四  科研电池实验，一般都是取很少的电池材料样品做成扣式的形状来测试，所以，对电池测试系统的精度要求就非常高。这款BT2018A主机CPU采用32位ARM系列芯片组，LCD显示屏和灯圈组各用一个CPU；DA/AD数模控制芯片为16bit/24bit；采用美国专用基准集成芯片，温度系数：5ppm/℃（最大值）。众多高端芯片的运用，才能保证实际输出精度：±0.02%FS；数据采样频率达到：10条/秒；目前，在国内属最高精度和最快采样速度。
       注：电池在充放电测试时，跟实测精度直接相关，而电脑上的显示值精度再高也没有意义。


       以前，一个机柜只能放置10台设备（80通道），因为实验室场地紧张而限制了设备的增加；BT2018A（超薄款）的推出，就是解决这个问题。BT2018A的高度仅为7CM，每个机柜可放置20台设备（160通道），机柜顶端和两侧可固定平板电脑，设备前面可固定扣式电池夹具托盘，整个机柜（包括电脑）占地面积仅为0.3平方米，大大节省了空间。


强大的控制软件及数据分析软件

电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点，结合国内用户的使用习惯，我们做了全新的开发。软件采用.NET架构，WIN10风格、平面化设计、运算速度更流畅，数据处理更强大，而且编程方案可编辑等特点。




BT-2018A（超薄款）电池测试系统主要技术参数
适用于：大专院校、科研机构、电池材料生产及电池生产企业对扣式电池、模拟电池、半电池、三电极电池、超级电容器 等相关电化学方面的测试研究.


型号Model	BT2018A	BT2018AS
产品图
外形特点	超薄设计	自带扣式电池测试舱
产品尺寸	长×宽×高=45cm×29cm×7cm	长×宽×高=45cm×29cm×10cm
组合数量	20台/机柜，配有夹具托盘	10台/机柜
测量精度	测试精度：±0.02%FS；稳定度：±0.02%FS；支持在线校准
箱体结构	面板采用纯铝材质，表面喷沙处理工艺
指示灯	七彩颜色灯圈设计，多种状态（充电为红色、放电为绿色、静置橙色、测试完成为白色保护停止为黄色等），与控制软件测试完成后的状态信息颜色一致
测试环境	支持环境温度、湿度数据实时显示
CPU	ARM系列，32位,三核
DA/AD	16位/24位（目前最高位数）
仪表放大器	双AD620仪表放大器
数据采样频率	不少于10条数据/秒（有效数据）
通道数	8通道/台，可独立编程，互不干扰，每台计算机可接入256台。
设备量程	电压：3V,5V,6V（可选）    电流：1mA,2mA,5mA,10mA,20mA,50mA,100mA(可选)
控制方式	恒流源与恒压源采用双闭环结构，高精度线性调整
屏显信息	3寸LCD（箱号、电压量程、电流量程、通信状态、通道号等）亮度可调节
散热方式	风冷，风机转速支持程控、温控、全速三种模式可选
通讯方式	USB/RS485，采用光电隔离技术，并且软件可自动搜寻接入计算机的所有设备
基准特性	采用美国专用基准集成芯片；温度系数：5ppm/℃（最大值）
接入方式	四线制、支持三电极测量；扣式夹具、鳄鱼夹具、聚合物夹具等（用户可选）
输入阻抗	≥10GΩ（静置状态下漏电流<0.1nA，停电状态下电池与设备完全断开）
软件特性	C#平台开发，WIN10风格，平面化设计，适应现在流行操作习惯
测试方案特性	方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等
模式编辑特性	根据运行模式智能判断逻辑关系，提示错误操作，并自动填入主参数及截止条件参数，也可手动修改
模式操作特性	启动、停止、续接启动、强制跳转、参数重置、变更通道等
运行模式	静置、恒流充电、恒流放电、恒压充电、恒阻放电、恒功率充电、恒功率放电、倍率充电、倍率放电
显示位数	6位有效数字（电压:×.×××××；电流：×.×××××）
DCIR测试	支持定点进行DCIR的计算
截止条件	终止电压、电流、容量、时间、负斜率等
数据展现方式	座标曲线（X、Y座标可自定义）、图形、数据列表（过程、明细分层）
测试事件记录	对测试过程中所有测试事件具有记录功能，如：运行、停止、保护信息、参数重置、通道变更、在线校准等
循环嵌套	具有嵌套循环功能，最大支持3层嵌套
循环次数	1-99999次
数据采样方式	时间变化△t：50ms---3600S；电压变化△U：1mV---50V；电流变化△I：10uA--5000mA
数据导出	可导成EXCEL、TXT、图形
数据另存	支持单个或多个数据另存，多个数据另存自动新建文件夹，文件名自动加入启动时间及箱号和通道号，便于数据管理
保护条件	延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压、（单体过温保护*）等，
运行保护	支持停电保护、通讯间断保护、电脑死机保护、系统死机保护
报警方式	测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息
软件升级	支持网络远程推送，在线升级
