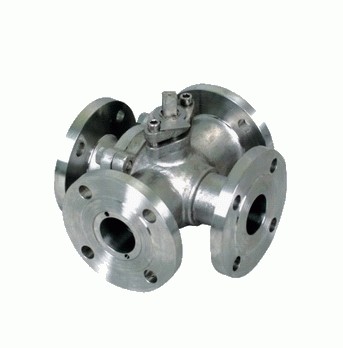

上欧品牌球阀 Q646F气动四通换向球阀

¥5656.00

1-2件

¥5606.00

≥3件

产品规格

可售数量： 3269件

上欧阀门有限公司

采通通 8 年实名企业

10年

经营年限

浙江温州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

【简单介绍】

Q646F气动四通换向球阀根据配置执行机构大小而定，配置执行器型号不一样，外形连接尺寸也有所不同。四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。

【详细说明】

Q646F气动四通换向球阀产品说明

浙江上欧阀门生产的气动四通阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。气动四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。Four-way direction changeable ball valve is a kind of ball valve with X-pattern vertical bore.It s feature is, the ball valve s two boresare arranged to be X-pattern ,and its four bores are connected to each other two of adjacent bores can be connected to each other.1.本阀门系列可配置多种驱动装置：This ball valve can be equipped with several types of operation device.

Q646F执行机构

执行器型号GT、SR、ST、AT、AW系列单双作用气动执行器供气压力0.4～0.7MPa气源接口G1/4"、G1/8"、G3/8"、G1/2"环境温度-20～+90℃作用形式单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC）双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL）可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

■ Q646F流向原理图

如图：“LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

■Q646F主要零件材料

阀体/阀盖	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
阀体/阀盖	ASTM	WCB		CF8		CF8M
球体	GB	2Crl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
球体	ASTM	420		304		316
阀杆	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
阀杆	ASTM	420		304		316
阀座	GB	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
阀座	ASTM	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
填料	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
螺栓	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
螺母	ASTM	A1942H		A194-8		A194-8

■Q646F主要性能指标

公称通径 DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600
允许压差（MPa）	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

■Q646F主要性能规范

试验压力（MPa）	公称压力（MPa）					压力级（class）			JIS（K）
试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

■ Q646F主要外形及连接尺寸

公称压力PN	公称通径DN	尺寸（mm）
公称压力PN	公称通径DN	L	L0	D	D1	D2	b	z-φd	H1	A
1．6MPa	50	260	130	165	125	100	16	4-ф18	根据配置执行机构大小而定，配置执行器型号不一样，外形连接尺寸也有所不同。
	65	320	160	185	145	120	18	4-ф18
	80	320	160	200	160	135	20	8-ф18
	100	370	185	220	180	155	20	8-ф18
	125	510	255	250	210	185	22	8-ф18
	150	510	255	285	240	2'0	24	8-ф23
	200	580	290	340	295	265	26	12-ф23
	250	670	335	405	355	320	30	12-ф25
	300	760	380	460	410	375	30	12-ф25
	350	850	425	520	470	435	34	16-ф25
	400	980	490	580	525	485	36	16-ф30
	450	1080	540	640	585	545	40	20-ф30
	500	1220	610	715	650	608	44	20-ф34
	600	1360	680	840	770	718	48	20-ф41

Q646F主要连接尺寸

公称压力 PN	公称通径 DN	尺寸（mm）
公称压力 PN	公称通径 DN	L	L0	D	K	d	Y	b	z-do	Hw	Hd
1．6MPa	50	260	130	165	125	100		16	4-ф18	205	265
	65	320	160	185	145	120		18	4-ф18	245	295
	80	320	160	200	160	135		20	8-ф18	305	345
	100	370	185	220	180	155		20	8-ф18	340	420
	125	510	255	250	210	185		22	8-ф18	425	465
	150	510	255	285	240	2'0		24	8-ф23	450	505
	200	580	290	340	295	265		26	12-ф23	480	525
	250	670	335	405	355	320		30	12-ф25	530	565
	300	760	380	460	410	375		30	12-ф25	585	630
	350	850	425	520	470	435		34	16-ф25	625	675
	400	980	490	580	525	485		36	16-ф30	670	710
	450	1080	540	640	585	545		40	20-ф30	705	770
	500	1220	610	715	650	608		44	20-ф34	765	825
	600	1360	680	840	770	718		48	20-ф41	840	945
	700	1750	875	910	840	788		50	24-ф41	1050	1110
	800	1850	925	1025	950	898		52	24-ф41	1125	1220
	900	2050	1025	1125	1050	998		54	28-ф41	1260	1315
	1000	2150	1075	1255	1170	1110		56	28-ф48	1325	1385
	1200	2450	1225	1485	1390	1325		58	32-ф54	1395	1450
2．5MPa	50	260	130	165	125	100		20	4-ф18	205	265
	65	320	160	185	145	120		22	8-ф18	245	295
	80	320	160	200	160	135		22	8-ф18	305	345
	100	370	185	230	190	160		24	8-ф23	340	420
	125	510	255	270	220	188		28	8-ф25	405	465
	150	510	255	300	250	218		30	8-ф25	450	505
	200	580	290	360	310	278		34	12-ф25	480	525
	250	670	335	425	370	332		36	12-ф30	530	565
	300	760	380	485	430	390		40	16-ф30	585	630
	350	850	425	555	490	448		44	16-ф34	625	675
	400	980	490	620	550	505		48	16-ф34	670	710
	450	1080	540	670	600	555		50	20-ф34	705	770
	500	1220	610	730	660	610		52	20-ф41	765	825
	600	1360	680	845	770	718		56	20-041	840	945
	700	1750	875	960	875	815		60	24-ф48	1050	1110
	800	1850	925	1085	990	930		64	24-ф48	1125	1220
	900	2050	1025	1185	1090	1025		66	28-ф54	1260	1315
	1000	2150	1075	1320	1210	1140		68	28-ф58	1325	1385
	1200	2450	1225	1520	1420	1350		72	32-ф58	1395	1450
4．0MPa	50	260	130	165	125	100	88	20	8-ф18	245	285
	65	320	160	185	145	120	110	22	8-ф18	265	315
	80	320	160	200	160	135	121	22	8-ф18	320	365
	100	370	185	235	190	160	150	24	8-ф23	355	465
	125	510	255	270	220	188	176	28	8-ф25	425	495
	150	510	255	300	250	218	204	30	8-ф25	470	535
	200	580	290	375	320	282	260	38	12-ф30	480	565
	250	670	335	450	385	345	313	42	12-ф34	530	605
	300	760	380	515	450	408	364	46	16-ф34	585	675
	350	850	425	580	510	465	422	52	16-ф34	625	705
	400	980	490	660	585	535	474	58	16-ф41	670	745
	450	1080	540	685	610	560	524	60	20-ф41	705	795
	500	1220	610	755	670	612	576	62	20-ф48	765	855
	600	1360	680	890	795	730	678	62	20-ф54	840	985
C1aSS150	2"	260	130	152	120．5	92		16	伞φ19	205	265
	2 1/2"	320	160	178	139．5	105		18	4-ф19	245	295
	3"	320	160	190	152．5	127		19	4-ф19	305	345
	4"	370	185	229	190．5	157		24	8-ф19	340	420
	5"	510	255	254	216	186		24	8-ф22	425	465
	6"	510	255	279	241．5	216		26	8-ф22	450	505
	8"	580	290	343	298．5	270		29	8-ф22	530	525
	10"	670	335	406	362	324		31	12-ф25	630	565
	12"	760	380	483	432	381		32	12-ф25	680	630
	14"	850	425	533	476	413		35	12-ф29	625	675
	16"	980	490	597	540	470		37	16-ф29	670	710
	18"	1080	540	635	578	533		40	16-ф32	705	770
	20"	1220	610	699	635	584		43	20-ф32	765	825
	24"	1360	680	813	749．5	692		48	20。ф35	840	945
	28"	1750	875	927	864	800		71	28-ф35	1050	1110
	32"	1850	925	1060	978	914		81	28-ф41	1125	1220
	36"	2050	1025	1168	1086	1022		90	32-ф41	1260	1315
	40"	2150	1075	1289	1200	1124		90	36-ф41	1325	1385
	48"	2450	1225	1511	1422	1359		108	44-ф41	1395

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取zui新数据。

Q646F保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门必须处于全开位置。

5.7使用中应将球体全开或关闭，不应将球体部分开启做调节流量用。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。

5.10气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门气动装置使用说明书”。

Q646F可能发生的故障、原因及消除方法见表1

-1-

表1 可能发生的故障、原因及消除方法

可能发生的故障

发生故障的原因

消除方法

填料渗漏

1.填料压盖未压紧

2.填料因使用过久或保存不妥而失效

1.均匀地拧紧螺母，将填料压紧

2.更换填料

密封面间渗漏

1.密封面有污杂物附着

2.密封面损坏

1.将污杂物清除干净

2.重新加工修整或更换

阀体与阀盖连接处渗漏

1.连接螺栓紧固不均匀

2.法兰密封面损坏

3.垫片破裂或失效

1.均匀拧紧

2.重新修整

3.更换新垫片

手柄转动不灵活或

球体不能启闭

1.填料压得太紧

2.填料压板，压套装置歪斜

1.适当旋松填料压板上的螺母

2.校正填料压板

气动装置故障

见“阀门气动装置说明书”

浙江上欧阀门对阀门投入使用一年内负责保修，但不超过发货期12个月。在保修期内，因产品质量原因均可免费修理或更换零件。

订货须知：

一、①Q646F产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请Q646F型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。

品牌浙江上欧阀门

型号 Q646F

材质碳钢

连接形式法兰

结构形式固定球球阀

公称通径 50-600

适用介质蒸汽

压力环境常压

工作温度 -20～+90℃

标准美标

流动方向双向

驱动方式气动

零部件及配件配件

用途调节

类型(通道位置) 二通式
