SUNPN讯鹏生产管理看板流水线计数器工厂智能看板数据监控显示屏

¥4650.00

1-9台

¥4500.00

≥10台

产品规格

可售数量： 200台

深圳市讯鹏科技有限公司

采通通 8 年资质认证实名企业

20年

经营年限

广东东莞

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

详情页温馨提示.jpg 详情页+1.png

生产管理电子看板系统

A-产品卖点 (1).png A-产品卖点 (2).png A-产品卖点-(3)_01.png

生产管理电子看板系统优势介绍：

1、加强车间生产过程的管理，信息传递快捷化，工序过程透明化，提高生产组织效率

2、生产信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制开发

3、当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序

4、提升产品质量，降低生产物料损耗，降低人力成本

5、对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成对实时采集的现场生产状况数据进行处理、存储与管理，为生产管理的分析和后期的持续改善


生产管理电子看板产品说明
B-产品细节_02.png B-产品细节_03.png

生产管理汇总看板功能介绍

1、日期时间星期，程序自动运行，可通过遥控器编辑校正

2、栏目数据由电脑软件通过RS485实时通讯下发实时显示【电脑软件关闭时，汇总看板数据不显示】

B-产品细节_05.png B-产品细节_06.png B-产品细节_07.png

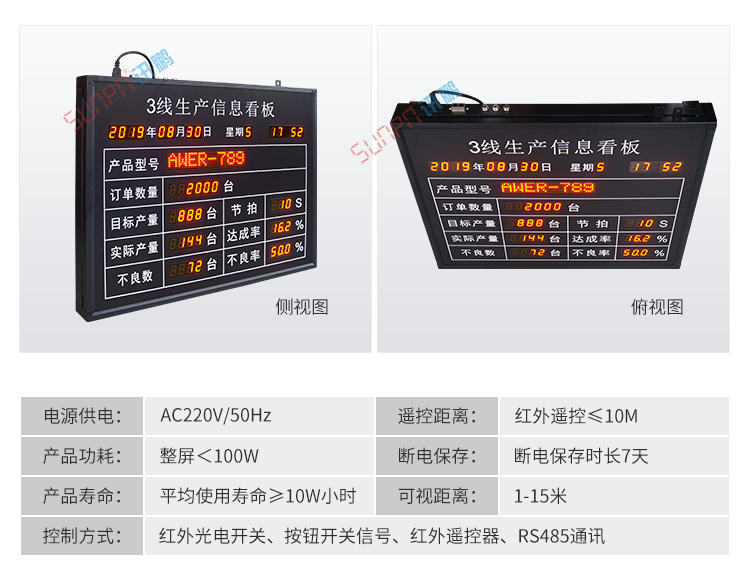

生产管理产线看板功能说明：

1、日期时间星期，程序自动运行，可通过遥控器编辑校正

2、通过遥控或软件编辑固定显示，订单数量显示格式88888、产品型号显示格式ABCD-123 目标产量显示格式：8888、节拍（自动倒计运行）显示格式888S

3、实际产量通过光电开关信号累计计数，可用遥控器或软件设置计数步长、光电间隔、闭合时间

4、看板由RS485通讯连接电脑软件，软件可对【产品型号、目标数量、实际数量、不良数】等栏目数据进行编辑下发；可通过软件设置光电开关计数步长、光电间隔、闭合时间；可通过软件设置不良数按钮盒的计数步长

生产管理软件看板


生产管理软件功能介绍：

1、软件可对产线看板【产品型号、目标数量、实际数量、不良数】等栏目数据编辑下发

2、可设置光电开关计数步长、光电间隔、闭合时间；可设置不良数按钮盒的计数步长

3、可通过软件采集产线看板数据，生成数据历史记录报表，并可导出报表EXCEL格式；可按时间节点、线別名称条件查询或追溯历史生产数据

4、软件下发数据到【汇总看板显示】对应显示；可通过参数设置，添加看板及配置参数

生产管理电子看板拓扑图


生产管理电子看板安装说明
D-安装说明 .png

生产管理电子看板系统组成

分为数据采集、系统控制、系统输出和现场网络四个部分

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、扫描枪等信号


系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等


系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位灯、声音报警（喇叭、蜂鸣器、背景音乐等）


现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

生产管理电子看板系统架构
智能化、及时化、可视化

1、单机版LED生产管理看板
单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。


2、单机版LCD生产管理看板（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。


3、单机版LED生产管理软件系统
单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。


4、分布式LED生产管理软件系统---485总线
分布式LED生产管理软件系统与单机版LED生产管理软件系统的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。


5、分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。


6、分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。


生产管理电子看板数据采集与传输配件

E-3数据采集与传输配件_01.png E-3数据采集与传输配件_02.png

生产管理电子看板定制指导

栏目名称参考

线别、产线名称订单编号、产品型号目标产量
实际产量不良数量适时产量
生产节拍应到人数实到人数
达成率不良率稼动率
日期时间剩余产量（差异数）一次合格率
标准效率实际效率月度计划
累计完成生产日期故障工位
标准时产实际时产运行时间
停机时间上线数人均产值
人均产量产线状态设备号
通知栏备注栏组长（管理者）
其他根据用户自定义
