1概述
DTSD1352导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理，提供上48月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信”和“遥控”功能，并具备报警输出。带有RS485通信接口，可选用MODBUS-RTU或DL/T645协议。该电力仪表可广泛应用于各种控制系统，SCADA系统和能源管理系统中。产品符合企业标准Q31/C035-2017《导轨式安装电能表企业标准》的要求。
2型号说明
3功能列表

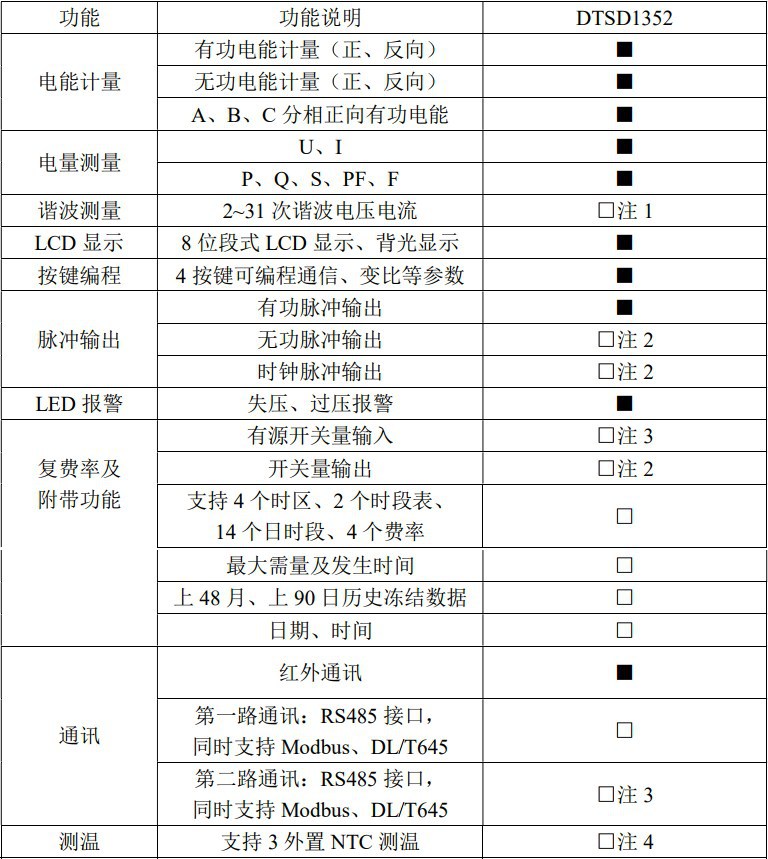

表1功能说明列表
注：1：外置互感器规格时，谐波测量为标配，其余规格均为选配。
2：默认无功脉冲、时钟脉冲、开关量输出三选一；
3：有源开关量和 路通讯二选一；
4：选配测温功能时1、2所述选配功能均不可选。
4技术参数

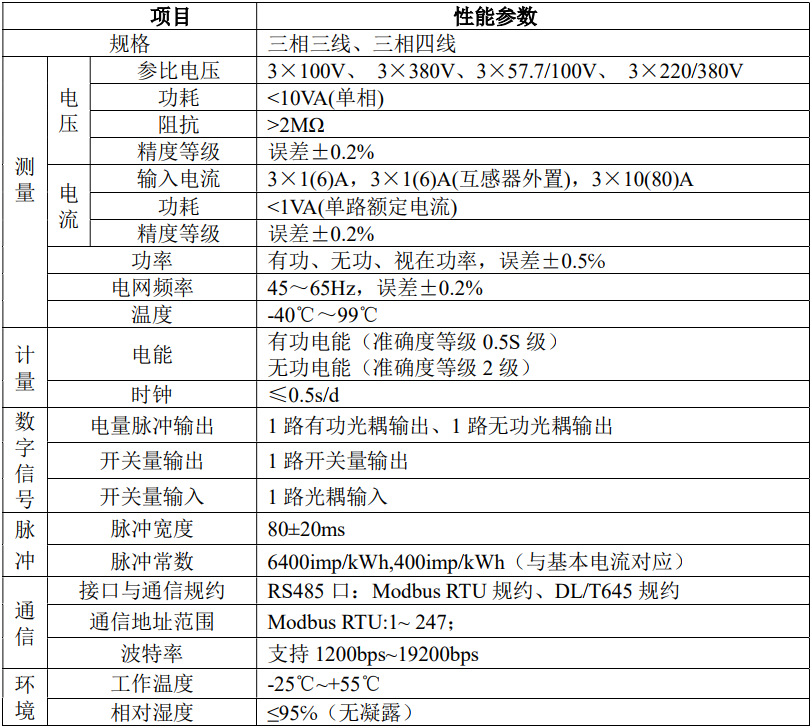

表2技术参数说明
5接线与安装

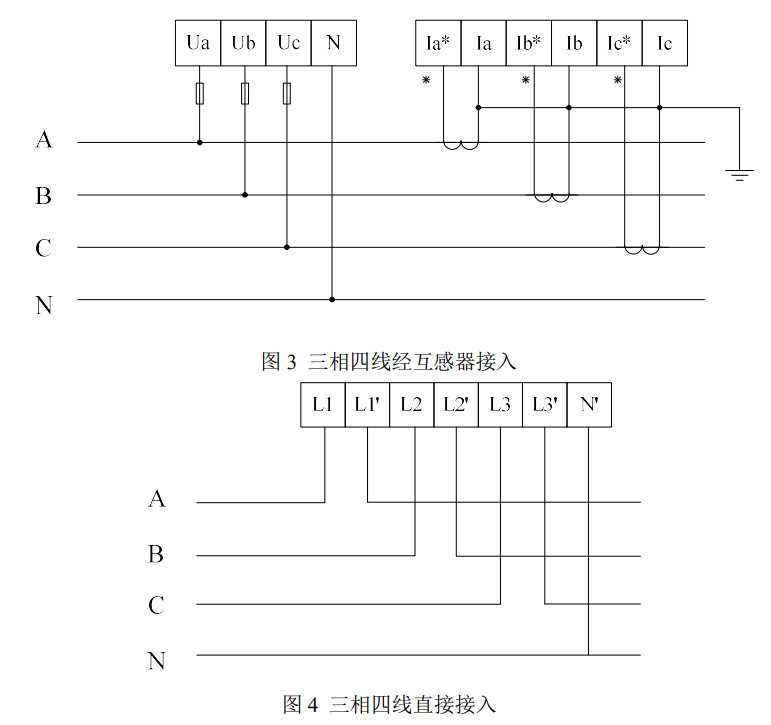

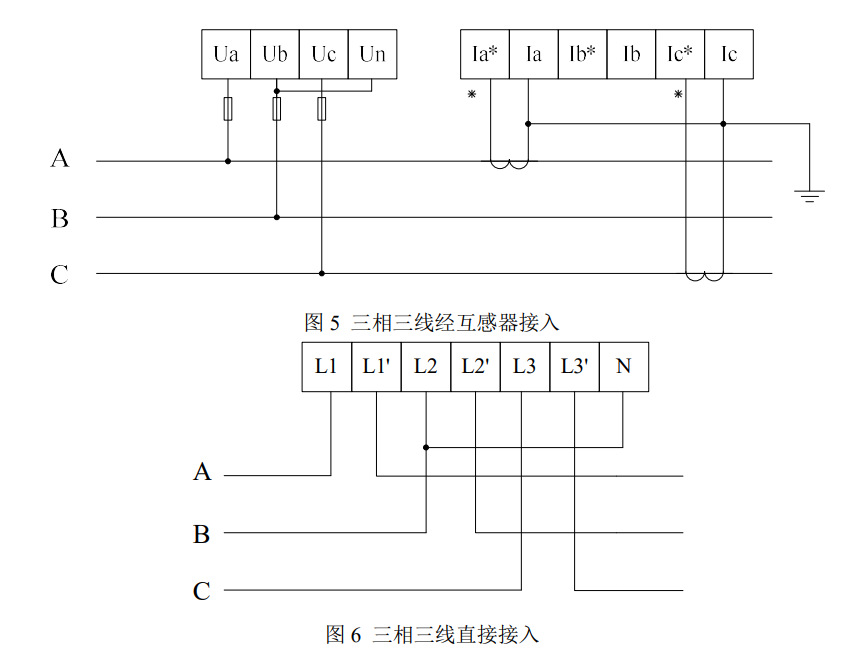

5.1电压电流接线示意图

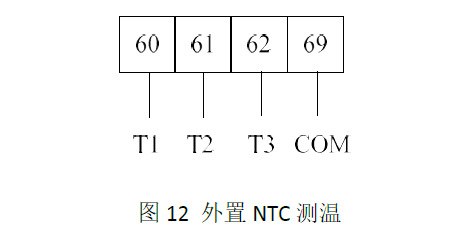

5.2开关量输入、输出、NTC测温端子
开关量输出为继电器输出，可实现“遥控”和报警输出。开关量输入是采用开关信号输入方式，由外部电源供电。当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
注：（17-18）为有功电能脉冲，（60-61-62-69）为三路NTC测温端口，（15-16）时钟脉冲、（19-20）无功电能脉冲、（40-41）开关量输出与（60-61）端子复用，（24-25）2路通讯、（31-39）开关量输入与（62-69）端子复用。
6主要功能特点
6.1测量功能
能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、频率、31次分次谐波及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留2位小数，功率P保留3位小数。
如：U= 220.1V，f= 49.98Hz, I=1.99A，P=0.439kW
6.2计量功能
能计量当前组合有功电能，正向有功电能，反向有功电能，正向无功电能，反向无功电能。
6.3分时功能
两套时段表，一年可以分为4个时区，每套时段表可设14个日时段，4个费率(F1、F2、F3、F4即尖峰平谷)。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。
6.4需量功能
有关需量的相关概念如下：
表3需量概念表
缺省需量周期为15分钟，滑差时间为1分钟。
能测量4种大需量即正向有功、反向有功、感性无功、容性无功大需量以及大需量发生的时间。
6.5历史数据统计功能
能统计上48月的历史电能（各费率电能）和上90日的历史电能（各费率电能）。
6.6开关量输入输出功能
有一路开关量输出，一路开关量输入，开关量输出为继电器输出，可以实现“遥控”和报警输出。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
6.7测温功能
支持三路外置NTC测温功能，测温范围为-40℃~99℃。
-
