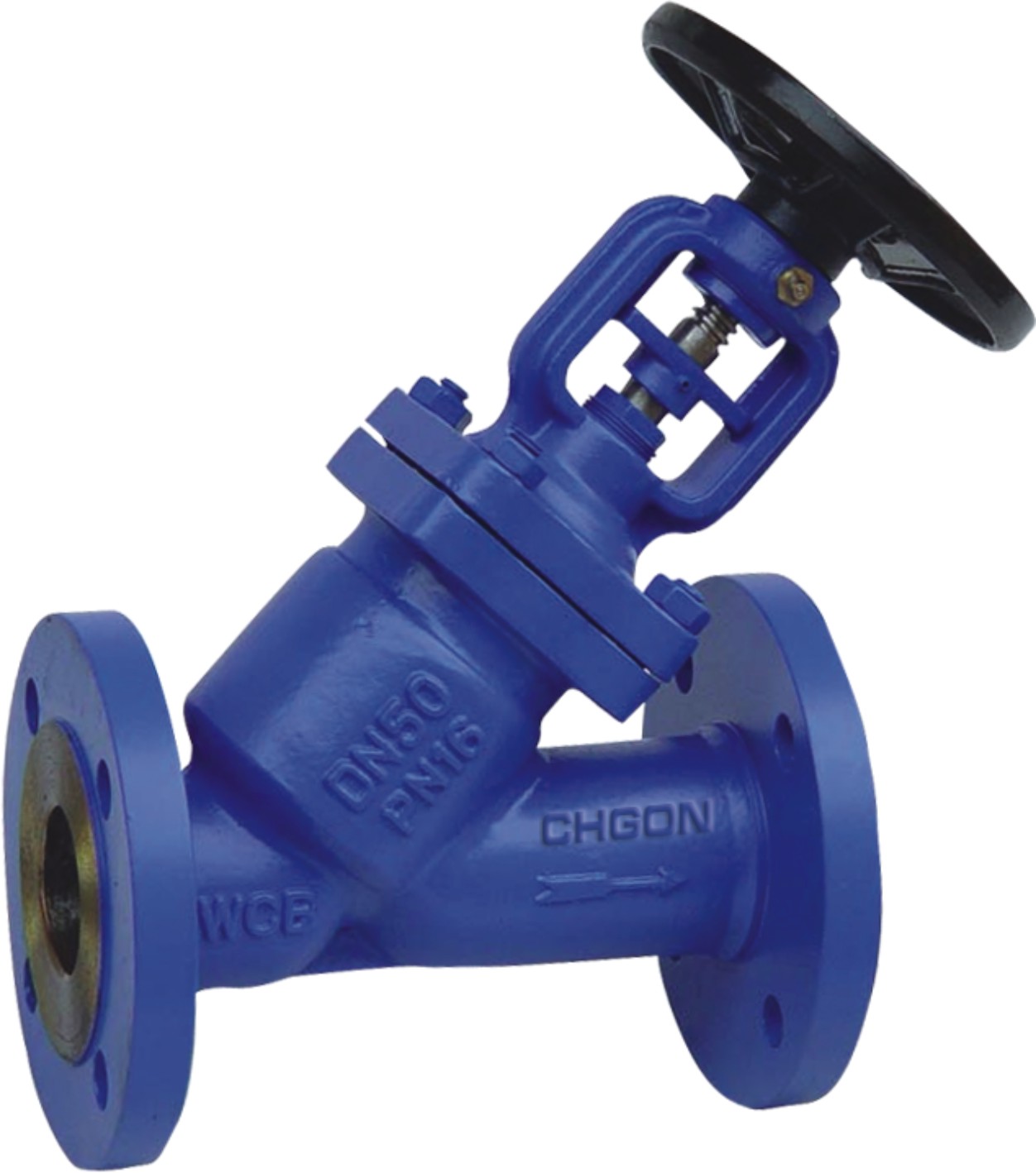

上欧品牌截止阀 WJ45H直流式波纹管截止阀

¥1657.00

1-4件

¥1607.00

≥5件

产品规格

可售数量： 2659件

上欧阀门有限公司

采通通 8 年实名企业

10年

经营年限

浙江温州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

【简单介绍】

WJ45H直流式波纹管截止阀其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。阀瓣采用平面设计，密封面与介质成流线形，密封性能更好，使用寿命更长

【详细说明】

WJ45H直流式波纹管截止阀概述：

直流式波纹管截止阀，其关键部件是内部的金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。阀瓣与阀体密封面经过精密研磨，组装完毕经过100%试压，全部达到零泄漏。作为辅助密封，在波纹管上面依然保留了填料函，更增加了可靠性和安全性。【截止阀】也叫截门，是使用zui广泛的一种阀门！它之所以广受欢迎，是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压，也适用于高压。

WJ45H工作原理

【Y型】的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀的阀瓣截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

WJ45H使用优点：

１、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
２、安全环保，没有流体流失，降低能源损失，提高工厂设备安全。
３、使用寿命长，减少维修次数，降低经营成本。
４、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。

WJ45H使用范围：

适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。本阀铸件全部采用精密铸造。

WJ45H 主要外形参数：

WJ45H1.6MPa主要外型及连接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7	9	12.5	18	23	40	54	90	160	260	410	610

WJ45H2.5 MPa主要外型及连接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	7.5	9.5	13	19	24	43	57	95	168	300	510	680

WJ45H4.0 MPa主要外型及连接尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	2	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	195	200	200	230	235	260	275	352	385	445	605	730	805	880
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
Kg	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780

订货须知：

一、①WJ45H产品名称与型号②口径③WJ45H是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。

二、若已经由设计单位选定公司的型号，请WJ45H型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属系列，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
