规格: 40-350

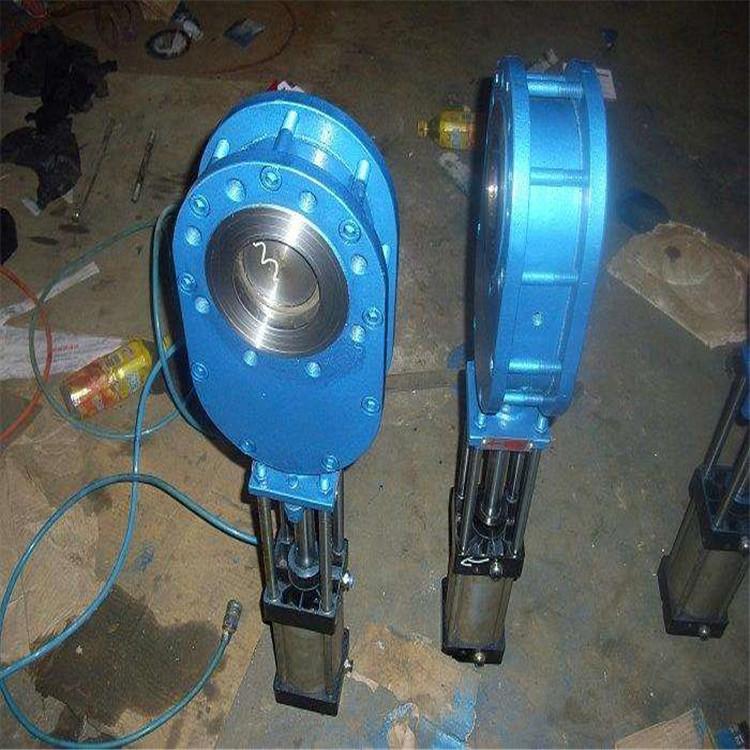

Z644TC气动陶瓷双闸板阀/进料出料阀的产品简介
Z644TC-10C双闸板气锁出料阀 本阀适用于发电厂干灰系统、仓泵出料输送,也可适用于矿山、
造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质在管道上作启闭之用。公称压力1.0MPa,适用
温度≤250℃。 本阀参照Armstrong阀门技术,关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件
及无缝钢管焊接。阀板与阀盖间密合面采用耐磨陶瓷、也可以用热喷涂硬质耐磨材料,表面光滑。
填料采用碳素纤维盘根,或V型密封件。 本阀密封性能好,耐磨性强,启动负荷小,卡灰及积灰
现象少,使用寿命长。
Z644TC气动陶瓷双闸板阀/进料出料阀技术参数
1.公称通径:DN40-350(也可根据客户需要定制)
2.公称压力1.0—1.6MPa
3.气动执行器工作压力:0.4~0.6MPa
适用温度≤200℃(另有耐高温型 高可耐400℃高温)
4.适用介质:粉煤灰、干粉尘、气体、水等
5.适用范围:火力发电厂干灰系统、仓泵出料输送。
化工、冶金、造纸、制药等行业中散状物料输送系统。
各类有磨损的介质在管道上作启闭之用。
Z644TC气动陶瓷双闸板阀/进料出料阀工作原理
当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时话,阀杆带动
阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹力始终使阀板压向阀座保证阀门的密封性,
又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的
影响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、
抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀
门内腔。所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了可靠的保证。
Z644TC气动陶瓷双闸板阀/进料出料阀主要零件材料
主阀体 Host Body | 碳钢 WCB |
侧阀体 Side body | 球墨铸铁 Ductile cast iorn |
阀座 Seat | 结构陶瓷 Structure ceramic |
阀板 Stem | 结构陶瓷 Structure ceramic |
Z644TC气动陶瓷双闸板阀/进料出料阀结构图
Z644TC气动陶瓷双闸板阀/进料出料阀主要连接尺寸
型号Type | PN | 尺寸(mm)Dimensions | |||||||
DN | L(short) | L(long) | D | D1 | n-M | D2 | ≈H1 | ||
GZ644TC | 0.6MPa | 50 | 114 | 210 | 140 | 110 | 4-M12 | 90 | 805 |
65 | 114 | 210 | 160 | 130 | 4-M12 | 110 | 850 | ||
80 | 114 | 210 | 185 | 150 | 4-M16 | 125 | 830 | ||
100 | 130 | 248 | 205 | 170 | 4-M16 | 140 | 926 | ||
125 | 170 | 267 | 235 | 200 | 8-M16 | 175 | 1012 | ||
150 | 170 | 280 | 260 | 225 | 8-M16 | 200 | 1109 | ||
200 | 230 | 343 | 315 | 280 | 8-M16 | 255 | 1325 | ||
250 | 280 | 406 | 370 | 0.335 | 12-M16 | 280 | 1500 | ||
300 | 320 | 432 | 134 | 395 | 12-M20 | 310 | 1650 | ||
350 | 350 | 470 | 485 | 445 | 12-M20 | 362 | 1780 | ||
1.0MPa | 50 | 114 | 210 | 160 | 125 | 4-M16 | 100 | 805 | |
65 | 114 | 210 | 180 | 145 | 4-M16 | 120 | 830 | ||
80 | 114 | 210 | 195 | 160 | 8-M16 | 135 | 850 | ||
100 | 130 | 248 | 215 | 180 | 8-M16 | 155 | 926 | ||
125 | 170 | 267 | 245 | 210 | 8-M16 | 185 | 1012 | ||
150 | 170 | 280 | 280 | 240 | 8-M20 | 210 | 1109 | ||
200 | 230 | 343 | 335 | 295 | 8-M20 | 260 | 1325 | ||
250 | 280 | 406 | 390 | 350 | 12-M20 | 320 | 1500 | ||
300 | 320 | 432 | 440 | 400 | 12-M20 | 368 | 16650 | ||
350 | 350 | 470 | 500 | 460 | 16-M20 | 428 | 1780 | ||
1.6MPa | 50 | 114 | 210 | 160 | 125 | 4-M16 | 100 | 805 | |
65 | 114 | 210 | 180 | 145 | 4-M16 | 120 | 830 | ||
80 | 114 | 210 | 195 | 160 | 8-M16 | 135 | 850 | ||
100 | 130 | 248 | 215 | 180 | 8-M16 | 155 | 926 | ||
125 | 170 | 267 | 245 | 210 | 8-M16 | 185 | 1012 | ||
150 | 170 | 280 | 280 | 240 | 8-M20 | 210 | 1109 | ||
200 | 230 | 343 | 335 | 295 | 12-M20 | 265 | 1325 | ||
250 | 280 | 406 | 405 | 355 | 12-M24 | 295 | 1500 | ||
300 | 320 | 432 | 460 | 410 | 12-M24 | 320 | 1650 | ||
350 | 350 | 470 | 520 | 470 | 16-M24 | 375 | 1780 |
