产品规格
规格: 1200

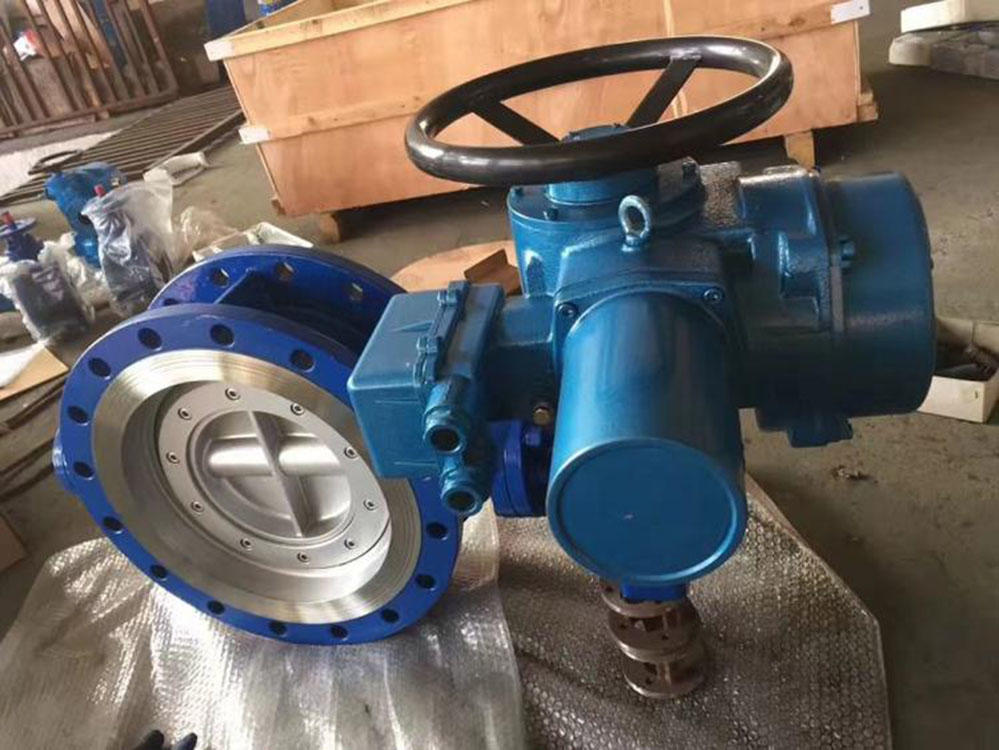

D343H-16C三偏心金属硬密封蝶阀系列产品，是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527(金属密封蝶阀)，GB/T13927(通用阀门压力试验)标准及阀门其它相关标准的规定。
本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，在硬软多层密封兼容的新工艺加工后，使蝶阀在运行工作时，减少了其扭矩力，达到省力、节能之效果。从而确保蝶阀整体的抗腐蚀、耐高温、抗磨损的可靠性。
D343H-16C三偏心金属硬密封蝶阀 说明
例一、D373H-25C表示：1.蝶阀(D) 2.蜗轮传动(3) 3.对夹式连接(7) 4.三偏心结构⑶ 5.不锈钢密封圈(H) 6.公称压力2.5MPa(25) 7.碳钢阀体(C);
例二、D943F-16P表示：2.蝶阀(D) 2.电动(9) 3.法兰连接(4) 4.三偏心结构(3) 5.四氟密封圈(F) 6.公称压力1.6MPa(16) 7.不锈钢钢阀体(P);
注：3.在类别前加“D”低温(≤-40℃)、“B”保温、“S”伸缩蝶阀、“ZK”真空蝶阀、“X”信号蝶阀、“FD”防盗蝶阀、“G”管网蝶阀；
5.手柄的手动传动，第二单元无需代号；
6.第五单元的阀座材料与阀体相同(即无需堆焊其它金属)时，用W表示；
7.对于公称压力小于或等于1.6MPa的灰口铸铁阀门，第七单元可以省略不标。
示例：D973F-16C表示三偏心对夹式电动四氟密封蝶阀，公称压力1.6MPa,碳钢阀体，密封面嵌聚四氟乙烯。
示例：BD343H-25C表示三偏心法兰式蜗轮传动金属硬密封保温蝶阀，公称压力2.5MPa,碳钢阀体，密封面堆焊合金钢(一般为D507钼)。
示例：D43Y-10P表示三偏心法兰式手柄传动金属硬密封蝶阀，公称压力1.OMPa,不锈钢阀体，密封面堆焊硬质合金。
D343H-16C三偏心金属硬密封蝶阀 用途
本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上，是作调节流量和截断流体的装置。
其主要性能特点：
1、结构独特、型小轻便、操作灵活、省力、方便。
2、密封可靠，可达到气密封无泄漏。
3、流量特性趋于直线调节性。
4、采用三偏心原理设计，使密封面近似零磨损延长了阀门的使用寿命。
5、应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6、适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。
特点
本蝶阀系吸收、消化国外技术，并结合国内用户意见和生产中积累的经验而精心研制的新一代产品。
1、采用三维偏心结构，阀体密封圈采用多层次密封圈结构，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄漏。
2、结构独特、操作灵活、省力、方便，使用寿命长。
3、耐高温、耐腐蚀、耐磨损的三维偏心。
