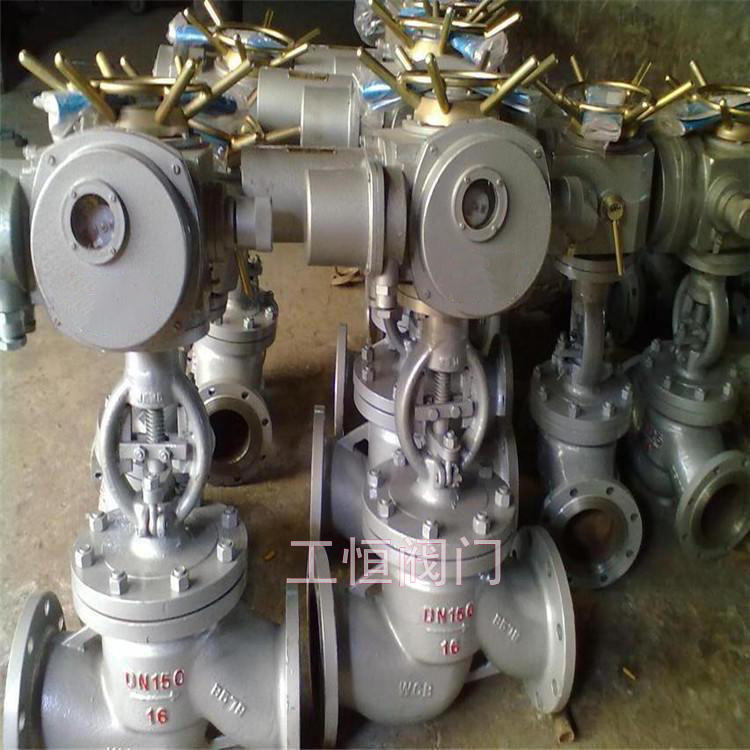

J941W-16P 智能一体化法兰式电动截止阀 DN100 不锈钢电动截止阀

¥2500.00

1-9件

¥1850.00

≥10件

产品规格

规格: 15-400

工恒阀门（上海）有限公司

采通通 8 年实名企业

9年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

『J941W、J941H,J941Y电动不锈钢截止阀』专业生产厂家，由本厂自主研发生产的【电动不锈钢截止阀】质量可靠、价格合理、售后服务完善。『J941W,J941Y电动截止阀』适用于各种轻重工业及楼宇管道。浙江南高品质，全球共享！【截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	电动截止阀
产品型号	J941H、J941Y、J941W
公称通径	DN15-400
压力范围	1.6MPa-16.0MPa
阀体材质	304、316、316L不锈钢、碳钢、铬钼钢

产品概述：

J941H/Y、J941W电动截止阀和法兰闸阀是同属一个类型的阀门，由电动执行机构或气动执行机构和截止阀两部分组成，区别在它的关闭件是个阀体，阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。闸阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀，是近年来被广泛采用的一种新型阀门。

主要应用规范：

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

结构特点：

（1）、选材考究，符合国内、外相关标准，结构合理，造型美观。
（2）、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
（3）、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
（4）、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
（5）、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
（6）、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
（7）、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

主要零件材料及其适用范围：

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	类	200
ZGlCrl8Ni2M02Ti		CF8M+ Stellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	类、尿素、甲铵液	200
ZGlCr5M0		ZGlCr5M0+ Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550

6.4-16MPa主要外形连接尺寸及重量：

6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
