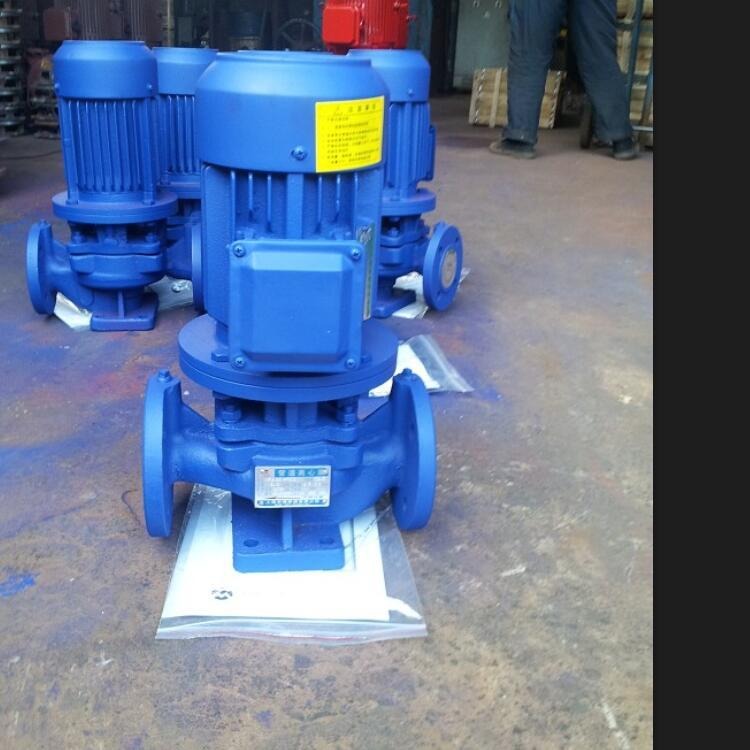

IHGB80-125不锈钢防爆化工泵耐腐蚀管道循环泵

¥ 3150.00

1台起订

产品规格

规格: IHGB80-100B IHGB80-160A IHGB80-200I

上海中球泵业有限公司

采通通 8 年实名企业

17年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

IHGB80-125不锈钢防爆化工泵耐腐蚀管道循环泵概述

IHG80-125不锈钢化工管道泵是上海中球泵业综合国内外先进技术，研制出的供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体的耐腐蚀管道离心泵，适用于石油、化工、冶金、电力、造纸、食品、制和合成纤维等部门，使用温度T：-20℃-120℃。

1、化工管道泵进出口口径相同，且位于同上，可象阀门一样安装于管路之中，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、化工离心泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、化工管道离心泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4、管道离心泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、化工泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

IHGB80-125不锈钢防爆化工泵耐腐蚀管道循环泵型号说明

IRG 80 - 250 （I） A B

↓ ↓ ↓ ↓ ↓ ↓→叶轮经过次切割

↓ ↓ ↓ ↓ ↓→→叶轮经过次切割

↓ ↓ ↓ ↓→→→流量分类

↓ ↓ ↓→→→→ 叶轮名义直径（mm）

↓ ↓→→→→→泵进出口直径（mm）

↓→→→→→→ 立式热水管道离心泵

IHGB80-125IA 立式单级离心泵即ISG 80-125IA中，KQL/ISG表示立式单级离心泵，80表示立式单级离心泵的进出口直径为80毫米，125表示立式单级离心泵的名义叶轮直径为125毫米，I表示立式单级离心泵的流量分类，A表示离心泵叶轮经过次切割，如果为字母B砸表示离心泵叶轮经过次切割。

IHGB80-125不锈钢防爆化工泵耐腐蚀管道循环泵结构说明

	1	排气阀
	2	叶轮
	3	泵盖
	4	机封
	5	机封
	6	电机
	7	轴承
	8	联体座
	9	冷却水管
	10	叶轮螺母
	11	泵体

离心泵在化工生产中的应用为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均比较低等突出优点。

离心泵主要由叶轮、轴、泵壳、轴封及密封环等组成。一般离心泵起动前泵壳内要灌满液体，当原动机带动泵轴和叶轮旋转时，液体一方面随叶轮作圆周运动，一方面在离心力的作用下自叶轮中心向外周抛出，液体从叶轮获得了静压能和动压能。当液体流经蜗壳到排液口时，部分动压能转化为静压能。在液体自叶轮抛出时，叶轮中心部分造成低压区，与吸入液面的压力形成压力差，于是液体不断地被吸入，并以一定的压力排出。

IHGB80-125不锈钢防爆化工泵耐腐蚀管道循环泵性能参数

型号

流量Q

扬程(M)

效率(%)

转速(r/min)

电机功率
(KW)

必需汽蚀
余量
(NPSH)r

重量(kg)

(m³/h)

(L/S)

ISGD65-315(I)B	20.2	5.61	21	49	1450	3.0	2.8	100
ISGD80-100	25	6.94	3	70	1450	0.37	2.8	33
ISGD80-125	21.8	6.94	5	70	1450	0.75	2.8	48
ISGD80-125A	25	6.05	3.8	65	1450	0.55	2.8	45
ISGD80-160	21.6	6.94	8	68	1450	1.1	2.8	55
ISGD80-160A	25	6.0	6.0	65	1450	0.75	2.8	51
ISGD80-200	23.3	6.94	12.5	64	1450	2.2	2.8	72
ISGD80-200A	25	6.47	10.9	63	1450	1.5	2.8	64
ISGD80-250	22.2	6.94	20	59	1450	3.0	2.8	89
ISGD80-250A	19.8	6.17	15.8	58	1450	2.2	2.8	85
ISGD80-250B	25	5.5	12.6	57	1450	1.5	2.8	78
ISGD80-315	23	6.94	32	50	1450	5.5	2.8	130
ISGD80-315A	20.2	6.39	27.9	50	1450	4.0	2.8	102
ISGD80-315B	50	5.61	21	49	1400	3.0	2.8	95

IHGB80-125不锈钢防爆化工泵耐腐蚀管道循环泵故障维护

故障形式	产生原因	排除方法
泵不出水	a.进出口阀门未打开，进出管路阻塞，流道叶轮阻塞	检查，去除阻塞物
	b.电机运行方向不对，电机缺相转速很慢	调整电机方向，紧固电机接线
	c.吸入管漏气	拧紧各密封面，排除空气
	d.泵没灌满液体，泵腔内有空气	打开泵上盖或打开排气阀，排尽空气
	e.进口供水不足，吸程过高，底阀漏水	停机检查、调整（并网自来水管和带吸程使用易出现此现象）
	f.管路阻力过大，泵选型不当	减少管路弯道，重新选泵
水泵流量不足	a.先按1.原因检查	先按1.排除
	b.管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足	去除阻塞物，重新调整阀门开度
	c.电压偏低	稳压
	d.叶轮磨损	更换叶轮
功率过大	a.超过额定流量使用	调节流量关小出口阀门
	b.吸程过高	降低
	c.泵轴承磨损	更换轴承
杂音振动	a.管路支撑不稳	稳固管路
	b.液体混有气体	提高吸入压力排气
	c.产生汽蚀	降低真空度
	d.轴承损坏	更换轴承
	e.电机超载发热运行	调整按5.
电机发热	a.流量过大，超载运行	关小出口阀
	b.碰擦	检查排除
	c.电机轴承损坏	更换轴承
	d.电压不足	稳压
水泵漏水	a.机械密封磨损	更换
	b.泵体有砂孔或破裂	焊补或更换
	c.密封面不平整	修整
	d.安装螺栓松懈	紧固
