LHQ-8全自动岩石混凝土切割机

一、概述

全自动岩石锯石机是我公司研制的全封闭，手动、自动型切割机，用于切割水磨石、天然石、混凝土制品、陶瓷、耐火砖等非金属材料，自动化操作，安全可靠的特点。还可以根据用户需求进行加装其他的夹持附件，该仪器采用专门开发的智能控制设备和软件，能够以手动、自动方式切割试件，锯片给进由步进电机控制，精度高，人机交互简单易用。

设备采用了全封闭机身，传动由滚珠丝杠和直线导轨组成，动力部分由一个高细分的步进电机驱动，运动平滑，精度高，切割速度完全数字调节，可以适应不同硬度的材料切割。传动轴带有电子限位开关和机械限位器，即便是在程序失控时，也不会出现安全事故。内槽为304不锈钢制成，双水槽设计，能够自动完成切削液（水）的循环，无需外接水管。

二、主要技术指标

1、工作电源：AC380V±10%(三相四线),50HZ/60HZ

2、环境温度：5-45℃

3、相对湿度：<85%

4、主轴转数：1450r/min

5、主电机： 3KW（AC380V×3）

6、切割速度：0~120mm/min数字调节

7、水泵流量：4L/min

8、切割厚度：100mm（气动夹具） 150mm（手动夹具）

9、切割宽度：450mm

10、锯片直径：500mm。

11、要求输入气源：0.6~0.8MPa/20L（随机标配）

12、气动夹具夹持力： 300~360Kg

13、切割精度：0.3mm

14、外形尺寸：1800*1100*1400（mm）总重：600Kg

三、主要特点以及功能

1、直线导轨加滚珠丝杠设计，结构精密。锯片给进由步进电机控制，切割速度0~120mm/min可随意设定。

2、7寸全彩色液晶屏显示，触摸操作，动画显示，界面直观易用。

3、同时支持气动夹具与手动夹具，拆换简单。

4、双不锈钢水槽设计，冷却水由泵驱动在设备内构成循环，无需外接水管。水槽内带有液位开关，缺液报警。

5、全自动的切割操作流程。用户只需要将夹具放置在合适的位置，设备可以完成试件切割，锯片归位操作。

6、带有外部输入手轮，转动手轮可以以任意速度操作锯片的左右运动（转动越快，运动越快），也可用于手动控制锯片切割。

7、全封闭外壳，电子、机械保护限位，带有气动弹簧的上掀开启的门，设备安全可靠。

四、主要构造以及工作原理

设备由直线导轨、金刚石圆盘刀片、作业台、专用夹具、丝杠轴传动、调速电机及电气控制台等构成。整机结构紧凑、作业平稳。主控制系统采用了自行研发的ARM核心的工业控制器，辅以触摸液晶屏的人机交互系统，能够完成岩石切割的高精度自动控制。

锯片动力电机安装在导轨作业台上，使用三角皮带传动使切刀高速旋转。切割操作时，气动夹具紧锁试件，锯片开始高速旋转，水泵也同时工作（水箱里没有水时,水泵停止工作），给进电机控制锯片作业台向左方进行切割动作。在手动工作模式下，可以旋转手动输入轮控制给进速度和给进量。旋转速度快则给进速度快，停止旋转则给进电机停止给进，整个操作直观便捷。

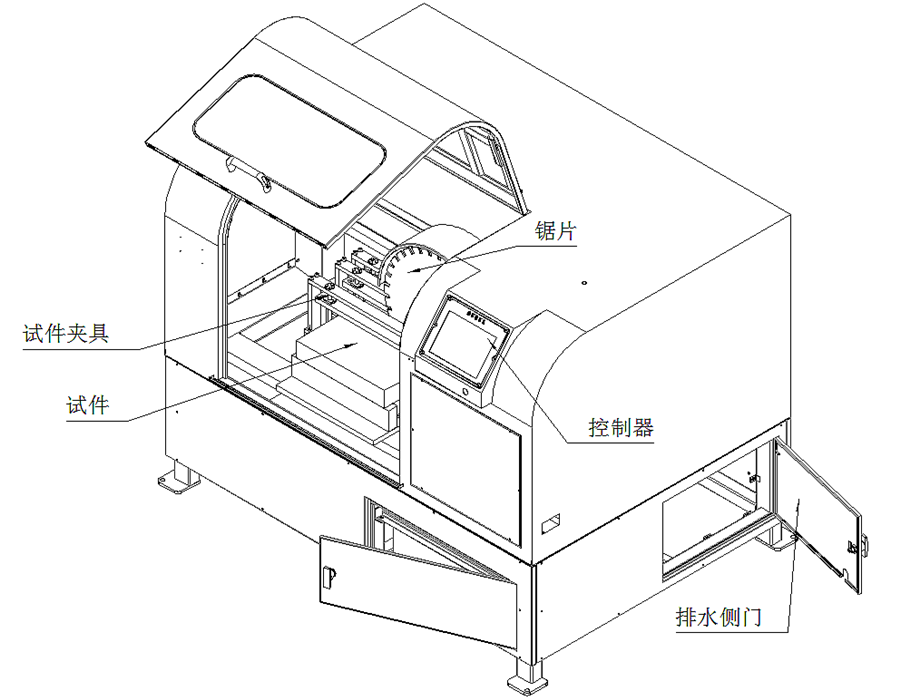

图1

安装注意事项：

1、将试件切割机放置于水平地面，并且使用膨胀螺丝在地面上打孔，将其紧固。

2、将下水槽中放入相应的水或者切削液。下水槽在机箱的右侧门下方，可以打开门观察液位。水（切削液）可以由机箱的上水槽内倒入，水（切削液）会从上水槽的右侧泄露孔流到下水槽。

3、连接电源，并打开电源开关（机身右侧下方的断路器）

4、安装好对应的夹具。（夹具采用内六角螺丝和外六方螺丝紧固）

如果条件允许，在地脚垫上海棉垫减轻震动。此设备需要一个较大的房间，并且能够通风排气。

5、注意事项，本设备可以外接冷却水源。如果切割的材料（例如石材类）会产生大量细小碎屑导致水泵堵塞，建议使用外接水源，同时注意将排水管排出室外。不建议使用循环水源。

五、具体操作

必须将左边旋钮转到X位置。在锯片没有旋转时，顺时针转动手动旋钮，主轴向右移动，旋转越快移动越快，旋转越慢移动越慢。在到达右限位后主轴停止向右移动。逆时针转动手动旋钮，主轴向左移动，旋转越快移动越快，旋转越慢移动越慢，到达左限位后主轴停止向左移动。用户根据试件大小，调节开始切割的位置。

图6

2.界面操作

输入

点击“输入”按钮输入自动切割速度。系统默认切割速度为50mm/min，支持120mm/min（为了保护锯片，切割速度被软件锁定为120mm/min）。用户可根据不同的材料试件调节切割速度。

气阀开

当夹具为气动夹具时，点击“气阀开”按钮夹具向上抬起松开试件。

气阀一关

当夹具为气动夹具时，点击“气阀关”按钮夹具夹紧试件。

水泵开关

水槽中有水并且水泵处于关闭状态下，点击“水泵开关”水泵打开水管流水，再次点击“水泵开关”水泵关闭。水槽中没有水，点击“水泵开关”不起任何作用。

归位操作

系统默认主轴的右边为起点位置，当主轴没在起点位置时，点击“归位操作”，主轴以快的速度回到起点位置。

手动切割

点击“手动切割”锯片高速旋转，转动手动旋钮（图4）切割试件，试件完成切割后需手动停止电机工作。

自动切割

点击“自动切割”锯片高速旋转，设备自动完成切割试件。

电机停止

点击“电机停止”主轴电机停止转动，水泵停止工作。

提示信息

设备执行相关操作都会显示在信息提示栏中。

六、试件切割

图7

1.更换手动夹具和启动夹具

此产品配备手动夹具与气动夹具，由于两种夹具夹持试件的高度不同，所以在切割不同高度试件时需要更换夹具。下面为两种夹具的夹持毛坯试件的基本尺寸。

气动夹具夹持毛坯试件的基本尺寸为（长400mm*宽450mm*高（100-120）mm

手动夹具夹持毛坯试件的基本尺寸为（长400mm*宽450mm*高（100-170）mm

本机出厂时安装的是气动夹具，如果需要更换夹具时请参考以下步骤：

图8

① 首先把支撑夹具底板的根横梁上的两根蓝色气管拔掉。

② 参考图8再把夹具的定位孔里的内六角螺丝用10mm的内六角扳手拆下，在向外移动单个气动夹具③（每组夹具分别有三个单个夹具组成为一组如图9）。

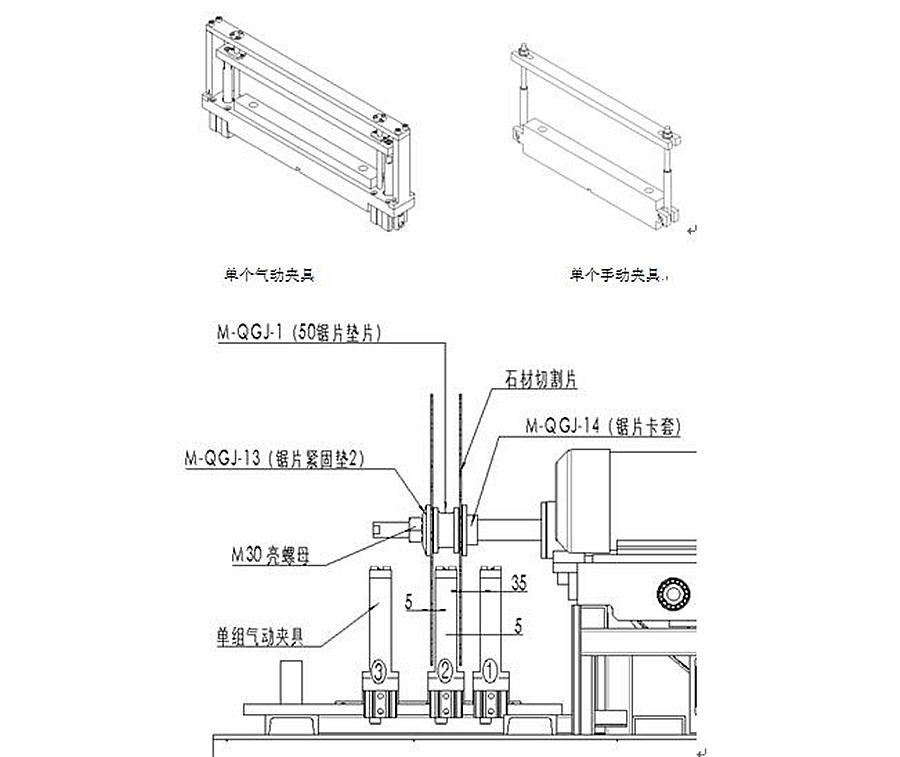

图9

拆下M30的螺母，（用两个扳手，一个卡住主轴顶头上的板子口（板子口为26mm）另一个扳手则卡住M30的螺母，用力逆时针旋转，即可松开）。然后再拆下【M-QGJ-13（锯片紧固垫2）】与外侧【石材切割片】，再把【M-QGJ-1（50锯片垫片）】拆下。

①再按照拆除单个夹具③的方法（参考图8），把单个夹具②拆掉同样向外移动，再把另一个【石材切割片】拿掉，这时就可以再把夹具①拆掉，现在三个单个的夹具的固定螺丝已全部拆掉，依次将三个夹具拿掉。

②拿掉气动夹具后，先装上里面的单个手动夹具（参考拆除单个夹具方法），再根据上述的拆除的反之顺序安装上此组手动夹具。{注意：无论气动夹具还是手动夹具，再安装时单个夹具②要置于两锯片的居中位置，单个气动夹具①与锯片的距离为25-35mm，单个手动夹具①与锯片的距离为15-20mm，单个手/气夹具③距离锯片的距离≥8mm(参考图9) }

③反之由手动夹具更换气动夹具也是根据此方法。另外本机切割后试件的宽度为50mm与100mm两种，可更换【50锯片垫片】与【100锯片垫片】来得到所需的试件。更换锯片垫块的方法在以上叙述的步骤中已包括（参考步骤②）。

2.此产品配备了两种切割模式分别为手动切割与自动切割。

①手动切割

手动切割左旋钮（图3）必须在X档位。

点击“手动切割”按钮。锯片高速旋转，逆时针转动手动旋钮（图4）向左移动。当右旋钮（图5）在X1档位时设备以慢速模式切割试件。当右旋钮在X10（图5）档位时设备以快速模式切割试件。手动切割速度在主界面显示，用户可根据试件不同来调整速度值。试件切割完成点击“电机停止”按钮，完成手动切割。

② 自动切割

点击“输入”按钮输入切割速度，确定好切割速度，点击“自动切割”锯片电机高速旋转，主轴按切割速度向左移动，一直切割到左限位。锯片旋转停止后主轴电机以快的速度回到起点位置，自动切割结束。

七、仪器注意事项

1、在试件自动切割过程中，锯片切过试件之后，必须等待锯片移动到左端，停止转动，切勿在锯片旋转中向后移动。

2、在切割粉末比较多的试件时建议使用外接水源，这样可以避免在切割过程中产生的粉末堵塞水管。

在切割过程中发现水流比较小，请将水箱中的水放出，并清洗过滤网和水泵进水口的过滤器。

3、搬运仪器时，仪器的倾斜度不宜大于30度。

4、仪器必须用1.5方电线可靠接地（接地位置在仪器背面接地标志处）。

5、仪器应放置在干燥，清洁无腐蚀性气体的环境中。

6、仪器周边不得出现大功率的机电设备，以免对仪器造成干扰。

7、使用完毕，断开仪器电源。

八、装箱清单

序号	附件	数量	备注
1	板式试件气动夹具	1套	（已安装）
2	手动试件夹具	1套	（在附件箱内）
3	操作手轮	1个	（已安装）
4	20L空气压缩机	1台	（在附件箱内）
5	产品说明书	1份	（在文件袋内）
6	合格证	1份	（在文件袋内）
7	Φ10内六角扳手	1个	（在文件袋内）
