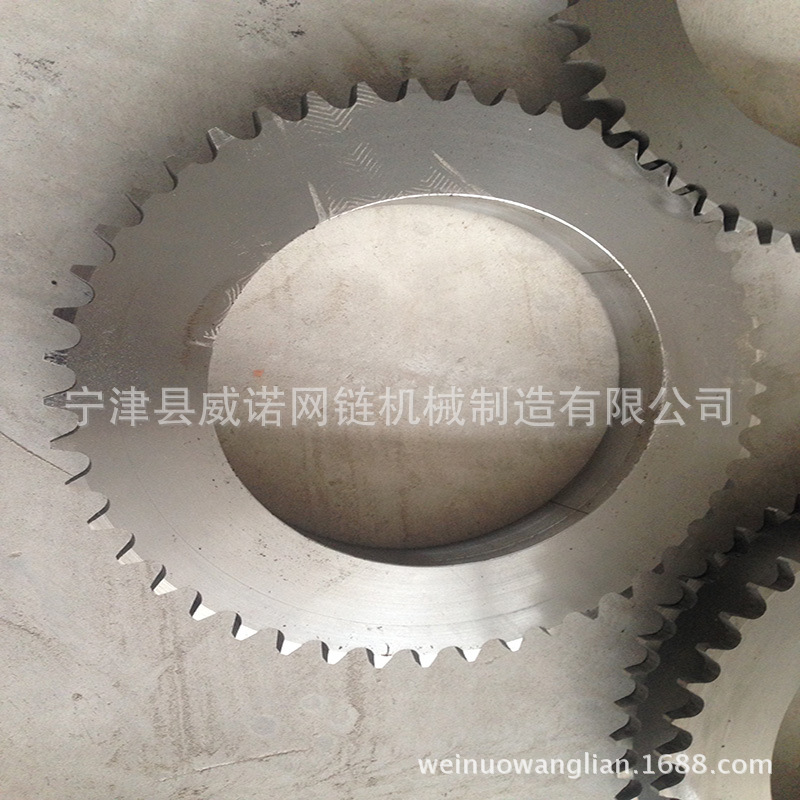

链轮介绍：
带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合 [chain wheel]∶一种实心或带辐条的齿轮,与(滚子)链啮合以传递运动。
链轮简介
链轮：带嵌齿式扣链齿的轮子,用以与节链环或缆索上节距准确的块体相啮合一种实心或带辐条的齿轮,与(滚子)链啮合以传递运动。
链轮参数计算公式：
分度圆直径:d=p/sin180°/z p=节距可查表 z=齿数
齿顶圆(外径):D=p×(0.54+cot180°/z)
常用链轮节距：
3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05
3分 4分 5分 6分
分度圆直径：d=p/sin(180°/z)
齿顶圆直径：dmax=d+1.25p-d1
dmin=d+(1-1.6/z)p-d1
齿根圆直径：df=d-d1
注：p 链条节距 z 链轮齿数 d1 链条滚子直径
链轮型号：包含非标链轮(根据客户图纸定制)，标准链轮(美标和公制)。
链轮常用材料：C45
链轮常用加工方法：淬火处理，表面发黑处理。
齿数选用
链轮齿数选用的一般原则：
19 齿或以上
一般用于中高转速、正常工作条件下运行的主动链轮。
17 齿
只用于小节距主动链轮。
23 齿或多过23齿
推荐用于有冲击的情况。当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负链轮荷和轴承的负荷。
宁津县威诺网链机械制造有限公司专注生产各种金属网带、不锈钢网带、不锈钢链条、输送网链、网带、链板输送机、网带提升机、转弯机、链条链轮等，广泛应用于食品、饮料瓶、铝罐、 、 、印刷、洗煤厂、电子、粉末冶金、电子线路烘干固熔等行业的输送，通过选用不同的网带可以制作成储瓶台、提升机、杀菌机、蔬菜清洗机、冷瓶机以及肉食品输送等行业专用设备 。
宁津县威诺网链机械制造有限公司位于山东省宁津县大祁工业园，公司地处有着 “九达天衢、入京门户”之称的鲁西北地区,是华东、华北重要的交通枢纽，交通便利，距京沪铁路40公里，京福高速公路25公里，省道249线、313线、314线穿境而过，境内公路四通八达。公司长期以来一直坚持以客户为导向，以质量求生存，以创新求发展，以服务求共赢的经营策略，形成了完善健全的质量保证体系。
我们拥有专注的技术队伍和丰富的行业经验，能够在整个项目实施过程中为客户提供服务。为客户的生产和物流需要提供解决方案是我们的目标。我们十分着重于产品质量上的管理，我们以的产品，吸引着越来越多的客户。
公司主要有以下系列产品：
一、输送流水线及各种输送设备
此产品主要用于食品、机械、电子、医 等行业的输送、包装。我公司可根据客户的具体要求定做各种非标输送设备，代表产品有：网链、链板输送机，平顶链输送机，皮带、滚筒输送机，烘干机，风干机，清洗杀菌机，转弯机、提升机等。还可依据客户的需求定制专用的流水输送线，实现产品的流水化作业，提高生产效率，节约空间，降低企业成本。
二、网带系列
网带的类型很多，根据规格类型分，主要有：双螺旋网带、菱形网带、人字形网带、乙型网带、马蹄式网带等。根据用途分主要有：食品网带、烘干网带、隧道式窑炉网带、热处理网带、果蔬清洗网带、膨化网带、速冻行业网带、喷涂设备网带、转弯网带、退火炉网带等。
三、网链、链网系列
网链是在网带的基础之上，配以链条、支杆来达到更理想的输送效果，网链根据规格类型分，主要有：菱形网链;双螺旋网链、人字形网链、乙型网链、马蹄式网链等。根据用途分主要有：食品网链、烘干网链、隧道式窑炉网链、热处理网链、果蔬清洗网链、膨化网链、速冻行业网链、喷涂设备网链、转弯网链、退火炉网链等。
四、输送链板系列
链板的输送能力适用于承载量更大的输送线。 链板根据用途分：主要有排屑机链板、烘干机链板、清洗机链板、速冻机链板等。
五、链条链轮系列
主要分国标和非标链条，代表产品有不锈钢链条，不锈钢链轮。主要用输送机械的传动配件，国标链条用于各种运输机械设备。可根据机械设备定做非标链条。
-
