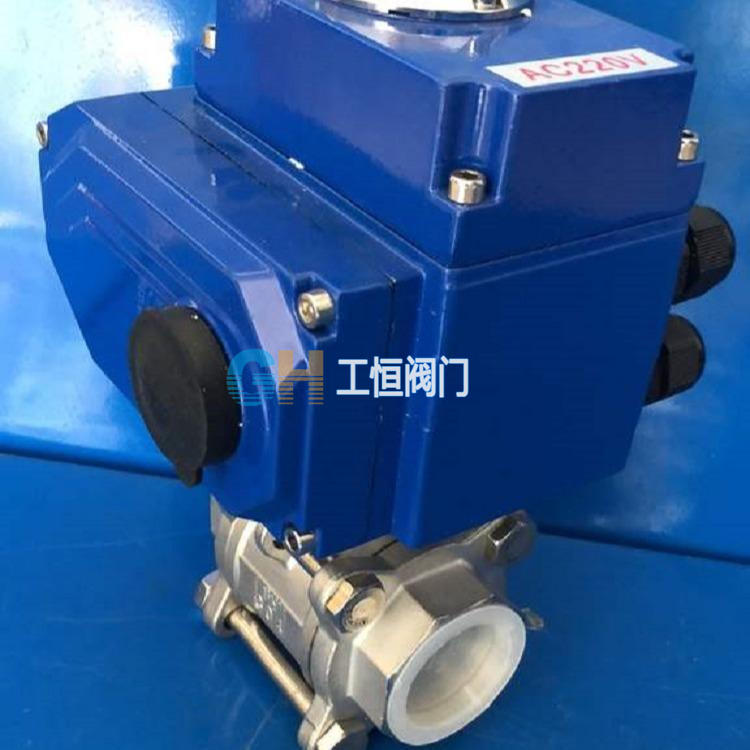

内螺纹电动球阀不锈钢电动二片式内螺纹球阀 Q911F电动内螺纹球阀

¥790.00

1-29件

¥410.00

≥30件

产品规格

规格: 15-100

工恒阀门（上海）有限公司

采通通 8 年实名企业

9年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

『Q911F动二片式球阀』供应商，本司供应的【电动球阀】质量先行、价格合理、售后服务较完善。『Q911F电动二片式球阀』适用于轻重工业及楼宇管道。【球阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	Q911F电动二片式球阀
产品型号	Q911F
公称通径	DN15-DN100mm
压力范围	1.6-4.0MPa
阀体材质	不锈钢

产品概述：

Q911F电动二片式球阀适用于两位切断,调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的定位,同时输出4～20mADC的位置反馈信号。Q911F电动二片式球阀具有连线简单,结构紧凑,尺寸小,重量轻,阻力小,动作稳定等优点。

厂家直供不锈钢电动二片式球阀电动二片式球阀 Q911F

规格参数：

JQ系列执行机构技术参数		阀体参数
电源	AC200/220V,50/60Hz	公称通径	DN10～100mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ,HQ,UNIC,361RS等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80
			250:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气,机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

进线接口	PE1/2〞进线线锁

技术参数和性能：

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

主要零件材料：

连接方式		内螺纹连接				对焊连接
零件名称	阀体阀盖	WCB	CF8(304)		CF8M(316)	WCB	CF8(304)		CF8M(316)
	球体,阀杆	2Cr13	0Cr19Ni9		OCr17Ni12Mo2	2Cr13	0Cr19Ni9		OCr17Ni12Mo2
	密封圈,填料	增强聚四氟乙烯,对位聚苯
适用工况	适用介质	水,蒸汽 ,油品等		等腐蚀性介质	等腐蚀介质	水,蒸汽 ,油品等		等腐蚀性介质		等腐蚀介质
	适用温度	-29～180°C(增强聚四氟乙烯),-29～300°C(对位聚苯)

主要外形尺寸：

公称通径		内螺纹连接						对焊连接
mm	inch	D	L (mm)	H	管螺纹G		重量 (Kg)	尺寸(mm)			重量 (Kg)
mm	inch	D	L (mm)	H	管螺纹G		重量 (Kg)	L	D1	D2	重量 (Kg)
10	3/8	10	60	57	3/8″	95	0.34	70	10	18	0.32
15	1/2	15	75	68	1/2″	110	0.47	75	15	24	0.48
20	3/4	20	80	70	3/4″	110	0.68	90	20	28	0.68
25	1	25	90	80	1″	140	1.2	100	25	34	1.2
32	11/4	32	110	85	11/4″	140	1.9	110	32	41	1.9
40	11/2	38	125	100	11/2″	180	2.7	128	38	49	2.7
50	2	50	144	110	2″	180	3.9	154	50	62	3.8
65	21/2	64	186	130	21/2″	200	7.1	193	64	78	7.0
80	3	78	206	150	3″	250	11.5	222	78	94	11.4
100	4	98	240	170	4″	250	20.5	273	98	124	20.3
