产品规格
规格: DN20-600mm
抽式阻火器 ZGB-II抽屉阻火器
防爆波纹抽式阻火器ZGB-II产品规格，尺寸信息，产品配置满足相关标准要求，耐磨性好，操作维护简便，具有多种产品材质型号可选，产品密封可靠，工作压力，工作温度，工作流量满足各类技术要求，具体可来电联系交流，下面是本产品图文介绍：；
阻火器类型:抽式阻火器
阻火器型号:ZGB-II,ZH-I
尺寸规格:DN50-800mm
安装形式:法兰式
压力等级:1.0-4.0MPa
主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
产品供应商:上海浦蝶
适用范围：
1、ZGB-II抽屉阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如：汽油、轻柴油、苯、甲苯、原油等油品的储罐。
2、可易呼吸阀配套适用，也可单独使用。
3、内浮顶油罐通气管上。
4、加油站地下油罐通气管上。
ZGB-II抽屉阻火器结构特点：
1、结构合理、重量轻、耐腐蚀。
2、易检修、安装方便，检查时不用拆卸呼吸阀。
3、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。
ZGB-II 抽屉阻火器性能：
1、防爆性能合格（ⅡA级），连续13次阻爆性能试验每次都能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、水压试验合格。
执行标准
设计规范：GB5908-86
试验与检验： GB1347-92
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
ZGB-II抽屉阻火器性能参数
| 阀体材料 | 碳钢WCB、不锈钢304、316、 |
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| 密封件材料 | 耐油橡胶、四氟PTFE |
| 环境温度℃ | ≤480 |
| 公称压力(MPa) | 0.6~1.6MPa |
| 防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
主要外形尺寸
| 规格 | 尺寸 | ||||
| D | A | B | C | H | |
| DN50 | 50 | 110 | 140 | 114 | 210 |
| DN100 | 100 | 170 | 205 | 150 | 284 |
| DN150 | 150 | 225 | 260 | 185 | 375 |
| DN200 | 200 | 280 | 315 | 230 | 445 |
| DN250 | 250 | 335 | 370 | 276 | 500 |
| DN300 | 300 | 395 | 435 | 276 | 500 |
| DN400 | 400 | 495 | 535 | 335 | 520 |
| DN500 | 500 | 600 | 640 | 400 | 550 |

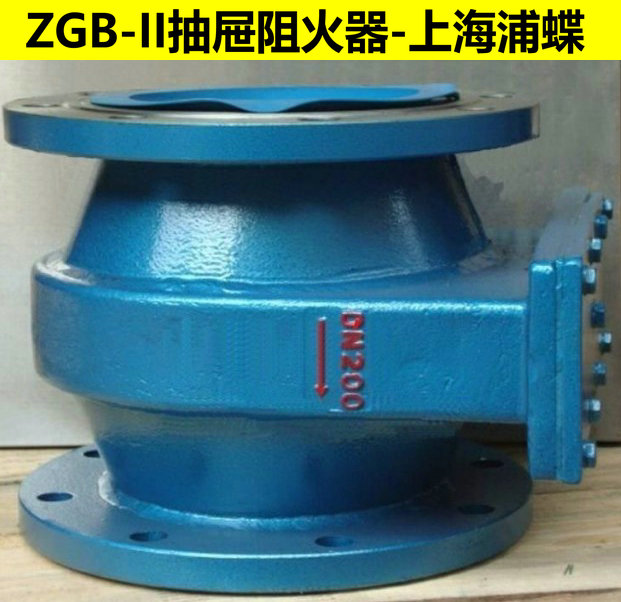

产品图片：
ZGB-II抽屉阻火器技术参数图：
售后订购及报价：
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限，产品标注的价格仅供参考，具体报价请咨询本公司销售人员,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月（报价日起算）,请及时确认沟通.
