一、产品概述：
H42Y高压法兰止回阀采用面接触密封、密封性能可靠、经久耐用。阀门可安装在水平和垂直的管道上。主要用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶、天燃气等管线的流通与关闭，适用于压力16.0MPa～40.0MPa，工作温度≤121℃。
二、产品特点：
1、可直通或立式安装（安装方便）。
2、适用于压力为10-40MPa的管道，密封性能可靠，经久耐用。
3、阀门阀瓣、阀座密封面堆焊司太立合金，高硬度经久耐用，永不磨损。
4、内部结构弹簧加载直通式，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。
三、性能参数：
公称压力（MPa） | 16.0 | 20.0 | 25.0 | 35.0 |
壳体试验压力（MPa） | 24.0 | 30.0 | 37.5 | 52.5 |
密封试验压力（MPa） | 17.6 | 22.0 | 27.5 | 38.5 |
适用介质 | 水、油品等非腐蚀性介质 | |||
适用温度 | -29℃-120℃ | |||

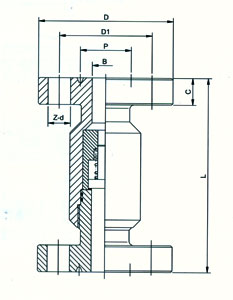

四、连接尺寸：
公称压力（MPa） | 公称通径（mm） | 尺寸（mm） | ||||||
B | D1 | D | P | L | C | Z-d | ||
16.0 | 25 | 22 | 101.5 | 150 | 50.80 | 210 | 29 | 4-26 |
32 | 28 | 111 | 160 | 60.32 | 230 | 29 | 4-26 | |
40 | 35 | 124 | 180 | 68.28 | 260 | 32 | 4-30 | |
50 | 47 | 165 | 215 | 95.25 | 300 | 38.5 | 8-26 | |
65 | 57 | 190.5 | 245 | 107.95 | 340 | 41.5 | 8-30 | |
80 | 72 | 190.5 | 240 | 123.82 | 380 | 38.5 | 8-26 | |
100 | 92 | 235 | 295 | 149.22 | 480 | 44.5 | 8-30 | |
150 | 136 | 317.5 | 380 | 211.12 | 550 | 56 | 12-33 | |
25.0 | 25 | 22 | 101.5 | 150 | 50.80 | 210 | 29 | 4-26 |
32 | 28 | 111 | 160 | 60.32 | 230 | 29 | 4-26 | |
40 | 35 | 124 | 180 | 68.28 | 260 | 32 | 4-30 | |
50 | 47 | 165 | 215 | 95.25 | 300 | 38.5 | 8-26 | |
65 | 57 | 190.5 | 245 | 107.95 | 340 | 41.5 | 8-30 | |
80 | 72 | 203 | 270 | 123.82 | 380 | 48 | 8-33 | |
100 | 92 | 541.5 | 310 | 149.22 | 480 | 54 | 8-36 | |
150 | 136 | 317.5 | 395 | 211.12 | 550 | 83 | 12-39 |
