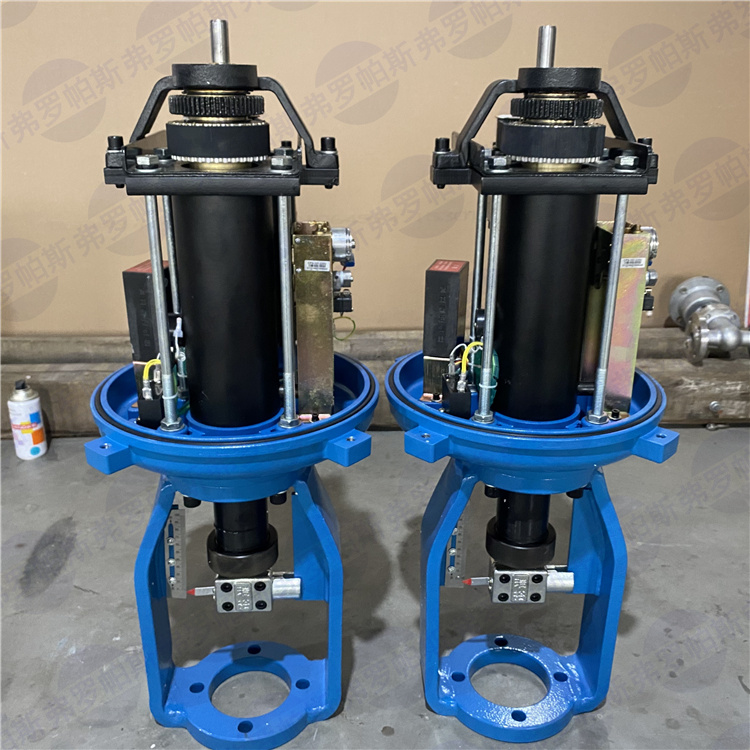

381LSA直行程电动执行器调节阀电动执行器调节型阀门电动装置

¥800.00

1-4台

¥700.00

5-9台

¥650.00

≥10台

产品规格

可售数量： 100台

江苏全开驱动装置有限公司

采通通 6 年资质认证实名企业

8年

经营年限

江苏常州

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

弗罗帕斯381系列执行器

1产品概述

381LSA直行程电动执行器调节阀电动执行器调节型阀门电动装置

1.1 概述

3810R 系列电子式执行器是以220V交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA或DC1-5V)，实现预定角位移运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应用于发电、冶金、石化、轻工以及环保等工业部门。

1.2 产品特点

本系列产品有以下主要特点:

执行器设计内置伺服系统，无需另配伺服放大器，只需接入DC4-20mA(或DC1-5V)信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。

执行器的关键部件一控制器，采用蕞先进的混合集成电路，用树脂灌封，外形为匣状，体积下，可靠性高。

位置量的反馈检测采用高性能导电塑料电位器，分辨率<0.4，具有极高的寿命和可靠性。

自诊断功能，发生故障时，控制器上的指示灯会立即发出指示信号。

用状态拨码开关可以设定断信号时，阀芯处于全开、全关或自锁状态。

用状态拨码开关可以设定正反动作。

用状态拨码开关可以设定输入信号为 DC4-20mA或DC1-5V。

智能堵转保护技术:不管执行器在任何位置发生堵转，内部堵转保护将在4S内对电机进行堵转保护，关断电机电源。即使控制器受强烈干扰致使内部继电器击穿短路，内部堵转保护也会在4S内关断电机，使电机不受损害。

自动堵转解除技术。根据用户拨码开关设定，在执行器发生堵转时，可反向运转1S来解除堵转，如果此时仍然有堵转发生，控制器将执行堵转保护，报警并关断所有电机输出。用户也可输入信号使电机反方向运转来手动解除保护。

电子刹车:定位精确稳定，解决了传统机械刹车机械的磨损和定位不准确。

智能化防瞬时反转技术:执行器运行过程中正反转切换过程中插入延时，减少对阀门、电机减速装置和执行机构的冲击，提高整体可靠性并延长寿命。

调整工作零位(始点)和满位(终点)简单易行。

突然断电时，能确保阀芯自锁。

采用同步带传动，有效降低噪音。

高可靠性:内部采用高性能微控制器，其软件硬件可靠性均符合工业标准。

381LSA直行程电动执行器调节阀电动执行器调节型阀门电动装置

2、主要技术参数

2.1参数。

电源	AC220V±10%50HZ（380、110V等可定制）
耗电功率	A型：50W B型：150W C型：220W
输入信号	DC4-20mA或DV1-5V
输出信号	DC4-20mA（负载电阻小于500Ω）
控制精度	误差：≤0.8% 回差≤1% 死区：≤1%
工作转角	零位：±25% 转角：20%-百%
断信号检测阀值	输入信号≤1mA

2.2外部配线。

	普通型（S型）执行器	隔爆型（X型)执行器
电源电缆	3芯S=1.5mm²	3芯S=1.5mm²外径Φ9±1
信号电缆	4芯S=1.5mm²	4芯S=1.5mm²外径Φ11±1
电缆入口	2-PF(G1/2")	可安装保护套管PF3/4(G3/4")
信号线	为避免干扰，信号线应选用屏蔽双绞线

3.3环境条件

环境条件	普通型（S型）执行器	隔爆型（X型)执行器
环境温度	无空间加热器：-10℃-60℃	-10℃-40℃
环境温度	有空间加热器：-35℃-60℃	-10℃-40℃
相对湿度	95%以下	45%-85%
环境气体	无腐蚀气体
机械震动	1.5g以下

2.4保护等级

IP65

3.5隔爆等级

Exd II BT4

2.6堵转保护

规格A、B型执行器可任选，，规格C、D型执行器必配。

381LSA直行程电动执行器调节阀电动执行器调节型阀门电动装置

型号规格	输出力矩（N.m）	动作时间（S/90°）	蕞大转角
381RSA-02	20	8.5	90°
381RSA-05	50	17
381RSB-10	100	18
381RSB-10	100	18
381RSB-20	200	36
381RSB-20	200	36
381RSC-30	300	24
381RSC-30	300	24
381RSC-50	500	42
