HT7660 一般说明

HT7660 是一款单片 CMOS 开关电容电压转换器。 HT7660 冷设计完成一次电压从正极到负极的转换。唯yi需要的外部组件是两个低成本的电解电容器。

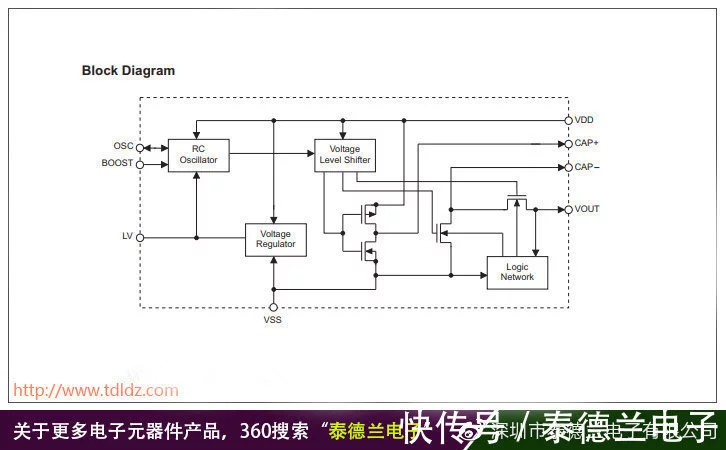

HT7660 包括一个稳压器、一个 RC 振荡器和四个输出功率 MOS 开关。无需外部二极管的频率 通常无需负载电压转换。 99.9% 效率

典型的电源效率为 98% 宽工作电压范围。 3V 至 12V 和引脚 DIP/SOP 封装运算放大器电源数据采集系统通过在 Vg 和 OSC 引脚之间添加一个外部电容器可以降低正电压倍增器和 RC 振荡器。或者外部时钟可以连接到 OSC 引脚来代替原来的振荡器。 LV tGrminal 可以连接到 VSS 以禁用电压调节器。通过这样做，可以改善低电压操作。

HT7660单片 CMOS开关电容电压转换器，一个稳压器，RC振荡器，功率MOS

HT7660 特征

Vqd 到 -VDD 的简单转换

级联连接（连接两个设备。vout= -2 Voo）

用于更高开关频率的升压引脚

易于使用

只需要两个外部电容器

HT7660 应用

RS-232电源

用于动态 RAMS 的板载负电源

电源电压分配器。 V。二土 VDD/2

标签：HT7660，CMOS开关电容电压转换器，带关断功能的开关电容电压转换器，开关电容式转换器
