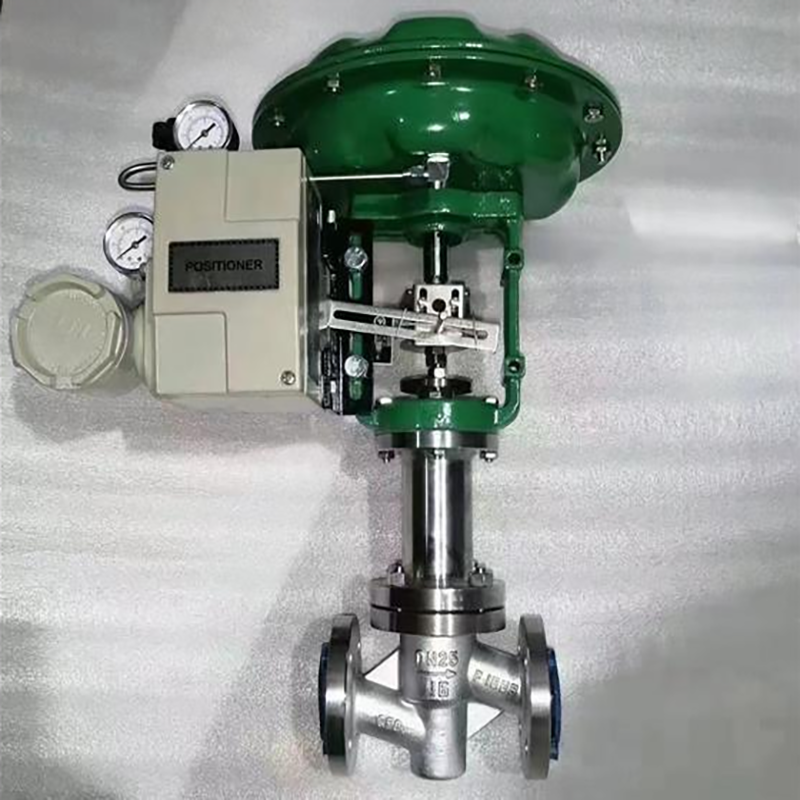

调节精度高调节阀焊接不锈钢高温低温调节阀气动保温船用调节阀厂家

¥4214.00

1-19件

¥3865.00

≥20件

产品规格

可售数量： 9999件

工恒阀门（上海）有限公司

采通通 8 年实名企业

9年

经营年限

上海

所在地区

10.0

综合评分

全部产品进入店铺

图文详情

产品属性

一、产品概述：

ZZYP自力式压力调节阀主要应用于蒸汽和其他工业流体的压力、温度、流量控制，工作时无需借助外界能源，可依靠介质本身进行调节。该产品内置波纹管平衡式结构，调节性能优异，对介质变化反应灵敏。该系列产品可配套成系统，通过产品本身的优异性能，保证系统的效率和稳定性。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

二、产品特点：

1、采用标准模块化设计。2、结构紧凑，性能可靠，免于维护。3、通过组合件，可以进行多项组合控制。4、内置波纹管，具有压力平衡结构，灵敏度高。5、特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体压力的场合。

三、零部件材料：

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

四、性能参数：

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv
额定行程（mm）		8		10		14	20		25	40		50
允许压差（MPa）		2.5		2.0			1.6			1.0
公称压力（MPa）		1.64.06.4
流量特性		快开
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800780～900、880～1000、600～1500、1000～2500
调节精度（%）		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质		执水、气体、蒸汽、低粘度介质
允许泄漏量	硬密封（L/h）	单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
	软密封（ml/min）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
减压比	最大	10
	最小	1.25

五、连接尺寸：

公称通径(DN)			20	25	32		40	50	65	80	100	125	150	200
L		PN16、40	150	160	180		200	230	290	310	350	400	480	600
		PN64	230	230	260		260	300	340	380	430	500	550	650
B			383		512			603	862		1023	1380		1800
H	压力调节范围 KPa	15～140	475		520			540	710		780	840	880	915
		130～300	455		500			520	690		760	800	870	880
		280～500	450		490			510	680		750	790	860	870
		480～1000	445		480				670		740	780	850	860
		600～1500	445		570			600	820		890	950		1000
		1000～2500	445		570			600	820		890	950		1000
A	压力调节范围 KPa	15～140	φ280		φ308
		130～300	φ230
		280～1000	φ176						φ194			φ280
		600～2500	φ85			φ96
导压管接口螺纹			M16×15
