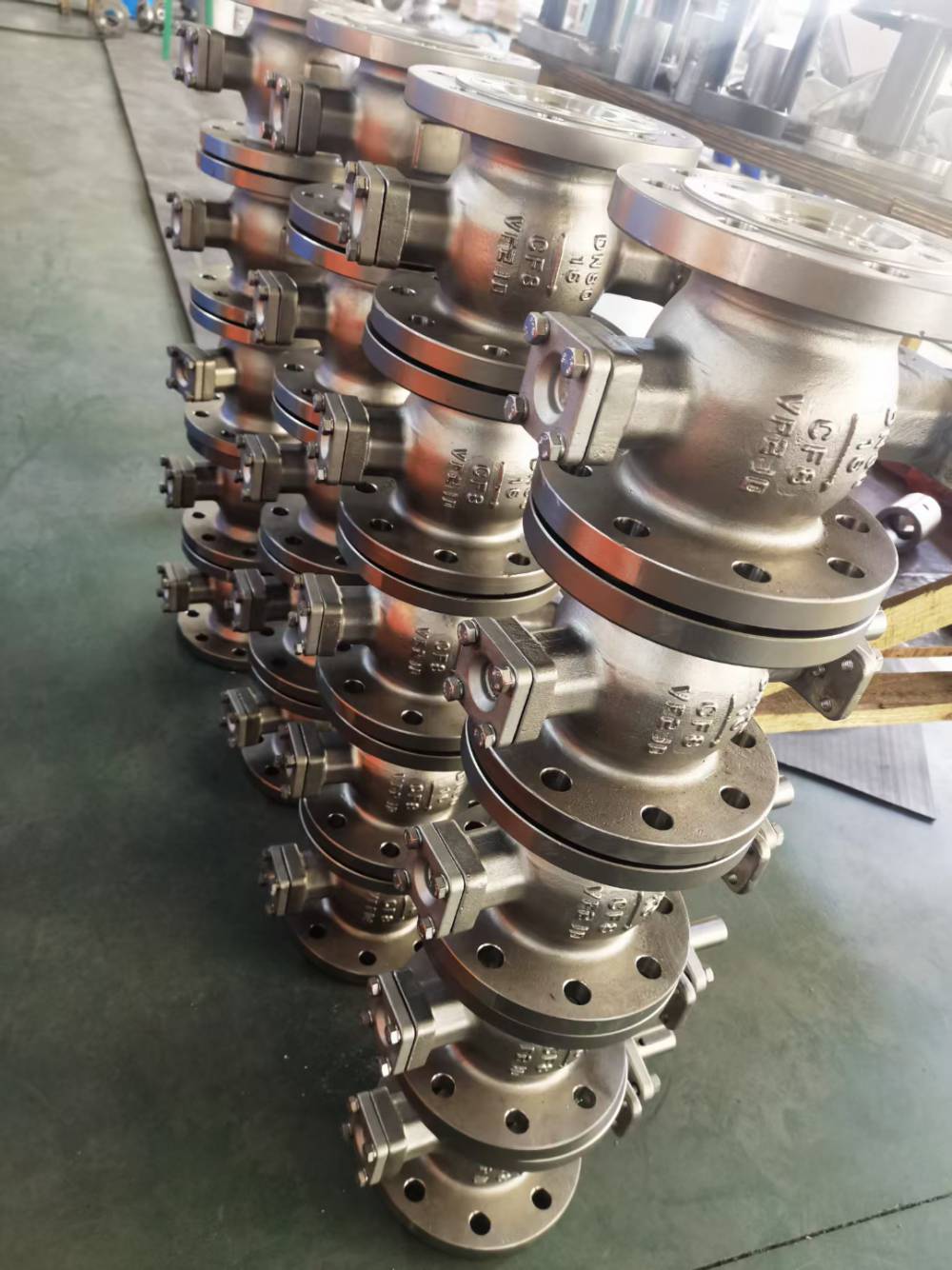

法兰铸钢气动球阀Q641F-16C DN15口径 O型铸钢球阀

¥ 0.00

1套起订

产品规格

可售数量： 1套

永嘉冠恒阀门有限公司

5年

经营年限

浙江温州

所在地区

0.5

综合评分

全部产品进入店铺

图文详情

产品属性

Q641F-16C气动 DN32 q641f-16c气动调节球阀_q641f-16c气动调节球阀价格

本公司研发的系列气动法兰球阀，采用了防火、阀杆防爆出装置技术，气动球阀可适用多种恶劣场合选型。气动球阀采用的气动执行器与球阀一体式连接，无需另装支架，减少了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节约了空间。
    ★　防火设计
    ★　阀杆防爆出装置
    ★　钢球上设计有压力平衡孔
    ★　双层阀杆填料与两片碟型弹片装置
    ★　阀体上设计清洁阀腔的装置

◇气动球阀参数

空气驱动	压缩空气4-6bar（可带手轮）
公称通径	15～250mm
公称压力	1.6～4.0Mpa
适用温度	-29～+178℃
连接方式	法兰
阀结构	两块式、三块式
阀体材质	316L、316、304、碳钢
阀芯材质	316L、316、304
密封材质	PTFE、合金
适用介质	气体、水及油类等
可选附件	限位开关、定位器、电磁阀、减压阀

◇气动球阀解剖图

#	零件	材质
ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
1	阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
2	阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
3	球体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
4	阀座	TFM1600/PTFE/RTFE
5	螺栓	A193-B8	A193-B7
6	螺帽	A194-8	A194-2H
7	阀盖垫圈	PTFE
8	阀杆	SUS316	SUS304
9	阀杆密封圈	PTFE
10	阀杆填料	PTFE
11	格南	SUS316
12	碟型弹片	SUS301
13	阀杆螺母	A194-8
